Композиция для нанесения покрытий способом катодного электроосаждения

Композиция для нанесения покрытий способом катодного электроосаждения

Иллюстрации

Показать все

Реферат

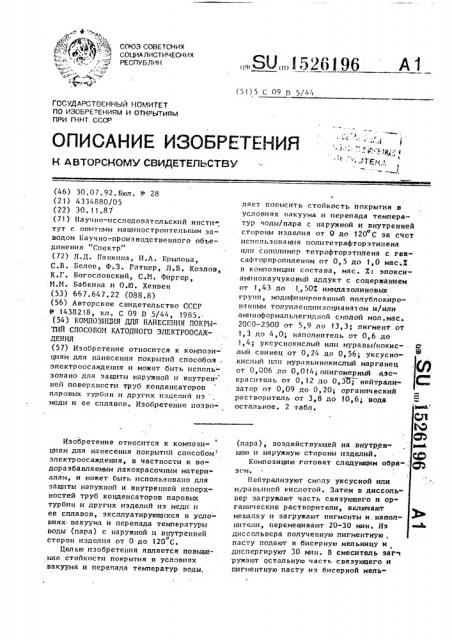

„„SU„„I 526 I 96 (51) 5 С 09 р 5/44

ОПИСАНИЕ ИЗОБРЕТЕНИЯ к и втогском / свидктяльств /

КV

gj y$Q " б1, ССкСЭ ССбЕтСНик

ЬОЦИДЛИСтИЧЕСНИХ ,f =1 РЕСПУБЛИН сЬ "

ГОСУДАРСТНЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯЬ4

ПРИ П.(НТ СССР (46) 30,07.92.Бкл . 11 28 (21) 4334880/05 (22) 30. 11.8 7 (71) Научно-исследовательский институт с опытным машиностроительным заводом Научно-.производственного объединения "Спектр" (72) Л.Д. Панкипа, И.А. Крылова, С.В, Белов, Ф.3. Ратнер, Л.В. Козлов, K,Ã. Богословский, C.M. Фиргер, .М.Г1. Бабкина и 0.10. Хенвен (53) 66 7. 64 7. 22 (088. 8) (56) Авторское свидетельство СССР

9 1438218, кл. С 09 D 5/44, 1985.. (54) КОМПОЗИЦИЯ ДЛЯ НАНЕСЕНИЯ ПОКРЫТИЙ СПОСОБОМ КАТОДНОГО ЭЛЕКТРООСАЖДЕНИЯ (57) Изобретение относится к компози- циям для нанесения покрг»тий способом, электроосаждеиия и может быть использовано для защиты наружной и внутренней поверхности труб конденсаторов паровых турбин и других изделий иэ меди и ее сплавов. Изобретение нозво-. б

Изобретение относится к композициям для нанесения покрытий способом электроосаждения, в частности к водоразбавляемым лакокрасочным материалам, и может быть использовано для защиты наружной и внутренней поверхностей труб конденсаторов паровых турбин и других иэделий из меди и ее сплавов, эксплуатирующихся в условиях вакуума и перепада температуры воды (пара) с наружной и внутренней

О сторон изделия от О до 120 С.

Целью изобретения является повышение стойкости покрытия в условиях вакуума и перепада температур воды, Ю ляет повысить стойкость покрытия в условиях вакуума и перепада температур чоды/пара с наружной и внутренней стороны иэделия от Q до 120 С эа счет использования полите1рафторзтилена или сополимер тетрафторэтилена с гексафторпропиленом от 0,5 до 1,0 мас.Х в композиции состава, мас. X: эпоксиаминокаучуковый аддукт с содержанием от 1,43 до 1Ä50X. нмидаэолиновых

1 групп, модифицированный полублокированным толуилендиизоцианач ом и/или амипоформальдегидной смолой мол.мас..

20С0-2500 от 5,9 до 13,3; пигмент от

1,3 до 4,0; наполнитель от 0,6 до

1 4 уксуснокислый или муравьинокис- c

Э и лый свинец от 0,24 до 0,56; уксуснокислый или муравьинокислый марганец от 0,006 до 0,0141 олигомерный цзокраситель от О, 12 до 0,35Ц нейтрали- С затор от 0,09 до 0,20; органический растворитель от 3,8 до 10,6; вода остальное. 2 табл. (пара), воздействующей на внутреннюю и наружную стороны иэделий.

Композицию готовят следукацим обраэс м.

Нейтрализуют смолу уксусной или . муравьиной кислотой. Затем в диссольвер загружают часть связующего и органические растворители, включают мешалку и загружают пигменты и,наполннтели, перемешивают 20-30 мин. Иэ диссольвера полученную пигментную, пасту подают в бисерную мельницу и диспергируют 30 мин. В смеситель эаг-1 ружают остальную часть связующего и пигментную пасту из бисерной мель) г< с

, < с!.:1 г т . <1, l T>O"" т >« -; ° . «тП;,()<

«

0„() „/>

:.-)ff» <т

j (и —, ).« ) I;

H 1П <) J: }j)(}"... l)> ук< .Уoilfn?O}сл(! (Pit })() T} T )<Н<т;г.:, Л.<;(К>1 ri C, (,И<с

>10?! })0(I } Oh }1 РН}13<(!(ИI(. } ОTO?3>f)i ° 3» с., Г?) ). с.>>,.- -. (. T<>f}<>)fr) Д}(Г <(ЕП< Н«„-, < .) c>I iio и!)ибору К?1}}!I . (!ос?t(р)>.

t<< т! « i7TlJI t1!«:?с <)Д Г ТНОРД КР I>)< )(т()Л l t.! .-- > 7/ ()1 7 п<г (2i,) нноц?tт noäoo)}< T 10р}<}! (<} С< !"! ", )1 ; >ll!Д (,) КСУГ T)ntC«O!1bff! -11! t

«Г«>. 1 <1!i".i f O)<>i .ii} i, т (1<1< }(<>1} 3 <1 1<(<и<7< Т)

° i f

f .У Р :;,- .,1 . 1, " .; Л },<(} > 1 P Л 1 « .>;!бо;I>1 ":,-.т r:(

<с:< }(< » . <7(< т. ()tt> W< p. с <

) i iã!;< !;:1..;;

> Д }1 (Ii .:, I "? 1;?, . h И Г ) . . ? f)JIг1)()т; ) <>t< т)1>iЕ 2<> т:, } >ТP(} <1<. бал

«: СО(»-.,(ТГ >}У)Л((ЕГ 1(ОЛ)}<(Ее т?)< 1}>; i!<7lf !??i((i! " ??(????!?? .> <» Tc)j):);1!1 Г

; и „пере)(е? )(L}a;()z» теч(}н>}е 2 1. ! (одле}<(д(}(ие окраске обрадиь) ид

;;!1,);!)r7C Г.нцд;)г><1 1. ?????????? ??}3)(,?? ????.),}???????? ??! ))???? .. <.7>Ê}j ИЗ }ЕЦ)(}с< .-;,—.,iJI Ii ()".. pi itf .: «}, /TJT<3 >IO)< тт,>; ; ., <.Г Рff}?Ä)()1 1;-<ТЕ)т! Об,)<т)(П(П)< I < T} ДИЕ <-О;(г

- ;тЕКТ,.>0<,», .;, (Н}(Е ПРОНОЦ<(<

<.б},е!«.()?1; ... Ири р!! 6,5. и- ч?> ° ..)()><с> г I >) т} < - t i 1(}!<> 2(7 » „,< т<; > ( (..>.:.,",.)j;(; ". }, } :) Е t i j « . : } ° . I! Д T < Ht f .1/ ИЛИ г.дттт.тт<,,:,.с, с., <»Л; t i O» Г <1 cте}i нддT1)< i

:. <)(3 (,Г}<, -д<>; и>,< . 7- - ", :; <>Tl 1> — $j <, <

>}г-;)г)т <, г i ° f ò . I?« 1!",}(< )Ogtf тт .;.. °

;:>Е (- с;» -, Otj (1 Г >?От),> TI t<()< т.1(?} О i:(<Д<(> Г" C C!(.-, 1<<;; С ЭП<7)<С}}д)«.)<"- сtto??O<1 ??. . o):(1?f. )jc; i!i-; )j}e;3toht (}{>то ! (<Г: т: . i (7 (:}РД ..ХОД(,. <1<:.>с?} IC«t P () Oi((/>

; Р 7?(? . I}O<)Г<?}ЛЕ})й?(Il РЕДКИ}! 11}ц с

ii т ft H(711 И T?P Oт}Е«<1< }??(Я НРО)т<ЛС . 1 до ио. .} })Оно отс /тстни)< o ?I n(70?t; ))г:: .1

;>,)н . 1>)тет! ?1 редк}тионт)ук) <.;дог .„ !

) блГ>h 1<о OL)(l }IH)>t}t т<)п)(и)((i? It}!1 < .: .;)д-.,: }tooo.тнител "но rl?IOJ!<}т

И: ° !Ит! !}f?)} )-,0<ЛС PPH>C

> Р (IIJ70 }3(I)f t)ti)M > <>Г}У)3«(Е)}ЦИ} .". i")—

Н;: i;),Г!О .7?} Н П!?}tot ?TOT }}Д}йИНО(<?}})Ц (. ";It<

;,(7}}НГ)? О Г <) )-Р}10<>(»)? >),;Г;,,<Ч ,;:-т < ; д ()?, .1 1< т; l p ; г) 4 . > „< ) -? л (> ц е t t о- 11 > < " i) i, I 1;(,. Т !". i! 7(; — /-,г)- >); Г} тс(>}(j(i j У< !iC! jf <1)>! }», < (>-С .— j 2/I!7-c» () Tnj,i>:< I< - >! !j)1)) (г ()т <« j> < Ð it 1> Г . < : . (" .t), <-, i) n p < (! > .. », I « . - ; if: - < т

) 3 оц f О (1 С «С ? i О ) 1" .I l! ), h)I!(,)>«.т <) г<" >< 1 i>(, i,< .ст<>т)i „iii!; "< I

i,i!) 1.>ксилг я< j, I

>< (;: ".?)ОКO!1 )гт> :1,, ).

» ? vf,) (C . }; Р <>, < j < ) Л >, t) . <1i, () < ((<Т)О?<?(!."))! . !, .: .,:: 1

I!i! <)Г < .. IV)<7? )!!It> .!)Cl!Г l, Г!! ТЛ l! П.i1 Г! "I!

;г )}(О<7..}ДТ ГНИ)<ЦД и ГДОВУ, )I КЛ (Г <.Tl

I>гl i();II ° )1 Гf .Е}<. }1)tl(17< T 1!!?>):) )()() «(If

<1 f) <<1 t! P ) с! !CC! « Р(. Ttf< ?)С)(тт)7ДЛ)! 3Л T<)l) Л

T) H lI t I ()< @I<) ИЛ}(У К С УС}}У)7 К И Г. (<7 ?? ??, ?? . ??(".)i?? ????? ??1 ??ii <. ?? ??????, jt ?? ?? ? ii!, i ". <:: (! ?? ??>1) <)f3! (>:< 1„} 1;>- T I T, )> ": <:,) O (<,(И « (; <<;. )(fij«If,>т i<(,ii >}f(> C:ji>; I«:; . j с<,! > <, <т т lб)Л, Л }, ;) !>Г!!г } . ., }>," )

I:j!. i ) ::;,>- < кл > .»г, I Л )<;11, .>((I(in- 1!, >) .(< °.< I >,ihj O ) I(I j)

>Г(()}< )> <) <, - )-, i ;Ip. <;! )I, >,.j1i >с -I)iii, i

, . i>< I < ><,гс,т с < г;Л,гi> т<» т>

». т<) > :" )По i)(} )! ii j J(i I,i f,Г "} с II,) )

>т)(с 2 . GO) »r! i !,т(. )<, .

< i К . .!!0К!i!,(t I!())<>!,. Г:

""

)г;I Г . <1>< }!".-« Iт, Jli i", гс ие}>епд?<" " i ;ii < ) :/. ° >.) ?Cо>", l<) )lfLtH<т J!:,,, .Г, ;:j), TÐ ГР.:1<111 ",; 1:,

" >1 «<т««> }» ("< (7<1,) Г );, I (I i г) }.! >, (;! I .;! (< (>г <, 1 г > !1< г > }! Е (t (O JI ., } <

r>, 1 (1 I

, ill . 1 l (! l I !

>! !!!, i) !

3. г, ) ! ,I

>! с!

Г) ! >

i! !!! !

Г!

ri, i (.

i>, á

Г,5 П,,, ) (! ! 1, >

;) "!

Г !

1 (!!

1 1 > ! ! ..!!, ! ! ( (.!

1! Ill 1!

1 (!

1, ! 1 \ 1,,1!!

>!

I (! .,1.1 1 (l!!

>. l l

Гт;.1:

1 ! I

II 1->: 1

Г-,li т!

I I!! 1! 1 I !

:, Гт

Г:.: 1!н" .Г

СГ:1;" -.

Г,,l Ф,)

t: i! (1-((1.1. )!

>1 III I ! 1 1

I j i1 (ll I г !

) 1I

).! " . 1 ! !! Г);)

1 J

I 1, (), 1

1 ! . l) (! с Ц

1526196

Продолжение табл.7

Яанмепоэа »не Прннер

1 2 5 4 5 6 7 8 9 10 11 12 пэвестпмй способ

120

5,0 $ 0 5,0 5,0 S,O

5,0

5,0 4,0

5 0 5 0

Кра- Кратерм терм

4,0

4,0

Кратерм

4,0

4,0

Кратерм

5 0

f A

Ровная однородпээ планка

to««c» еднораднап пленка

A р н м а « ° ю « ° . Инте»с»«песта парана«нванпн во всех прнмерах 5 об/м<н.

Стойхоств «хппнчеюю ° прниерах 1-7 длн сталн н манн 8es нэменеш(й.

Стойкость п вакуума н прн перепаде температур в прнмерак 1-7 беэ нэмененнй.

8«s»sdl внд компоэнцнй по всем прнмерам - серах ппдкоств. (Составитель М. Хрусталева

Редактор Л. Герасимова Техред М.яндык Корректор О. Кравцова

Заказ 2827

Тирак

Подписное

ВНИИПИ Государственного комитета по иэобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раужская наб., д. 4/5

Проиэводственно-иэдательский комбинат "Патент", г.уагород, ул. Гагарина, 101

Стейхеста ° тсаевннх вааттмэ

° «врепада тем.° ератрресрт

° рен«оста пр» рдараэ Йа стада мадв

9«е« ей впд пенрмтнй

180 180 180 180 !80 180 180 102 11О 126 80 50

5,0 4,0

5,0 40 аэг- Ровни репа однородхал пленка
