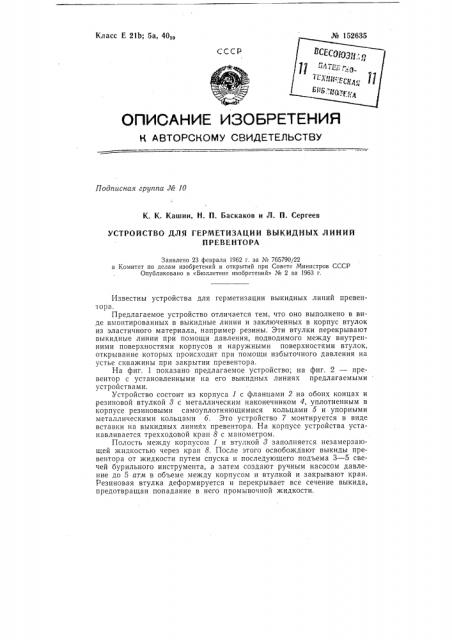

№ 152635

Класс Е 21b; 5а, 401в

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа № 10

К. К. Кашин, Н. П. Баскаков и Л. П. Сергеев

УСТРОЙСТВО ДЛЯ ГЕРМЕТИЗАЦИИ ВЫКИДНЫХ ЛИНИЙ

ПРЕВЕНТОРА

Заявлено 23 февраля 1962 г. за № 766790/22 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 2 за 1963 г.

Известны устройства для герметизации выкидных линий превентора.

Предлагаемое устройство отличается тем, что оно выполнено в виде вмонтированных в выкидные линии и заключенных в корпус втулок из эластичного материала, например резины. Эти втулки перекрывают выкидные линии при помощи давления, подводимого между внутренними поверхностями корпусов и наружными поверхностями втулок, открывание которых происходит при помощи избыточного давления на устье скважины при закрытии превентора.

На фиг. 1 показано предлагаемое устройство; на фиг. 2 — превентор с установленными на его выкидных линиях предлагаемыми устройствами.

Устройство состоит из корпуса 1 с фланцами 2 на обоих концах и резиновой втулкой 8 с металлическим наконечником 4, уплотненным в корпусе резиновыми самоуплотняющимися кольцами 5 и упорными металлическими кольцами б. Это устройство 7 монтируется в виде вставки на выкидных линийх превентора. На корпусе устройства устанавливается трехходовой кран 8 с манометром.

Полость между корпусом 1 и втулкой 8 заполняется незамерзающей жидкостью через кран 8. После этого освобождают выкиды превентора от жидкости путем спуска и последующего подъема 3 — 5 свечей бурильного инструмента, а затем создают ручным насосом давление до 5 атм в объеме между корпусом и втулкой и закрывают кран.

Резиновая втулка деформируется и перекрывает все сечение выкида, предотвращая попадание в него промывочной жидкости.

¹ 152635

При газонефтепроявлении скважины превентор закрывают. Под действием создавшегося давления втулка открывается, и жидкость из скважины поступает в выкид превентора.

Предмет изобретения

Устройство для герметизации выкидных линий превентора, отл ич а ющеес я тем, что, с целью предупреждения попадания промывочной жидкости в выкидные линии превентора и обеспечения надежности эксплуатации, оно выполнено в виде вмонтированных в выкидные линии и заключенных в корпус втулок из эластичного материала, например из резины, перекрывающих выкидные линии при помощи давления, подводимого между внутренними поверхностями корпусов и наружными поверхностями втулок, открытие которых происходит при помощи избыточного давления на устье скважины при закрытии превентора. № 152635
