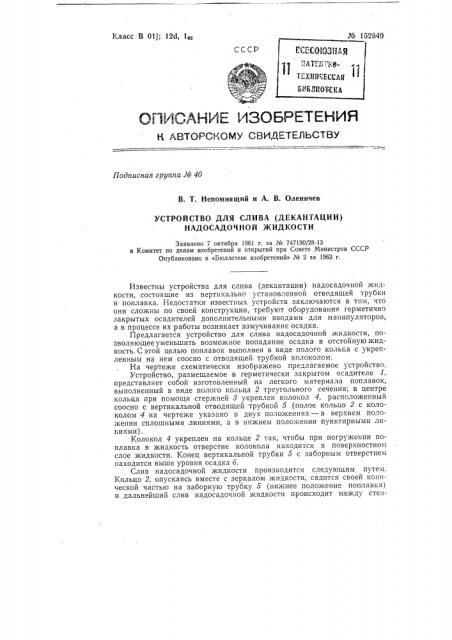

ЛЪ 152649

Класс В Olj; 12d, 1р2

СССР

ОГ1ИГАНИЕ ИЗОБРЕТЕНИЯ

И АВТОРС1 .СМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 40

В. T. Непомнящий и A. В. Оленичев

УСТРОЙСТВО. ДЛЯ СЛИВА (ДЕКАНТАЦИИ) НАДОСАДОЧНОЙ ЖИДКОСТИ

Заявлено 7 октября 1961 r. за № 747190/28-13 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 2 за 1963 r, Известны устройства для слива (декантации) надосадочной жидкости, состоящие из вертикально установленной отводящей трубки и поплавка. Недостатки известных устройств заключаются в том, что они сложны по своей конструкции, требуют оборудования герметично закрытых осадителей дополнительными вводами для манипуляторов, а в процессе их работы возникает взмучивание осадка.

Предлагается устройство для слива надосадочной жидкости, позволяю цее уменьшить возможное попадание осадка в отстойную жидкость. С этой целью поплавок выполнен в виде полого кольца с укрепленным на нем соосно с отводящей трубкой колоколом.

На чертеже схематически изображено предлагаемое устройство.

Устройство, размещаемое в герметически закрытом осадителе 1. представляет собой изготовленный из легкого материала поплавок, выполненный в виде полого кольца 2 треугольного сечения; в центре кольца при помощи стержней 8 укреплен колокол 4, расположенный соосно с вертикальной отводящей трубкой 5 (полое кольцо 2 с колоколом 4 на чертеже указано в двух положениях — в верхнем положении сплошными линиями, а в нижнем положении пунктирными линиями).

Колокол 4 укреплен на кольце 2 так, чтобы при погружении поплавка в жидкость отверстие колокола находится в поверхностном слое жидкости. Конец вертикальной трубки 5 с заборным отверстием находится выше уровня осадка 6.

Слив надосадочной жидкости производится следующим путем.

Кольцо 2, опускаясь вместе с зеркалом жидкости, садится своей конической частью на заборную трубку 5 (нижнее положение поплавка) и дальнейший слив надосадочной жидкости происходит между стен¹ 152649 ками колокола 4 и стенками заборной трубки 5, а колокол 4 концом с входным отверстием перемещается вместе с зеркалом жидкости.что дает возможность слить надосадочную жидкость, остающуюся между входйым отверстием трубки 5 и границей раздела осадка и надосадочной жидкости.

Так как полость кольца 2 сообщается с воздушным пространством осадителя 1 посредством трубки. 7, вследствие чего давление в поплавке и в осадителе уравнивается, то представляется возможным поплавок выполнить из легкого материала и производить слив из поверхностного слоя надосадочной жидкости с малым возможным попаданием осадка в отстойную жидкость.

Предмет изобретения

Техред А. А. Кудрявицкая Корректор И. А. Шпынева

Редактор В. В. Хазова

11одп. к печ. 25/I — 63 г

Зак. 0133/14

Формат бум. 70 Q 108 -/,-„

Тираж 760

ЦБТИ при Комитете по делам изобретений и прн Совете Министров СССР

Москва. Центр, М. с1еркасскпй пер., д.

Объем 0,18 .изд. л.

Цена 4 коп открытий

2/6

Типография, пр. Сапунова, 2, Устройство для слива (декантации) надосадочной жидкости, состоящее из вертикальноустановленной отводящей трубки и поплавка, о т л и ч а ю щ е е с я тем, что, с целью уменьшения возможного попадания осадка в отстойную жидкость, его поплавок выполнен в виде полого кольца с укрепленным на нем соосно с отводящей трубкой

1 ОЛОКОЛОМ.
