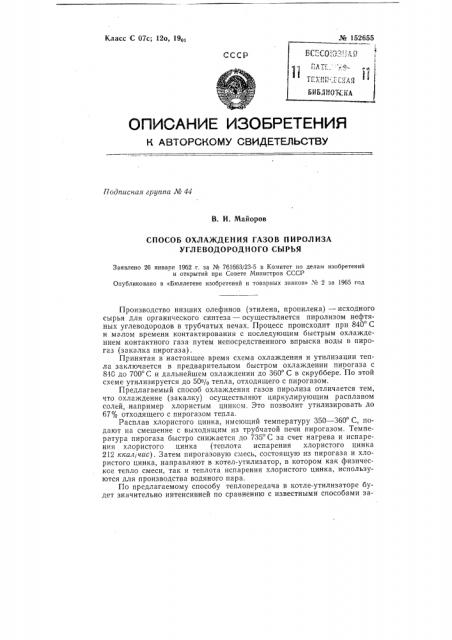

№ 152655

Класс С 07с; 12о, 19в1

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа № 44

В. И. Майоров

СПОСОБ ОХЛАЖДЕНИЯ ГАЗОВ ПИРОЛИЗА

УГЛЕВОДОРОДНОГО СЫРЬЯ

Заявлено 26 января 1962 г. за № 761663/23-5 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений и товарных знаков» ¹ 2 за 1965 год

Производство низших олефинов (этилена, пропилена) — исходного сырья для органического синтеза — осуществляется пиролизом нефтяных углеводородов в трубчатых печах. Процесс происходит при 840 С и малом времени контактирования с последующим быстрым охлаждением контактного газа путем непосредственного впрыска воды в пирогаз (закалка пирогаза).

Принятая в настоящее время схема охлаждения и утилизации тепла заключается в предварительном быстром охлаждении пирогаза с

840 до 700 С и дальнейшем охлаждении до 360 С в скруббере. По этой схеме утилизируется до 50% тепла, отходящего с пирогазом.

Предлагаемый способ охлаждения газов пиролиза отличается тем, что охлаждение (закалку) осуществляют циркулирующим расплавом солей, например хлористым цинком. Это позволит утилизировать до

67% отходящего с пирогазом тепла.

Расплав хлористого цинка, имеющий температуру 350 — 360 С, подают на смешение с выходящим из трубчатой печи пирогазом. Температура пирогаза быстро снижается до 735 С за счет нагрева и испарения хлористого цинка (теплота испарения хлористого цинка

212 ккал час). Затем пирогазовую смесь, состоящую из пирогаза и хлористого цинка, направляют в котел-утилизатор, в котором как физическое тепло смеси, так и теплота испарения хлористого цинка, используются для производства водяного пара.

По предлагаемому способу теплопередача в котле-утилизаторе будет значительно интенсивней по сравнению с известными способами за0 152655 калки газов пиролиза. Из котла-утилизатора газа жидкостную смесь направляют в сепаратор на разделение, откуда пирогаз поступает в скруббер на дальнейшее охлаждение, а расплав хлористого цинка возвращается (пневмоподъемником или насосом) на закалку. Небольшие количества хлористого цинка, уносимые газом, отмывают в скруббере циркуляционной водой и регенерируют.

Поведение хлористого цинка в условиях высоких температур и контакта с пирогазом характеризуется следующими данными: а) при 320 С расплав представляет собой легко подвижную жидкость; б) при 800 — 840 С пары хлористого цинка не реагируют с продуктами пиролиза углеводородов.

В качестве расплава могут быть использованы и другие соли, имеющие температуру плавления больше 320 С, например двухлористое олово и хлористый висмут.

Предмет изобретения

Способ охлаждения газов пиролиза углеводородного сырья с утилизацией тепла, отличающийся тем, что, с целью повышения эффективности использования тепла, охлаждение (закалку) осуществляют циркулирующим расплавом солей, например хлористым цинком.
