Дымогенератор

Дымогенератор

Иллюстрации

Показать все

Реферат



Изобретение относится к технологическому оборудованию коптильного производства. Целью изобретения является регулирование дозирования опилок с различными физическими характеристиками. Дымогенератор содержит корпус 1 с круглой колосниковой решеткой 3, бункер 8 для опилок и дозатор 9 опилок с лопастной крыльчаткой 10. Между бункером 8 и дозатором 9 установлена разделительная стенка 13 с окном 14 для прохода крыльчатки 10. Дымогенератор снабжен пластинами, смонтированными на диске 17 с возможностью поворота на валу 11. Диск 17 соединен с валом 11 через нормально сжатую пружину 18 и штангу 19. На диске 17 шарнирно установлена тяга 20, а лопасти крыльчатки 10 снабжены шарнирно установленными на их концах лопатками 21, на которых жестко установлена тяга 22, шарнирно связанная с тягой 20. Дымогенератор также может быть снабжен ограничителями поворота лопаток 21. 1 з.п. ф-лы, 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

2 24 А2 (19) (И) (51) 4 А 23 В 4/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ (54) ДЫМОГЕНЕРАТОР

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ П,4НТ СССР

1 (61) 1346102 (21) 4370514/24-13 (22) 01. 02.88 (46) 07. 12.89. Бюл. У 45 (75) Ф.А.Ковалев и В.А.Фомин (53) 637.523.38.05(088.8) (56) Авторское свидегельство СССР

1)- 1346102, кл . А 23 В 4/04, 1987. (57) Изобретение относигся к технологическому оборудованию коптильного производства ° Целью изобретения является регулирование доэирования опилок с различными физическими характерисгиками. Дымогенератор содержит корпус

1 с круглой колосниковой реше.гкой 3, 2 бункер 8 для опилок и дозатор 9 опилок с лопастной крыпьчаткой 10. Между бункером 8 и дозатором 9 установлена разделительная стенка 13 с окном 14 для прохода крыльчатки 10. Дымогенера гор снабжен пласгинами, смонтирован= ными на диске 17 с возможностью поворота на валу 11. Диск 17 соединен с валом 11 через нормально сжатую пружину 18 и штангу 19. На диске 17 шарнирно установлена тяга 20, а лопасги крыльчатки 10 снабжены шарнирно усгановленными на их концах лопатками 21, на которых жестко установлена тяга

22, шарнирно связанная с тягой 20. Дымогенераrop также может быть снабжен ограничителями поворота лопаток 21.

1 з.п. ф-лы, 3 ил.

1526624

Изобретение относится к технологическому оборудованию коптильного производства и является усовершенствованием изобретения по авт.св.N 1346102.

Известен дымогенератор, содержащий камеру дымообразования с круглой колосниковой решеткой, расположенным над ней диском с кольцевыми пазами и установленной в последней с возможностью вращения распределитель,ной гребенкой, систему вентиляции,бункер для опилок, дозатор с лопастной крыльчаткой, при этом между бункером и дозатором смонтирована разделительная стенка с окном для прохода крыльчатки (1) .

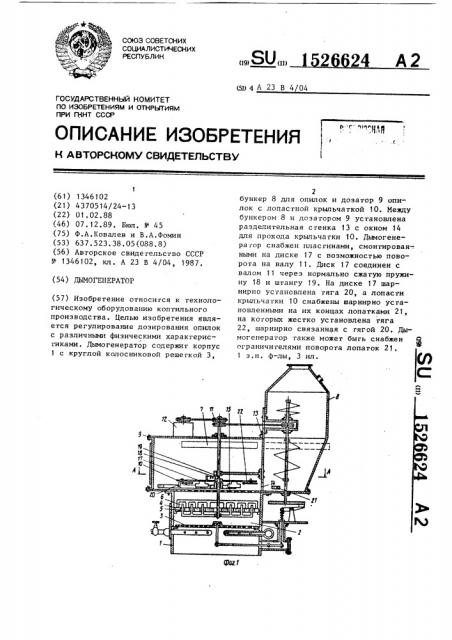

Цель изобретения является регулирование доэирования опилок с различными физическими характеристиками, На фиг. 1 схематично изображен предлагаемый дымогенератор, разрез; на фиг. 2 — дозатор, аксонометрия; на фиг. 3 — сечение А-А на фиг. 1.

Дымогенератор содержит корпус 1, камеру 2 дымообразования с круглой колесниковой решеткой 3, расположенным над ней диском 4 с кольцевыми пазами 5 и установленной в последней с возможностью вращения распределительной гребенкой 6, систему 7 вентиляции, бункер 8 для опилок и дозатор 9 опилок с лопастной крыпьчаткой 10.

Распределительная гребенка 6 и лопастная крыльчатка 10 укреплены на валу 11 привода 12. Между бункером и дозатором 9 смонтирована разделительная стенка 13 с окном 14 для прохода крыпьчатки 10. Под крыльчаткой 10 установлена решетка 15 дозатора 9.

Дымогенератор снабжен расположенными над решеткой 15 дозатора 9 пластинами 16, смонтированными на диске

17 с возможностью поворота на валу

11 относительно крыльчатки 10. Диск

17 соединен с валом 11 через нормально сжатую пружину 18 и штангу 19.

Диск 17 может быть соединен пружиной

18 непосредственно к крыпьчатке 10.

На диске 17 шарнирно установлена тяга 20, а крыпьчатка 10 на каждой своей лопасти снабжена установленной шарнирно лопаткой 21. На лопатке 21 жестко закреплена тяга 22, которая шарнирно соединена с тягой 20 и образует с ней систему тяг.

Дычогенератор также может быть снабжен ограничителями 23 и 24 поворота лопаток. Ограничитель 23 установлен на диске 17, а ограничитель

24 — на лопатке 21.

Дымогенератор работает следующим образом.

На решетку 3 загружают опилки слоем 3-5 см, поджигают их и включают привод 12. Посредством вала 11 крыльчатка 10 своими лопатками 21 поочередно входит в окно 14, забирает из бункера 8 слой опилок и смещает их на решетку 15. Опилки, просыпаясь через решетку 15 и кольцевые пазы 5, пополняют слой на колесниковой решетке 3.

При попадании в бункер 8 опилок большой влажности лопатки 21 эабирают из бункера слой менее сыпучих (комкующихся) опилок и смещают их на ре2р шетку 15. Часть опилок просыпается через решетку 15, а часть остается на ней, оказывая сопротивление движению пластинами 16. В свою очередь, пластины 16 побуждают к дополнительному

25 проходу этой части опилок через решетку 15 и за счет действия силы указанного сопротивления поворачиваются вместе с диском 17 на некоторый угол относительно крыпьчатки 10 навстречу напралению ее вращения, растягивая пружину 18 до тех пор, пока сила сопротивления не уравновесится силой упругости пружины. Одновременно с поворотом диска 17 относительно крыпьчатки 10 тяга 20 воздействует и поворачивает тягу 22 вместе с лопаткой

21 на некоторый угол в направлении к центру вращения. Лопатка 21 входит в бункер 8 на меньшую глубину и пере40 мещает меньшее количество опилок на решетку 15. Сопротивление движению пластинами 16 уменьшается. Пружины

18 поворачивают вместе с диском 17 пластины 16 относительно крыльчатки

45 10 в направлении вращения, а концы лопаток 21 поворачиваются в направлении к периферии. Далее работа повторяется.

Ограничитель 23 при работе ограничивает минимально возможный захват опилок лопатками 21 иэ бункера 8, а ограничитель 24 — максимально возможный захват. Регулировка положения ограничителей осуществляется при испытаниях дымогенератора.

Формула изобретения

1. Дымогенератор по авт. св.

У 1346102, отличающийся

1526624 о е на их концах лопатки святем, ч го, с целью регулирования дози- новленные рования опкпок с разными физическими

У занные с помощью системы тяг с исхарактеристиками, он снабжен диском д ком, при этом диск соединен с валом с вертикальными пластинами свободно крып

У ьчатки посредством прувин. насаженными на вал с возможностью по в 2. Дьпк

Дьпкогенератор по п. 1, о т— ворота относительно крыпьчатки а лоло- л и ч а ю шийся тем, что снабпасти крыпьчатки имеют шарнирно стар у та- вен ограничителями поворота лопаток.

1526624

Составигель И.Самоделко

Редактор О.Головач Техред М.Ходанич Коррекгор М.Васильева

Заказ 7423/2 Тираж 525 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москв», Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r Ужгород, ул. Гагарина, 101
