Устройство для интенсивной терапии дыхательной недостаточности новорожденных

Устройство для интенсивной терапии дыхательной недостаточности новорожденных

Иллюстрации

Показать все

Реферат



Изобретение относится к медицинской технике и может быть использовано в неонатологии для интенсивной терапии и реанимации новорожденных, родившихся в состоянии асфиксии. Целью изобретения является обеспечение возможности вентиляции легких в условиях постоянного положительного давления в изолирующей маске. Устройство содержит изолирующую маску 1 с эластичным обтюратором 2, выходным 3 и входным 4 патрубками, регулятор постоянного положительного давления, патрубок 6 для зондирования, фиксатор 7, зонд с ротовым воздуховодом 8, манометр 9, регулятор постоянного положительного давления выполнен в виде управляемого по частоте и расходу электропневмодросселя, состоящего из поршня, цилиндра с выпускной щелью, регулировочной гайки, штифта, мультивибратора, соленоида, магнитопровода, штока, пружины 19 и шланга 20. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

«91 «г> (51)4 А 61 M 1b/00 г I г

1 9

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4363663/28-14 (22) 23. 11.87 (46) 07.12.89. Бюл. М 45 (75) А.С. Лявинец и В.А. Лопата (53) 615.475 (088.8) (56) Авторское свидетельство СССР

У 1437033, кл. А 61 М 16/00, 1986. (54) УСТРОЙСТВО ДЛЯ ИНТЕНСИВНОЙ ТЕРАПИИ ДЫХАТЕЛЬНОЙ НЕДОСТАТОЧНОСТИ НОВОРОЖДЕННЫХ (57) Изобретение относится к медицинской технике и может быть использовано в неонатологии для интенсивной терапии и реанимации новорожденных, родившихся в состоянии асфиксии.

Целью изобретения является обеспечение возможности вентиляции легких в условиях постоянного положительного давления в изолирующей маске. Устройство содержит изолирующую маску 1 с эластичньм обтюратором 2, выходным

3 н входным 4 патрубками, регулятор постоянного положительного давления, патрубок b для зондирования, фиксатор 7, зонд с ротовыч воэдуховодом 8, манометр 9, регулятор постоянного положительного давления выполнен в видеуправляемого по частоте и расходу злектропневмодросселя, состоящегс иэ поршня, цилиндра с выпускной щелью, регулировочной гайки, штифта, мультивибратора, соленоида, магнитопровода, штока, пружины 19 и шланга 20. 2 ил.

1526698

Изобретение относится к медицинской технике и может быть использовано в неонатологии для терапии и реанимации новорожденных, родившихся в состоянии асфиксии.

Целью изобретения является обеспечение возможности вентиляции легких в условиях постоянного положительного давления в изолирующей маске.

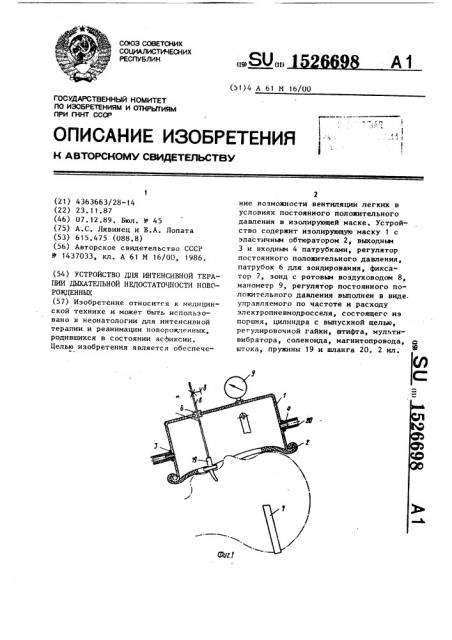

На фиг.1 изображена изолирующая маска, общий вид, на фиг.2 — регуля1 тор постоянного положительного давления.

Устройство для интенсивной терапии 15 дыхательной недостаточности новорожденных содержит изолирующую маску 1 с эластичным обтюратором 2, входным 3 и выходным 4 патрубками, регулятор 5 постоянного положительного давления, патрубок 6 для зондирования, фиксатор 7, зонд 8 с ротовым воздуховодом, манометр 9, регулятор постоянно- с го положительного давления выполнен в виде управляемого по частоте и расхо- 25 ду электропневмодросселя, состоящего из поршня 10, цилиндра 11 с выпускной щелью 12, регулировочной гайки

13, штифта 14, мультивибратора 15, соленоида 16, магнитопровода 17, штока 18, пружины 19 и шланга 20.

Устройство работает следующим образом.

Изолирующую маску 1 накладывают на лицо ребенка и закрепляют на голове фиксатором 7, выполненным в виде хомута, подводимого под затылочную кость.

Эластичный обтюратор 2 облегает лоб, щеки и подбородок, оставляя от40 крытыми глаза, нос и рот ребенка °

Выходной патрубок 4 соединяют шлангом 20 с регулятором 5 постоянного положительного давления, а входной патрубок 3 — с источником дыхательной смеси под давлением.

Через входной патрубок 3 подают дыхательную смесь в изолирующую маску 1, во внутренней полости маски создается постоянное положительное

-давление (ШЩ), величина которого определяется положением поршня 10 в цилиндре 11, т ° е. площадью проходного сечения выпускной щели 12. Созданное, таким образом, давление прижима55 ет эластичный обтюратор 2 к лицу ребенка и герметиэирует изолирующую маску 1, Величину IIIIJI устанавливают в пределах от 500 до 1500 Па (от 50 до

150 мм H

При этом штифт 14 служит индикатором установленного давления.

При необходимости проведения искусственной вентиляции легких (ИВП), вызванной внезапной остановкой или резким ослаблением самостоятельного дыхания ребенка, включают мультнвибратор 15, формирующий импульсы напряжения питания соленоида 16. Шток 18 поднимается до упора в магнитопровод

17. При отсутствии напряжения поршень

10 под действием пружины 19 опускается по цилиндру 11 до упора гайки

13 в корпус регулятора 5.

Возвратно-поступательное движение поршня 10, происходящее с частотой от

30 до 40 циклов в мин, вызывает периодическое изменение площади проходного сечения выпускной щели 12 и колебания ППД во внутренней полости изолирующей маски с амплитудой от

500 до 4000 Па (от 50 до 400 мм Н О), т.е. обеспечивает режим ИВЛ.

Управление режимов по частоте осуществляется настройкой мультивибратора 15, по давлению — вращением гайки 13.

В экстренных и аварийных ситуациях при прекращении подачи дыхательной газовой смеси ПЩ(в подмасочном пространстве падает, маска разгерметизируется и может быть быстро снята с головы ребенка.

Для периодического устранения газовой дыхательной смеси, скапливающихся в желудке ребенка, в его пищевод по ротовому воздуховоду вводят зонд 8, через который йри необходимости обеспечивают парэнтеральное питание.

Формулаизобретения

Устройство для интенсивной терапии дыхательной недостаточности новорожденных, содержащее изолирующую маску с эластичным обтюратором, входным и выходным патрубками, регулятором постоянного положительного давления, патрубок для зондирования и фиксатор, о т л и ч а ю щ е е с я тем, что, с целью обеспечения возможности вентиляции легких в условиях пос17
