Способ обработки окисноникелевых электродов щелочных аккумуляторов

Способ обработки окисноникелевых электродов щелочных аккумуляторов

Иллюстрации

Показать все

Реферат

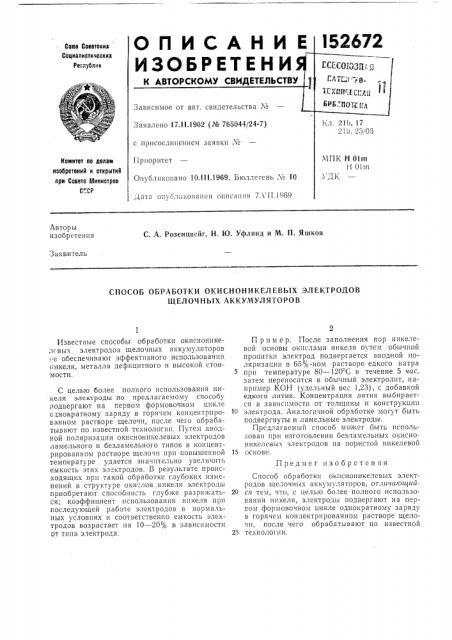

Сова Советски»

Социалистических

Республик

Комитет по делам изобретений и открытий при Совете Министров

С"СР

Авторы изобретения

С. А. Розенцвсйг, Н. Ю. Уфлянд и М. П. Яшков

Заявитель

СПОСОБ ОБРАБОТКИ OKHCHOHHKEJlFBbIX ЭЛЕКТРОДОВ

ЩЕЛО IHbIX АККУМУЛЯТОРОВ

Предмет изобретения

Известные способы обработки окисноникелгвых электродов щелочных аккумуляторов . е обеспечивают эффективного использования никеля, металла дефицитного и высокой стоимости.

С целью более полного использования никеля электроды по предлагаемому способу подвергают на гервом формовочном цикле однократному заряду в горячем концентрированном растворе щелочи, после чего обрабатывают по известной технологии. Путем анодной поляризации окнсноникелевых электродов ламельного и безламельного типов в концентрированном растворе щелочи при повышенной температуре удается значительно увеличить емкость этих эл ктродов. В результате происходящих при такой обработке глубоких изменений в структуре окислов никеля электроды приобретают способность глубже разряжаться; коэффициент использования никеля при последующей работе электродов в нормальных условиях и соответственно емкость электродов возрастает на 10 — 20с/О в зависимости от типа электрода.

Пример. После заполнения пор никелевой основы окислами никеля путем обычной пропитки электрод подвергается анодной поляризации в 65 (с-ном растворе едкого патра прп температуре 80 — 120 С в течение 5 час, затем переносится в обычный электролит, например КОН (удельный вес 1,23), с добавкой едкого лития. Концентрация лития выбирается в зависимости от толщины и конструкции

10 электрода. Аналогичной обработке могут быть подвергнуты и ламельные электроды.

Предлагаемый способ может быть использован при изготовлении безламельных окпсноникелевых электродов на пористои никелевой

15 основе.

Способ обработки окпсноникелевых электродов щелочных аккумуляторов, orëè÷àroèIèé20 ся тем, что, с целью более полного использования никеля, электроды подвергают на nepl.oil формовочном цикле однократному заряду в горячем концентрированном растворе щелочи, после чего обрабатывают по известной

25 технологии.
