Технологическая линия для изготовления строительных изделий

Технологическая линия для изготовления строительных изделий

Иллюстрации

Показать все

Реферат



Изобретение относится к строительной индустрии, а именно к техническим линиям для изготовления строительных изделий. Изобретение позволяет расширять технологические возможности линии благодаря тому, что она снабжена дополнительным подъемником 5, смонтированным у одного из торцов формовочного конвейера, при этом формовочный конвейер и камера 8 термообработки выполнены из двух частей, причем снижатель-пакетировщик 3 расположен в промежутке между частями формовочного конвейера и камеры термообработки. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

SU» 15270 4

1511 4 В 28 В 5/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

H АВТОРСКОМY СВИДЕТЕЛЬСТВУ

1 (21) 4212202/23-33 (22,i 12 ° 01,87 (46) 07.12.89 ° Бел, 11 - 45 (71) Завод железобетонных конструкций Р 2 (72) В,Н.Слатин, А.П.Кобзев, В,С.Пустовойтовский, В,В,Медведев и Б,Д,Дроздов (53) 666 ° 97 ° 033 (088.8) (56) Авторское свидетельство СССР .

М 977173, кл. В 28 В 5/04, 1981 ° (54) ТЕХНОЛОГИЧЕСКАЯ ЛИНИЯ ДЛЯ ИЗГОТОВЛЕНИЯ СТРОИТЕЛЬНЫХ ИЗДЕЛИЙ (57) Изобретение относится к строительной индустрии, а именно к технологическим линиям для изг< тс вления строительных изделий ° Изобретение позволяет расширить технологические воэможности линии благодаря тому, что она снабжена дополнительным подъемником

5, смонтированным у одного из торцов формовочного конвейера, при этом формовочный конвейер и камера 8 термообработки выполнены из двух частей, причем снижатель-пакетировщик 3 расположен в промежутке между частями формовочного конвейера и камеры термообработки, 2 ил °

1527004

Изобре > «пце î»оси1<:я к строительной пцдуcòðèè, а менн > к технологическим линиям для изготовления строительн>,>х изделий.

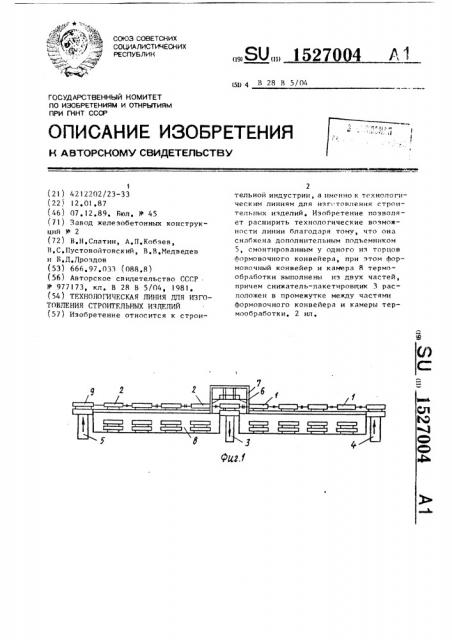

Цель изобретения — >>асширение технологических возможностей линии, Па фиг ° 1 изображена предлагаемая линия, общий вид сбоку; на фиг. 2 то же, в д в плане, Технологическая линия состоит из д>ормовочного конвейера, выполненного из частей и 2, снижателя-пакетировппп<а 3, подъемника 4 и дополни— тельно о и >дъемника 5, устройства 6 для пакетирования форм, вертикальной камеры 7, термокамеры 8, состоящей из двух частей, подвижных форм 9 °

Работа технологической линии осуществляется следующим образом, После тепловой обработки в термокамере Я пакет форм 9 поступает на подъемники 4 и 5, затем на отдельнь>е части 1 и 2 формовочного конвейера, Па формовочных конвейерах осуществли>отса операции по распалубке, съему изделий, чистке и смазке форм, укладке арматуры, укладке и разравниванию бетонной смеси, вибрированию, доводки поверхности и- делич.

Затем форма 9 поступает на снижатель-пакетировщик 3, где с помощь|о устройств» 6 для пакетирования она приподнимается над снижателем на высоту, Е;остаточную для прохождения следующей формы на снцжатель,После установки следующей формы на снижатель-пакетировщик 3, предь>дущая форма с помощью устройства для пакетирования форм устанавливается на форму сверху и, таким образом, сформи5 рованный пакет форм с помощью снижателя поступает в термокамеру, где иэделия проходят тепловую обработку, Далее цикл повторяется, Движение форм в зависимости от конкретных условий производства может осуществляться либо по круговой схеме, либо по перекрестной схеме восьмерке, что повышает технологичес15 кие воэможности линии и надежность ее функционирования, Формула и э о б р е т е н и я

Технологическая линия для изготовления строительных изделий, содержащая комплект подвижных форм, формовочный конвейер, камеру термообработки с устройством транспортирования форм, подъемник и снижатель-пакетировщик, отличающаяся тем, что, с целью расширения технологических воэможностей линии, она снабжена дополнительным подъемником, ЗО смонтированным у одного из торцов формовочного конвейера, при этом формовочный конвейер и камера термообработки выполнены из двух частей соответственно со встречным и противоположным перемещением форм; причем снижлтель-пакетировщик расположен в промежутке между частями формовочного конвейера и камеры термообработки, 1 527004

Составитель В,Косарев

Техред SI.Cåðäþêoâà Корректор Т.Палий

Редактор А,! 1андор

Заказ 7456/21 Тираж 519 Под пис ное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
