Полимербетонная смесь

Полимербетонная смесь

Иллюстрации

Показать все

Реферат



Изобретение относится к составам полимербетонных смесей, которые используются для изготовления химически стойких изделий и конструкций в промышленном, транспортном и сельскохозяйственном строительстве. Цель изобретения - снижение линейной усадки. Полимербетонная смесь включает, мас.%: карбамидную смолу 9-10

солянокислый анилин 0,4-0,6

фосфогипс 4,5-5,0

минеральный наполнитель 5,0-6,5

продукт взаимодействия 1,3-дихлоргидрина с этилендиамином в эквимолекулярном соотношении 0,1-0,3

минеральный заполнитель остальное. Линейная усадка 0,08-0,11%

предел прочности, МПа: при сжатии 71-73, при изгибе 13,5-14,5

водопоглощение (экспозиция 24 ч) 0,19-0,21%. 2 табл.

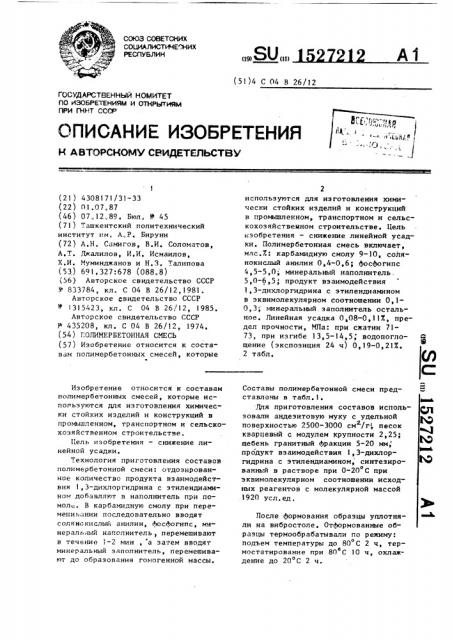

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕ ЖИХ

РЕСГ1УБЛИН (191 Ш1 (51)4 С 04 В 26/! 2

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H А ВТОРСКОМ,Ф СРИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОбРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21 ) 4308171/31-33 (22) nI.07.87 (46) 07.12.89. Бюл. Р 45 (71) Ташкентский политехнический институт им. А„Р, Бируни (72) А.Н. Самигов, В.И. Соломатов, А,Т. Джалилов, И.И. Исмаилов, Х.И. Муминджанов и Н.3. Талипова (53) 691.327:678 (088.8) (56) Авторское свидетельство СССР

М 833784, кл. С 04 В 26/12,1981.

Авторское свидетельство СССР

l3I5423, кл. С 04 В 26/12, 1985.

Авторское свидетельство СССР

Р 435208, кл. С 04 В 26/12, 1974. (54) ПОЛИМЕРБЕТОННАЯ СМЕСЬ (57) Изобретение относится к составам полимербетонных смесей, которые

Изобретение относится к составам полимербетонных смесей, которые используются для изготовления химически стойких изделий и конструкций в промышленном, транспортном и сельскохозяйственном строительстве.

Цель изобретения — снижение линейной усадки.

Технология приготовления составов полимербетонной смеси: отдозированное количество продукта взаимодействия 1,3-дихлоргидрина с этилендиамином добавляют в наполнитель при помол . В карбамидную смолу при перемешивании последовательно вводят солянокислый анилин, фосфогипс, минеральный наполнитель, перемешивают в течение 1-2 мин, а затем вводят минеральный заполнитель, перемешивают до образования гомогенной массы. используются для изготовления химически стойких изделий и конструкций в промышленном, транспортном и сельскохозяйствекном строительстве. Цель изобретения — снижение линейной усадки. Полимербетонная смесь включает, мас.X: карбамидную смолу 9-10, солянокислый анилин 0,4-0,6; фосфогипс

4 5-5,0; минеральный наполнитель

5,0-6 5 продукт взаимодействия

1,3-дихлоргидрина с этилендиамином в эквимолекулярном соотношении 0,10,3 минеральный заполнитель остальное. Линейная усадка 0,08-0,11X предел прочности, МПа: при сжатии 7!в

73, при изгибе 13,5-14,5; водопоглощение (экспозиция 24 ч) 0,19-0,21Х.

2 табл.

Составы полимербетонной смеси представлены в табл.l.

Дпя приготовления составов испольэовали андезитовую муку с удельной поверхностью 2500-3000 см /г, песок кварцевый с модулем крупности 2,25; щебень гранитный фракции 5-20 мм, продукт взаимодействия 1,3-дихлоргидрина.с этилендиамином, синтезироо ванный в растворе при 0-20 С при эквимолекулярном соотношении исходных реагентов с молекулярной массой

1920 усл,ед, После формования образцы уплотняли на вибростоле ° Отформованные образцы термообрабатывали по режиму: подъем температуры до 80 С 2 ч, термостатнрование при 80 С 10 ч, охлажо дение до 20 С 2 ч.

1527212

Формул а и s î бр е т е ни я

0,4-0,6

4,5-5,0

5,0-6,5 кулярном соотношении

Минеральный заполнитель

Таблица!

О, 1-0,3

Остальное

Компоненты смеси

Составы смеси, мас.Х

2 3

9,75

0,55

4,85

6,2

l0,0

0,6

5,0

6,5

9,25

0,45

4,6

5,4

9,5

0,5

4,7

5,75

9,0

0,4

4,5

5,0

55,0

26,0

53,5 52,5 51,0 50,0

26,65 26,85. 27>40 27,60

O>l5 0,2 0,25 0,3

0,l

Таблица2

Свойства обраэцов смеси

Составы смеси

Предловениые

) Т Г вЂ” — — — Иэвест4 5 й

72,0

14,5

0,11

72,0

14,0

0,II

73,0 72,0 71,0 73,6-75,2

14,2 14,0 13,5 13,0-13,5

0,10 О,09 . 0,08 0,15-0,18

0,79 0,8 0>79 0,82-0,86

0,82 0,84 0,82 0,8-0,82

0,20 0,21 0,20 0,23-0,26

0,8

0,8

Питьевая вода (экспоэиция 90.сут)

Водопоглошение,Х (экспоэиция 24 ч) 0,83

0,82

0,19

0,20

Составитель А. Пучин

Редактор В. Данко Техред М.Дидык Корректор О. Ципле

Заказ 7475/32 Тираж 591 Подписное

ВНИИПИ Государственного комитета по изобретениям и открьггиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101

Свойства образцов смеси представлены в табл.2.

Полимврбетонная смесь, включающая карбамидную смолу, катализатор от-: верждения, фосфогипс, минеральные на- 10 полнитель и заполнитель, о т л и ч аю щ а я с я тем, что, с целью снижения линейной усадки, она содержит в качестве катализатора отверждения солянокислый анилин и дополнительно — 15 продукт взаимодействия 1,3-дихлоргидрина с этилендиамином в эквимолекуКарбамидная смола (КФ-Ж)

Солянокиспый анилин фосфогипс

Андеэитовая мука

Нинеральный заполнитель: щебень гранитньб1 песок кварцевый

Продукт вэаимодействия 1,3-дихлоргидрина с этилендиамином в эквимолекулярном соотношенин

Предел прочности, НПа: при сжатии при иэгибе

Линейная усадка,X

Коэффициент стойкости:

107,-иый раствор NaOH (экспоэиция 12 мес) лярном соотношении при следующем соотношении компонентов, мас.Х:

Карбамидная смола 9-10

Солянокислый анилин

Фосфогипс

Минеральный наполнитель

Продукт взаимодействия 1,3-дихлоргидрина с этилендиамином в эквимоле
