Реферат



Изобретение относится к производству канифоли и может быть использовано в лесохимической промышленности. Целью изобретения является повышение качества канифоли и снижение расхода технологических компонент. Способ автоматического управления увариванием канифоли заключается в изменении расхода острого водяного пара в зависимости от изменения температуры размягчения канифоли на выходе канифолеварочной колонны. Устройство для автоматического управления увариванием канифоли содержит канифолеварочную колонну 1, патрубок 2 ввода сырья, клапан 3, патрубок 4, регулируемый клапан 5, вводной патрубок 6, @ -образное колено 7, излучатель 8 и приемник 9 ультразвука, измеритель 10 скорости ультразвука, вычислитель 11, усилитель 12, клапан 13 и устройство 14 формирования управляющего сигнала. 2 с.п. ф-лы, 1 ил.

союз советсних социАлистичесних

РЕСПУБЛИК (19) (И) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОсудАРст8енный кОмитет

Ilo изОБРетениям и ОТНРытиям

ПРИ П(НТ СССР (21) 4392855/31-26 (22) 17.03.88 (46) 07 ° 12 ° 89, Бюл. У 45 (71) Уральский лесотехнический институт им, Ленинского комсомола (72) В.М.Машков, В.С,Бельтикова, В,И,Сипливых и П,Е,Богданов (53) 66.012-52 (088.8) (56) Авторское свидетельство СССР

У 1226282, кл, С 09 F 1/00, 1984, Авторское свидетельство СССР

В 1063817, кл, С 09 F 1/00> 1982 ° (ц 4 С 09 F 1/00 0 05 D 27/00

2 (54) СПОСОБ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ УВАРИВАНИЕМ КАНИФОЛИ И УСТРОИСТ-

ВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ (» ) Изобретение относится к производству канифоли и может быть использовано в лесохимической промышленности. Целью изобретения является повышение качества канифоли и сниже" ние расхода технологических компонент. Способ автоматического управления увариванием канифоли заключа1527241 ется в изменении расхода острого водяного пара в зависимости от изменения температуры размягчения канифоли на выходе канифолеварочной колонны, Устройство для автоматического управления увариванием канифоли содержит канифолеварочную колонну 1, патрубок 2 ввода сырья, клапан 3 патИзобретение относится к области производства канифоли и может быть использовано в лесохимической промьппленности.

Цель изобретения — повьппение качества канифоли и снижение расхода исходных компонентов.

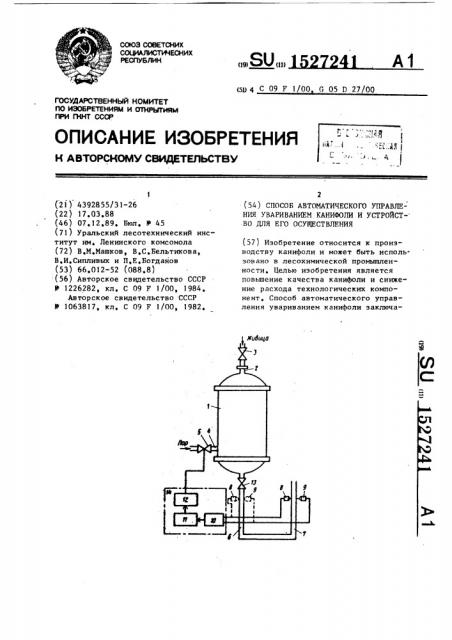

На чертеже приведена блок-схема устройства для автоматического управления увариванием канифоли.

Устройство для автоматического управления увариванием канифоли содержит канифолеварочную колонну 1, патрубок 2 ввода сырья с клапаном

3, патрубок 4 с регулируемым клапаном 5 для ввода острого водяного пара, вводный патрубок 6 с Ц1-образным коленом 7 жидкостного затвора, На патрубке 6 (одном из гидравлического затвора) установлены излучатель

8 и приемник 9 ультразвука, соединен" ные с измерителем 10 скорости ультразвука, выход которого соединен с входом вычислителя 11 (например,типа МН-7). Выход вычислителя 11 че рез усилитель 12 мощности соединен с управляемым клапаном 5 на патрубке

4 ввода острого водяного пара, На выходном патрубке 6 расположен клапан 13 ° Пунктиром обозначено устройство 14 формирования управляющего сигнала.

Между вычислителем 11 и усилителем 12 мощности может быть включена схема сравнения с эадатчиком требуемого значения температуры размягче.ния канифоли (не показано) для поддержания в процессе регулирования требуемого значения температуры, Способ осуществляют следующим образом.

В процессе приготовления канифоли в канифолеварочную колонну 1 подают исходный компонент — мисцеллу или живицу и острый водяной пар. С помощью рубок 4, регулируемый клапан 5,вводной патрубок 6, Ц -, образное колено 7, излучатель 8 и приемник 9 ультраэву-

5 ка измеритель 10 скорости ультразвука, вычислитель 11, усилитель 2, клапан 13 и устройство 14 формиро,вания управляющего сигнала, 2 с.п. ф-лы, 1 ил, измерителя 10 скорости ультразвука и вычислителя 11 определяют значение температуры размягчения канифоли, находящейся в гидравлическом затворе 7 ° Сформированный устройством 14 управляющий сигнал, пропорциональный значению температуры размягчения канифоли в выходном патрубке 6, подают на регулятор 5 и устанавливают соответствующий расход острого водяного

25 пара, составляющий обычно около 107 расхода живицы.

Использование предложенного изобретения обеспечивает повьппение точности поддержания требуемого значения температуры размягчения получае" мой канифоли, при этом снижается расход компонентов (мисцеллы или живицы и острого пара), повьппается качество канифоли, 35

Формула изобретения

1 ° Способ автоматического управления увариванием канифоли путем изме4 нения расхода острого водяного пара, о т л и ч а ю щ и й.с я тем, что, с целью повьппения качества канифоли и снижения расхода технологических компонентов, измеряют температуру

4 размягчения канифоли на выходе канифолеварочной колонны и изменяют расход острого водяного пара в зависимости от температуры размягчения канифоли.

2. Устройство для автоматического управления увариванием канифоли, содержащее корпус с расположенными в его днище выходным патрубком и вводными патрубками исходных компонентов и острого водяного пара с установленным на нем регулятором . расхода, управляющий вход которого соединен с первым выходом устройства формирования управляющего сигнаСоставитель А,Прусковцов
