Патент ссср 152763
Иллюстрации
Реферат
763

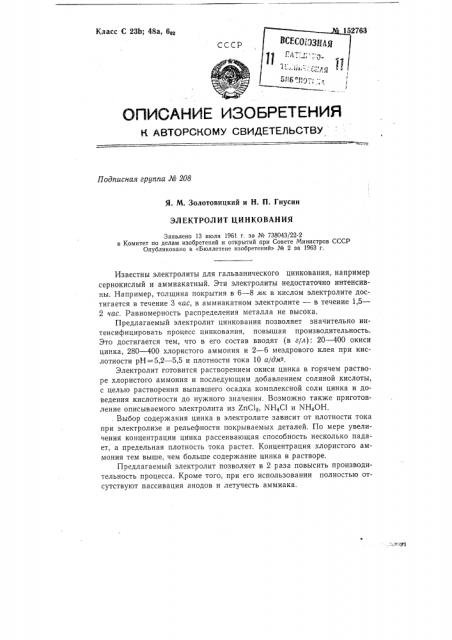

Класс С 23b; 48а, 6а2
СССР
ОПИОАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Подписная группа № 208
Я. М. Золотовицкий и Н. П. Гнусин
ЭЛЕКТРОЛИТ ЦИНКОВАНИЯ
Заявлено 13 июля 1961 г. за № 738043/22-2 в Комитет по делам изобретений и открытий при Совете Министров СССР
Опубликовано в «Бюллетене изобретений» № 2 за 1963 г.
Известны электролиты для гальванического цинкования, например сернокислый и аммиакатный. Эти электролиты недостаточно интенсивны. Например, толщина покрытия в 6 — 8 л к в кислом электролите достигается в течение 3 час, в аммиакатном электролите — в течение 1,5—
2 час. Равномерность распределения металла не высока.
Предлагаемый электролит цинкования позволяет значительно интенсифицировать процесс цинкования, повышая производительность.
Это достигается тем, что в его состав вводят (в г/л): 20 — 400 окиси цинка, 280 — 400 хлористого аммония и 2 — 6 мездрового клея при кислотности рН=5,2 — 5,5 и плотности тока 10 а/дмз.
Электролит готовится растворением окиси цинка в горячем растворе хлористого аммония и последующим добавлением соляной кислоты, с целью растворения выпавшего осадка комплексной соли цинка и доведения кислотности до нужного значения. Возможно также приготовление описываемого электролита из ZnC12, КН4С1 и ХН40Н. . Выбор содержания цинка в электролите зависит от плотности тока при электролизе и рельефности покрываемых деталей. По мере увеличения концентрации цинка рассеивающая способность несколько падает, а предельная плотность тока растет. Концентрация хлористого аммония тем выше, чем больше содержание цинка в растворе.
Предлагаемый электролит позволяет в 2 раза повысить производительность процесса. Кроме того, при его использовании полностью отсутствуют пассивация анодов и летучесть аммиака.
¹ 152763
Предмет изобретения
Составитель В. Куприн
Редактор Н. Л. Корченко Техред A. А. Камышникова Корректор Н. С. Сударенкова
Подп. к печ. 25/XII — б2 г
Зак. 3782/9
Формат бум. 70Х108 />s
Тираж 1275
ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР
Объем 0,18 изд. л.
Цена 4 коп.
Типография, пр. Сапунова, 2.
Электролит цинкования, содержащий соединения цинка и аммония и коллоидную добавку, отличающийся тем, что, с целью повышения производительности, в его состав вводят (в г/л): окись цинка 20—
400, хлористый аммоний 280 — 400, клей мездровый 2 — 6 и осуществляют в нем процесс цинкования при плотности тока 10 а/дмв и кислотности рН=5,2 — 5,5.
