Класс В 23d; 49с, Зд

Лв 15?775

СССР

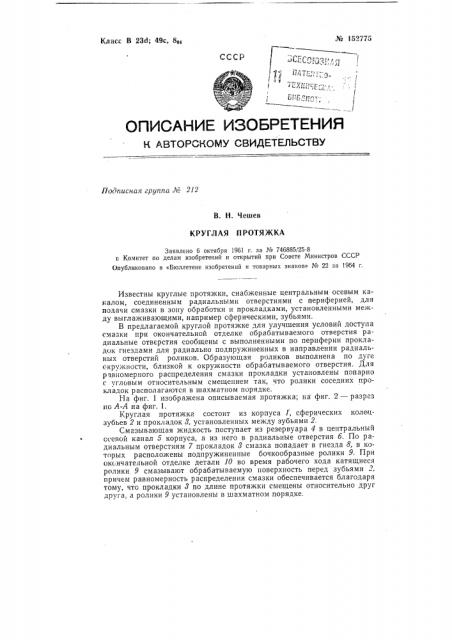

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Ло 212

В. Н, Чешев

КРУГЛАЯ П РОТЯ)ККА

Заявлено 6 октября 1961 r. за Лз 746885/25-8 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений и товарных знаков» ЛЬ 22 за 1964 г.

Известны круглые протяжки, снабженные центральным осевым какалом, соединенным радиальными отверстиями с периферией, для подачи смазки в зону обработки и прокладками, установленными между выглаживающими, например сферическими, зубьями.

В предлагаемой круглой протяжке для улучшения условий доступа смазки при окончательной отделке обрабатываемого отверстия радиальные отверстия сообщены с выполненными по периферии прокладок гнездами для радиально подпружиненных в направлении радиальных отверстий роликов. Образующая роликов выполнена по дуге окружности, близкой к окружности обрабатываемого отверстия. Для равномерного распределения смазки прокладки установлены попарно с угловым относительным смещением так, что ролики соседних прокладок располагаются в шахматном порядке.

На фиг. 1 изображена описываемая протяжка; на фиг. 2 — разрез по А-А на фиг. 1.

Круглая протяжкг состоит из корпуса 1, сферических колецзубьев 2 и прокладок 8, установленных между зубьями 2.

Смазывающая жидкость поступает из резервуара 4 в центральный осевой канал 5 корпуса, а из него в радиальные отверстия б. По радиальным отверстиям 7 прокладок 8 смазка попадает в гнезда 8, в которых расположены подпружиненные бочкообразные ролики 9. При окончательной отделке детали 10 во время рабочего хода катящиеся ролики 9 смазывают обрабатываемую поверхность перед зубьями 2. причем равномерность распределения смазки обеспечивается благодаря тому, что прокладки 8 по длине протяжки смещены относительно друг друга, а ролики 9 установлены в шахматном порядке. № 152775

Описываемая круглая протяжка позволяет улучшить качество обработки деталей большого диаметра и значительной длины, увеличить производительность и повысить долговечность инструмента.

Предмет изобретения

1. Круглая протяжка, снабженная центральным осевым каналом, соединенным радиальными отверстиями с периферией, для подачи смазки в зону обработки и прокладками, установленными между выглаживающими, например сферическими, зубьями, отличающаяся тем, что, с целью улучшения условий доступа смазки при окончательной стделке обрабатываемого отверстия, радиальные отверстия сооощены с выполненными по периферии прокладок гнездами для радиально подпружиненных в направлении радиальных отверстий роликов, образующая которых выполнена по дуге окружности, близкой к окружности обрабатываемого отверстия.

2. Круглая протяжка по п. 1, отличающаяся тем, что, с целью равномерной смазки всей поверхности, прокладки установлены попарно с угловым относительным смещением так, что ролики соседних прокладок располагаются в шахматном порядке.

7 д а Ю у /

/ иг1, A-A
