Реферат



- 5278l

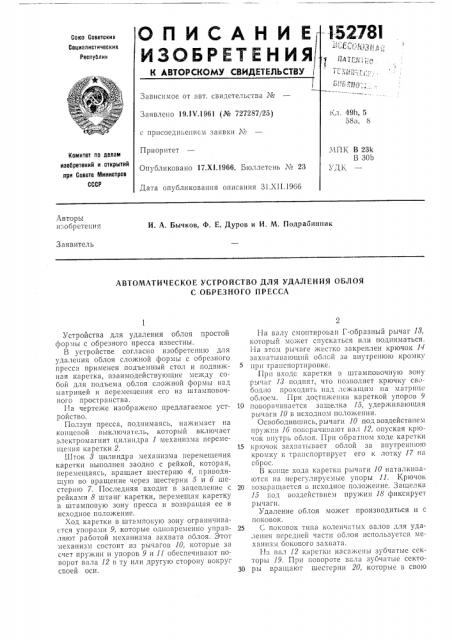

ОПИСАН И Е

ИЗОЬ Ет Е Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 49h, 5

58а, 8

Заявлено 19.IV.1961 (№ 727287/25) с присоедш епием заявки №

Приоритет

Опубликовано 17.Х1.1966. Бюллетень ¹ 23

Дата опубликования описания 31.XII.1966 т1ПК В 23k

В 30b - ËÊ

Комитет по делам изобретений и открытий лри Совете Министров

СССР

Авторы и:;обретения

И. А. Бычков, Ф. Е. Дуров и И. M. Подрабинник

Заявитель

АВТОМАТИЧЕСКОЕ УСТРОЙСТВО ДЛЯ УДАЛЕНИЯ ОБЛОЯ

С ОБРЕЗНОГО ПРЕССА

Устройства для удаления облоя простой формы с обрезного пресса известны.

В устройстве согласно изобретению для удаления облоя сложной формы с обрезного пресса применен подъемный стол и подвижная каретка, взаимодействующие между собой для подьема облоя сложной формы над матрицей и перемещения его из штамповочного пространства.

Иа чертеже изображено предлагаемое устройство.

Ползун пресса, поднимаясь, нажимает на концевой выключатель, который включает электромагнит цилиндра 1 механизма перемеще.*tm каретки 2.

Шток 8 цилиндра механизма перемещения каретки выполнен заодно с рейкой, которая, перемещаясь, вращает шестерню 4, приводящую во вращение через шестерни 5 и 6 шестерню 7. Последняя входит в зацепление с рейками 8 штанг каретки, перемещая каретку в штамповую зону пресса и возвращая ее в исходное положение.

Ход каретки в штампоьую зону ограничивастся упорами 9, которые одновременно управляют работой механизма захва-а облоя. Этот механизм состоит из рычагов 10, которые за счет пружин и упоров 9 и 11 обеспечивают поворот вала 12 в ту или другую сторону вокруг своей оси.

На валу c»oíòèðoüàí Г-образный рычаг 13, который моукет сп скяться или подниматься.

ha этом рычаге жестко закреплен крючок 14 захватывающий облсй за внутрешою кромку прп транспортировке.

Прп входс каретки в штамповочную зону рычаг 13 поднят, что позволяет крючку свободно проходить над лежащим на матрице облоем. При достижении кареткой упоров 9

10 поворачивается защелка 15, удерживающая рычаги 10 в исходном поло. кении.

Освободившись, рычаги 10 под воздействием пружин 16 поворачивают вал 12, опуская крючок внутрь оолоя. При обратном ходе каретки

15 кр очок захватывает облой за внугреншою кромку и транспортирует его к лотку 17 на сброс.

В конце хода каретки рычаги 10 наталкиваются на нерегулируемые упоры 11. Крючок

20 возвращается в исходное положение, Защелка

15 год воздействием пружин 18 фиксирует рычаги.

Удаление облоя может производиться и с поковок.

25 С поковок типа коленчатых валов для удалеши передней части облоя используется механизм бокового захвата.

1-1а вял 12 каретки насажсны зубчатые секторы 19. Прп повороте вяла зубчатые секто30 ры вращают шестерни 20, которые в свою

152781

Редактор Р. А. Киселева

Техред Л. Бриккер

Корректоры: Л. Е. Марисич и Т. Н. Костикова

Заказ 3886/7 Тираж 2650 Формат бум. 60X90 /з Объем 0,21 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прп Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография., пр. Сапунова, 2

3 очередь поворачивают рычаги захвата 21, закрепленные на валах 22.

Автоматическое устройство снабжено столом 28, по направляющим 24 которого поднимается облой.

Направляющие располагаются в пазах матриц и при обрезке поковки находятся на одном уровне с зеркалом штампа. После подьема ползуна пресса вместе с ходом каретки в штамповое пространство осуществляется подьем облоя до требуемой высоты. От цилиндра

25 через двуплечие рычаги 26 и 27, а также тяги 28 осуществляется подъем стола.

Подъемный стол вместе с установленным на нем выдвижным столом поднимается до определенной высоты.

Планка 29 выдвижного стола перемещается упорами 80, установленными на штангах каретки.

При ходе каретки назад облой захватывается крючком за внутреннюю кромку и задней частью этой же внутренней кромки захватывается планка и по планке выдвижного стола сталкивается в лоток 17. В конце хода каретка упорами 81 возвращает планку выдвижного стола в исходное положение, после чего подъемный стол опускается, а подушка пресса выталкивает поковку из матрицы.

Предмет изобретения

Автоматическое устройство для удаления облоя с обрезного пресса, от гичающееся тем, что, с целью удаления облоя сложной формы, 15 в устройстве применен подъемный стол и подвижная каретка, взаимодействующие между собой для подъема облоя над матрицей и перемещения его из штамповочного пространства.
