Класс В 63b; 65b, 10 № 152808
СССР
1(l

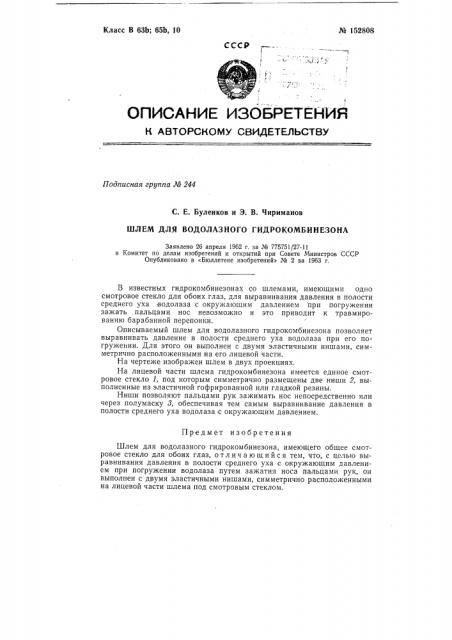

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
17одписная группа М 244
С. Е. Буленков и Э. В. Чириманов
ШЛЕМ ДЛЯ ВОДОЛАЗНОГО ГИДРОКОМБИНЕЗОНА
Заявлено 26 апреля 1962 r. за № 775751/27-11 в Комитет по делам изобретений и открытий при Совете Министров СССР
Опубликовано в «Бюллетене изобретений» № 2 за 1963 г.
В известных гидрокомбинезонах со шлемами, имеющими одно смотровое стекло для обоих глаз, для выравнивания давления в полости среднего уха водолаза с окружающим давлением при погружении зажать пальцами нос невозможно и это приводит к травмированию барабанной перепонки.
Описываемый шлем для водолазного гидрокомбинезона позволяет выравнивать давление в полости среднего уха водолаза при его по-. гружении. Для этого он выполнен с двумя эластичными нишами, симметрично расположенными на его лицевой части.
На чертеже изображен шлем в двух проекциях.
На лицевой части шлема гидрокомбинезона имеется единое смотровое стекло 1, под которым симметрично размещены две ниши 2, выполненные из эластичной гофрированной или гладкой резины.
Ниши позволяют пальцами рук зажимать нос непосредственно или через полумаску 8, обеспечивая тем самым выравнивание давления в полости среднего уха водолаза с окружающим давлением.
Предмет изобретения
Шлем для водолазного гидрокомбинезона, имеющего общее смотровое стекло для обоих глаз, от л и ч а ю шийся тем, что, с целью выравнивания давления в полости среднего уха с окружающим давлением при погружении водолаза путем зажатия носа пальцами рук, он выполнен с двумя эластичными нишами, симметрично расположенными на лицевой части шлема под смотровым стеклом.
