Реферат



Изобретение относится к распылительной технике и может быть использовано для очистки поверхностей водой под давлением. Цель изобретения - облегчение манипулирования и повышение надежности работы. Для этого средство для блокировки выполнено в виде размещенного шарнирно в корпусе 4 клапана поперечно относительно рабочего движения пружины балансира 17, имеющего концевые участки 23, 24 для взаимодействия каждым для открытия запорного клапана с опорной поверхностью одного из двух спусковых рычагов или с опорными поверхностями приводимых в действие спусковыми рычагами деталей. Наименьшее расстояние между примыкающими к балансиру опорными поверхностями спусковых рычагов или приводимыми в действие спусковыми рычагами деталями в предохранительном положении и осью 16 поворота балансира больше наибольшего расстояния между концевыми участками 23, 24 балансира и его осью 16 поворота. Балансир снабжен срабатывающим выступом для удержания его в предохранительном положении спусковых рычагов в исходном положении. Срабатывающий выступ выполнен в виде подпружиненного винтовой пружиной 20 болта 18, примыкающего одним торцом к балансиру 17, а другим - к винтовой пружине. Болт 18 и винтовая пружина 20 установлены во втулке 19. При одновременном приведении в действие обоих спусков рычагов опорная поверхность 25 рычажного штока 11, который перемещается под действием первого спускового рычага в продольном направлении корпуса 4 клапана, действует на концевой участок 24 балансира 17, а на противолежащий концевой участок 23 балансира действует опорная поверхность 26. 11 з.п. ф-лы, 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

А3..SU„„1528 (51) 4 В 05 В 9/00, 7/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н AATEHTY (а

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (211 4202563/23-05 (22) 20.05 ° 87 (31) Р 3617424. 6 (32) 23.05.86 (33) DE (46) 07, 12. 89. Бюл, М - 45 (75) Пауль Хаммельманн (DE) (53) 678,056 (088. 8) (56) Патент ФРГ Ф 2804844, кл. В 05 В 9/00, опублик, 1980.

2 (541 ПИСТОЛЕТ-РАСЕ 1ЛИТЕЛЬ

157) Изобретение относится к распылительной технике и может быть использовано для очистки поверхностей водой под давлением. Цель изобретения — облегчение манипулирования и повышение надежности работы. Для этого средство для блокировки выполнено в виде размещенного шарнирно в корпусе 4 клапана поперечно относительно рабочего

3 )528332 4

30 движения пружины балансира 17, имеющего концевые участки 23, 24 для взаимодействия каждым дпя открытия запорного клапана с опорной поверхностью одного иэ двух спусковых рычагов или с опорными поверхностями приводимых в действие спусковыми рычагами деталей. Наименьшее расстояние между примыкающими к балансиру опорными поверх- 0 ностями спусковых рычагов или приводимыми в действие пусковыми рычагами деталями в предохранительном положении и осью 16 поворота балансира больше наибольшего расстояния между 15 концевыми участка и 23, 24 балансира и его осью 16 поворота. Балансир снабжен срабатывающим выступом для удержания его в предохранительном поЛзобретение относится к распылительной технике и может быть использовано для очистки поверхностей водой под давлением.

Цель изобретения — облегчение манипулирования и повышение надежности работы.

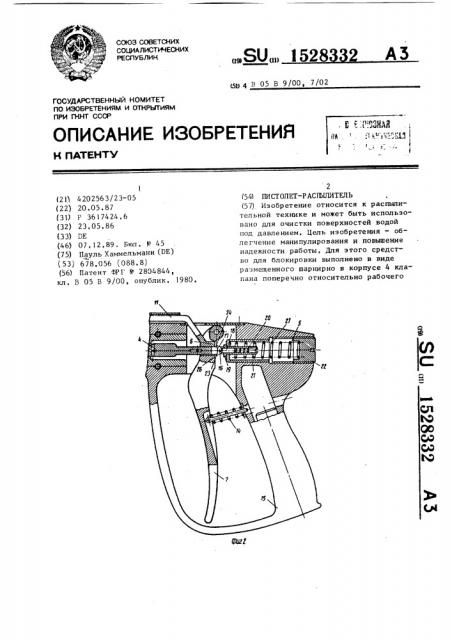

На фиг, 1. показан пистолет — распылитель высокого давления, продольный разрез; на фиг. 2 — фрагмент пистолета-распылителя в зоне запорного

35 клапана; на фиг. 3 — балансир при работе только одним спускным рычагом, нерабочее положение; на фиг. 4 — балансир при работе только вторым спускным рычагом, второе нерабочее поло- 40 жение, Пистолет-распылитель (фиг. 1) имеет патрубок 1 для подвода воды под давлением, к которому примыкает струйная труба 2, Между патрубком 1 подвода воды и струйной трубой 2 установлен запор ный клапан 3, корпус 4 которого нагружен пружиной 5 сжатия, Пистолет-распылитель содержит спускные рычаги 6 и 7. Спускной рычаг 6 закреплен с возможностью поворота на оси 8 качания и через толкатель 9 связан с муфтой 1 О,,которая в свою очередь соединена с рычажным штоком 11, который доходит до участка запорно55 го клапана 3. Муфта 10 установлена на струйной труб е 2 и противоположным толкателю 9 торцом опирается на пружину 12 сжатия, которая также усталожении спусковых рычагов в, исходном положении. Срабатывающий выступ выполнен в виде подпружиненного винтовой пружиной 20 болта 18, примыкакщего одним торцом к балансиру 17, а другим — к винтовой пружине. Болт

l 8 и винтовая пружина 20 установлены во втулке 19, При одновременном приведении в действие обоих спусковых рычагов опорная поверхность 25 рычажного штока ll, который перемещается под действием первого спускового рычага в продольном направлении корпуса 4 клапана, действует на концевой участок 24 балансира 17, а на противолежащий концевой участок 23 балансира действует опорная поверхность

26, 11 з.п.ф-лы, 4 ил, новлена на струйной трубе 2 и жестко закреплена в корпусе 13.

Второй спускной рычаг 7 также удерживается с прижатием, а именно пружиной 14 сжатия, которая опирается на рукоятку 15 с одной стороны, а с другой стороны — на спускной рычаг 7, На фиг, 1 и 2 изображено положение запорного клапана, в котором ни один из спускных рычагов 6 и 7 не приведен в действие.

На свободном конце корпуса 4 клалана, т,е, на противоположном струйной трубе 2 конце, который Ф настоящем примере выполнен вильчатым, между плечами вилки установлен с возможностью поворота на болте 16 балансир

17.

На противоположной корпусу 4 клапана стороне балансир 17 опирается на торец болта 18, установленного во втулке 19, а другой конец которого образует опорную поверхность для винтовой пружины 20, которая закреплена во втулке 19 с помощью винта 21 без головки. Пружинящее усилие, действующее через болт 8 на балансир 17 в ненагруженном состоянии, эффективно и постоянно удерживает балансир 17 в определенном положении, поэтому исключен неконтролирующий поворот, Втулке 19 своим выступающим буртиком прилегает к дну втулки 21, внутри которой размещена пружина 5, одним концом упирающаяся в дно втулки

1528332

2 I с внутренней стороны, а дру гим концом в торец винта 22.

Балансир 17 имеет кольцевые участки 23 и 24 для взаимодействия с опор5 ными поверхностями 25 и 26 рычажного штока 11, соединенного с муфтой 10 и соответственно рычага 7.

В передней части пистолета-распылителя закреплена предохранительная скоба 27.

Пистолет-распылитель работает следующим образом, По причинам безопасности приведение в действие пистолета-распылителя 15 высокого давления возможно только тогда, когда одновременно приводится в действие два спускных рычага 6 и 7, один левой и другой правой руками, При приведении в действие только од- 20 ного спускного рычага 6 или 7, эапорный канал 3 остается закрытым и поток воды через патрубок и соответственно струйную трубу 2 заперт.

При одновременном приведении в дей-25 ствие спускных рычагов 6 и 7 опорная поверхность 25 рычажного штока 11, который перемещается под действием спускного рычага 6 в продольном направлении корпуса 4 клапана, действует на 30 концевой участок 24 балансира 17 и на противолежащий концевой участок 23 балансира 17 действует опорная поверхность 26, При одновременном применении опорной поверхности 25 рычажного штока 11 и опорной поверхности 26 и концевым участкам 24 и 23 балансира 17 находится в положении равновесия, поэтому кор-пус 4 клапана может перемещаться в 40 осевом направлении, а именно, преодолевая усилие пружины 5, которая опирается на дно втулки 21.

При осевом перемещении корпуса 4 клапана путь между патрубком 1 подво- 45 да воды под давлением и струйной тру1 бой 2, который был закрыт запорным клапаном 3, освобождается и возможно свободное прохождение воды, Если же в действие приводится толь- gp ко один спускной рычаг 6 или 7, как показано на фиг. 3 и 4, то балансир

17 нагружается с одной стороны и не служит для передачи усилия и тем самым для продольного перемещения корпу-55 са 4 клапана, поэтому запорный клапан

3 остается закрытым.

На фиг. 3 показано положение балансира 17 при приведении в действие рычага 7, при котором рычажный шток I ). поворачивает балансир 17 вокруг болта

l6, С другой стороны расстояние наружной кромки балансира 17 от болта

l6 меньше наименьшего расстояния торцовой поверхности 26 рычага 7 от болта 16 балансира 17 в частности в исходном положении рычага 7, То же самое относится к расстоянию наружной кромки концевого участ ка 24 балансира 17 к наименьшему pac= стоянию опорной поверхности 25 рычажного штока 11 от болта 16, Этим обеспечивается то, что балансир 17 свободно движется тогда, когда приводится в действие только один спускной рычага 6 и 7 и, тем самым, меры безопасности не принимаются °

Приведение в действие только одного спускного рычага 7 изображено на фиг. 4, на которой отчетливо видно, что балансир 17 наклонен в одну сторону и в результате описанного свободного хода эффективно предотвращается отпирание клапана 3 вследствие осевого перемещения корпуса 4 клапана.

Как видно иэ фиг, 1, передний спускной рычаг 6 с предохранительной скобой 27 с преимуществом имеют возможность по меньшей мере частичного поворота вокруг струйной трубы 2. Эта мера обеспечивает равную воэможность управления пистолетомраспылителем высокого давления как с правой, так и левой основной рабочей рукой, Фор мул а из обретения

1. Пистолет-распылитель высокого давления, содержащий патрубок подачи воды, примыкающую к нему струйную трубу, установленный между патрубком подвода воды и струйной трубой подпружиненный эапорный клапан со средством для блокировки и два спусковых рычага для управления левой и правой рукой, причем в предохранительном положении по меньшей мере одного спускного рычага прохождение потока через патрубок в соотвественно струйную трубу закрыто, о т л и ч а ю— шийся тем, что, с целью облегчения манипулирования и повышения надежности работы, средство для блокировки выполнено в виде размещенного шарнирно в корпусе клапана поперечно - от1528332 в исходном положении.

4. Пистолет-распылитель по п,3, отличающийся тем, что срабатывающий выступ выполнен в виде подпружиненного винтовой пружиной бол- 30 та, примыкающего одним торцом к балансиру, а другим — к винтовой пружине.

5. Пистолет-распылит ел ь по и, 4, отличающийся тем, что он снабжен втулкой, при этом болт и винтовая пружина установлены во втулке, 6. Пистолет-растлитель по и ° 1, отличающийся тем, что корпус клапана на свободном конце выпол- 40 нен вильчатым, причем балансир закреплен между плечами вилки посредством болта, носительно рабочего движежя пружины балансира, имеющего концевые участки для взаимодействия каждым для открытия запорного клапана с опорной поверхностью одного из спусковых рычагов или с опорными поверхностями приводимых в действие спусковыми рычагами деталей.

2. Пистолет-распылитель по п. I отличающийся тем,что наименьшее расстояние между примыкающими к балансиру опорными поверхностями спусковых рычагов или приводимыми в действие спусковыми рычагами деталями в предохранительном положении и осью поворота балансира больше наибольшего расстояния между концевыми участками балансира и его осью поворота, 3. Пистолет-распылитель по п,1, о т л и ч а ю щ и и с. я тем, что балансир снабжен срабатывающим выступом для удержания его в предохранительном положении спусковых рычагов

7, Пистолет-распылитель по пп. 1-6, отличающийся тем, что он снабжен размещенной в его корпусе секционной втулкой с пружиной сжатия, охватывающей втулку с болтом, н винтовой пружиной, при этом корпус клапана установлен с воэможностью контакта свободным концом с наружной поверхностью дна секционной втулки °

8, Пистолет-распылитель по пп, 5 и 7, отличающийся тем, что втулка выполнена с выступом, опирающимся на наружную поверхность дна секционной втулки.

9, Пистолет-распылитель по и. 1, отличающийся тем, что он снабжен соединенным с передним спускным рычагом толкателем и установленной на струйной трубе муфтой с рычажным штоком, при этом толкатель установлен с возможностью контакта с муфтой, а рычажный шток имеет торец, размещенный у запорного клапана на участке размещения балансира.

10. Пистолет-распылитель по п ° 9, отличающий с я тем, что он снабжен охватывающим струйную трубу корпусом и размещенной в нем пружиной сжатия, опирающейся на противоположный переднему спусковому рычагу торец муфты.

11. Пистолет-распылитель по п ° 1, отличающийся тем, что между рукояткой и вторым спускным рычагом установлена пружина, опускающаяся одним торцом на рукоятку, а другим— на второй спусковой рычаг, 12, Пистолет-распылитель по и. 1, отличающийся тем, что передний спускной рычаг установлен с возможностью по меньшей мере частичного поворота вокруг струйной трубы.
