Реферат



Изобретение относится к сельскому хозяйству и может быть использовано в многоопорных дождевальных машинах фронтального действия. Целью изобретения является повышение равномерности полива и надежности в работе. Многоопорная дождевальная машина содержит генератор 1, основной насос 2, основной трубопровод 4 с короткоструйными насадками 5 и опорными тележками с электроприводами 6 и прибор синхронизации в линию 7. Распределитель 8 выходными каналами 12 и 13 связан соответственно с основным 4 и дополнительным 19 трубопроводами. Дополнительный трубопровод 19 снабжен среднеструйными дождевальными аппаратами 20. Управляющим 11 и входным 10 каналами распределитель 8 связан через обратный клапан 21 с выходным патрубком 3 основного насоса 2 и непосредственно - с выходным патрубком 22 дополнительного насоса 23. Входной патрубок 24 соединен с выходным патрубком 3 основного насоса 2. Выход генератора 1 подключен к электродвигателю 25 дополнительного насоса 23 через реле 26, установленное между прибором синхронизации в линию 7 и электроприводами 6 опорных тележек. При недопустимом искривлении основного трубопровода 4 прибор синхронизации в линию 7 через реле 26 включает дополнительный насос 23 и вода через распределитель 8 подается в дополнительный трубопровод 19 со среднеструйными дождевальными аппаратами 20. 4 ил.

С0103 СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (s1> 4 А 01 (25/09 й".,Е".,ON .,А .Л! (т.1, hf „!

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4204011/30-15 (22) 02.03.87 (46) 15.12.89. Вюл. ¹ 46 (71) Ленинградский сельскохозяйственный институт (72) В.С.Зарицкий, З.Ш.Юлдашев, В.И.Алексеев, А.А.Н3лдашев и К.И.Илжанов (53) 631.347.1(088.8) (56) Авторское свидетельство СССР

h " 1161016, кл . А 01 G 25/09, 1983.

Руководство по эксплуатации дождевальной машины "Кубань". Л.: ЦНИИ

"Румб", 1981, (54) МНОГООПОРНАЯ ДОЖДЕВАЛЬНАЯ МАШИНА (57) Изобретение относится к сельскому хозяйству и может быть использовано в многоопорных дождевальных машинах фронтального действия. Це-!

„„80„„1528389 А 1 лью изобретения является повышение равномерности полива и надежности в работе. Многоопорная дождевальная машина содержит генератор t, основной насос 2, основной трубопровод 4 с короткоструйньп1н насадками 5 и опорными тележками с электроприводами 6 и прибор 7 синхронизации в линию. Распределитель 8 выходными каналами 12 и 13 связан соответственно с основным 4 и дополнительным 19 трубопроводами. Дополнительный трубопровод 19 снабжен среднеструйными дождевальными аппаратами 20. Управляющим 11 и входным 10 каналами распределитель 8 связан через обратный клапан 21 с выходным патрубком 3 основного насоса 2 и непосредственно с выходным патрубком 22 дополнительного насоса 23. Входной патрубок

24 соединен с выходным патрубком 3

1528389 бопровода 4 прибор 7 синхронизации в линию через реле 26 включает дополнительный насос 23 и вода через

5 распределитель 8 подается в дополнительный трубопровод 19 со среднеструйными дождевальными аппаратами

20. 4 ил.

Изобретение относится к сельскому хозяйству и может быть использовано в многоопорных широкозахватных дождевальных машинах фронтального действия.

Целью изобретения. является повышение равномерности полива и надежности в работе.

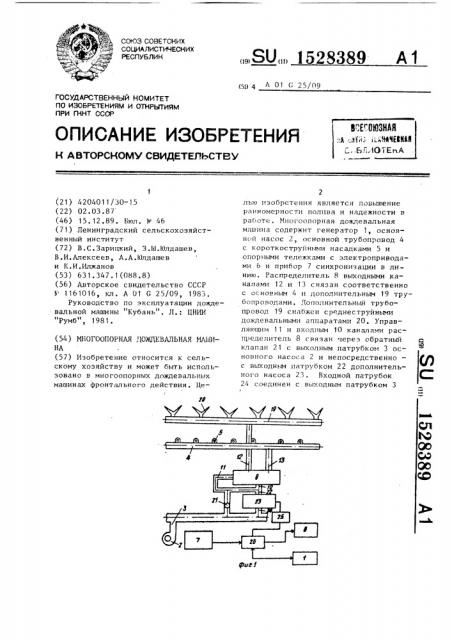

На фиг.1 изображена принципиальная гидравлическая схема многоопорной . дождеваЛьной машины; на фиг.2 — схема распределения орошаемой воды; на

25 фиг.3 — распределитель орошаемой воды в положении, когда полив происходит из низконапорных дождевальных насадок; на фиг.4 — то же, когда полив происходит среднеструйными дождевателями. 30

Многоопорная дождевальная машина включает генератор 1, основной насос

2 с выходным патрубком 3, основной трубопровод 4 с короткоструйными насадками 5 и опорными тележками с электроприводом б и прибор 7 синхрони зации в линию. Распределитель 8 выполнен в виде корпуса 9 с входным

10 управляющим 11 и выходными 12 и

13 каналами, поршня 14 со штоком 15, 40 плунжеров 16 и 17 и пружины 18. Плунжеры 16 и 17 установлены на расстоянии, равном расстоянию между выходными каналами 12 и 13. Распределитель

8 выходными каналами 12 и 13 связан 45 соответственно с основным трубопроводом 4 и с дополнительным трубопроводом 19 со среднеструйными дождевальными аппаратами 20. Управляющим

11 и входным 10 каналами через обрат- 50 ный клапан 21 распределитель 8 связан с выходным патрубком 3 основного насоса 2 и непосредственно с выходным патрубком 22 дополнительного насоса 23, входной патрубок 24 соединен с выходным патрубком 3 основного насоса 2. Выход генератора 1 подключен к электродвигателю 25 дополнительного насоса 23 через реле 26 межосновного насоса 2. Выход генератора 1 подключен к электродвигателю 25 дополнительного насоса 23 через реле 26, установленное между прибором

7 синхронизации в линию и электроприводами 6 опорных тележек ° При недопустимом искривлении основного труду прибором 7 синхронизации в линию и электроприводом 6 опорной тележки.

Машина работает следующим образом.

Движение тележек дождевальной машины осуществляется электроприводом б опорных тележек, на который ггтание поступает через реле 26 от генератора 1. Если какая-нибудь тележка выбежит относительно соседних тележек, например вперед, то прибор 7 синхронизации в линию подает команду на реле 26, которое переключает питание на электродвигатель 25 дополнительного насоса 23 ° Дополнительный насос 23 создает давление, обратный клапан 21 закрывается и не будет обратной утечки воды в патрубок 3 насоса 2. Вода под высоким давлением после дополнительного насоса 23 поступает во внутреннюю полость распределителя 8 перед поршнем 14. Как только поршень 14 переместится вправо, вода поступает на среднеструйные дождеватели 20 через канал

12 и трубопровод 19. При дальнейшем движении дождевальной машины электропривод 6 опорной тележки от прибора 7 синхронизации в линию получает другую команду через реле 26.

Электродвигатель 25 дополнительного насоса 23 отключается, обратный клапан 21 открывается, и вода через обратный клапан 21 поступает во внутреннюю полость распределителя 8 по каналу 11, минуя дополнительный насос 23. Под действием пружины 18 пор шень 14 возвращается в прежнее положение, вода поступает через выходной канал 13 в дополнительный трубопровод 4 к низконапорным дождевальным насадкам 5, дающим близко идущий факел полива.

Таким образом, при движении дождевальной машины полив осуществляет" ся только низконапорными дождевальными насадками близко идущим факелоФ," полива, а при остановках дождевальной 1528389 машины полив — только среднеструйными дождевателями, дающими далеко идущий факел полива ° Поэтому при любых внезапных остановках дождевальной машины далеко идущий (удаленный на

15 м) факел полива орошает землю, которая успеет впитать влагу, а под дождевальной машиной будет сухо, не образуются глубокие лужи и машина не вязнет в грязи.

Формула и з обре т е н и я

Многоопорная дождевальная машина, включающая генератор, насос, трубопровод с короткоструйными насадками, опорными тележками с электроприводом и прибор синхронизации в линию, отличающаяся тем, 2О что, с целью повышения равномерности полива и надежности в работе, машина снабжена дополнительным трубопроводом со среднеструйными дождевальными аппаратами и дополнительным насосом с электродвигателем, распределителем с управляющим, входным и выходными каналами, реле и обратным клапаном, при этом распределитель выходными каналами связан соответственно с основным и дополнительным трубопроводами, управляющим и входным каналами через обратный клапан — с выходным патрубком основного насоса и непосредственно с выходным патрубком дополнительного насоса, входной патрубок которого соединен с выходным патрубком основного насоса, а выход генератора подключен к электродвигателю дополнительного насоса через реле, включенное между прибором синхронизации в линйю и электроприводами опорных тележек.!

528389

12 17
