Устройство для создания двигательной физической нагрузки на конечности животного

Устройство для создания двигательной физической нагрузки на конечности животного

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскому хозяйству, в частности к тренажерам для животных. Цель изобретения - повышение эффективности его работы. Механизм изменения скорости движения ленты транспортера выполнен в виде кинематически связанного с осью ведущего барабана 4 подпружиненного фрикционного вариатора со взаимно перпендикулярными осями вращения его элементов, имеющими ведомый 14 и ведущий 11 диски. Платформа 17 шарнирно закреплена на оси барабана 4. Ведомый диск 14 вариатора имеет подпружиненную фрикционную муфту. При нахождении животных у кормушки 18 включают привод движения транспортера 1, перемещающего животного к платформе 17. Нагрузка Р<SB POS="POST">2</SB> находится ближе к ведомому барабану 2, ведомый диск 14 вариатора - в верхнем положении, скорость транспортера 1 максимальная. При смещении нагрузки Р<SB POS="POST">1</SB> или Р<SB POS="POST">3</SB> от животного скорость транспортера за счет дисков 11 и 14 минимальна, что облегчает передвижение животного к кормушке 18 или на платформу 17. 1 з.п. ф-лы, 4 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (19) (11) А1 (51) 4 А 01 К 15/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

К А8ТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4333503/30-15 (22) 30.10.87 (46) 15.12.89. Бюл. М 46 (71) Ленинградский сельскохозяйственный институт (72) Е.А.Федоров, А.И.федоров и Н.С.Лебедев (53) 631.22.636 (088.8) (56) Авторское свидетельство СССР

М 1456069, кл. А О1 К 15/02, 1987. (54) УСТРОЙСТВО ДЛЯ СОЗДАНИЯ ДВИГАТЕЛЬНОЙ ФИЗИЧЕСКОЙ НАГРУЗКИ НА КОНЕЧНОСТИ ЖИВОТНОГО (57) Изобретение относится к сельскому хозяйству, в частности к тренажерам для животных. Цель изобретения повышение эффективности его работы.

Механизм изменения скорости движения ленты транспортера выполнен в виде кинематически связанного с осью веду2 щего ба рабана 4 подпружиненного фрикционного вариатора со взаимно перпендикулярными осями вращения его элементов, имеющими ведомый 14 и ведущий

11 диски. Платформа 17 шарнирно закреплена на оси барабана 4. Ведомый диск 14 вариатора имеет подпружиненную фрикционную муфту. При нахождении животных у кормушки 18 включают привод движения транспортера 1, перемещающего животное к платформе 17. Нагрузка Р находится ближе к ведомому барабану 2, ведомый диск 14 вариатора — в верхнем положении, скорость транспортера 1 максимальна . При смещении нагрузки P или Р от животного скорость транспортера за счет дисков 11 и 14 минимальна, что облегчает передвижение животного к кормушке

18 или на платформу 17 ° 1 э.п.ф-лы, 4 ил.

1528405

Изобретение относится к сельскому хозяйству, в частности к тренажерам для животных.

Цель изобретения - повышение эффективности его работы.

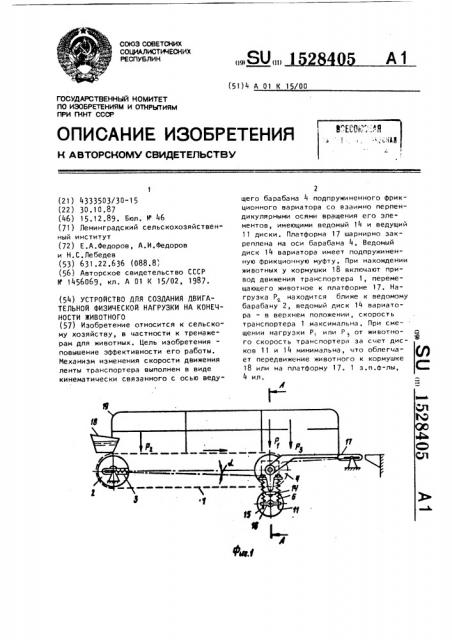

На фиг. 1 изображено устройство для создания двигательной физической нагрузки на конечности животных, вид сбоку; на фиг. 2 - сечение А-А íà 10 фиг ° 1; на фиг. 3 - группа устройств с общим приводом, вид в плане; на фиг. 4 - сечение Б-Б на фиг. 2.

Устройство для создания двигательной физической нагрузки на конечнос- 15 ти животных содержит ленточный транспортер 1 с ведомым барабаном 2 и натяжным устройством 3, ведущий барабан

4 с осью 5 его вращения, которая подпружинена пружинами 6 сжатия и кине- 20 матически соединена с валом 7 привода вращения, содержащего редуктор 8 с электродвигателем 9, через коническую передачу 10 и дисковый вариатор. 25

Дисковый вариатор содержит ведущие диски 11 и 12, подпружиненные пружиной 13, например тарельчатой, и ведомые диски 14. Ось ведущего барабана направлена стержнями 15 в направляю- 30 щих втулках 16 и шарнирно соединена с поворотной переходной платформой

17. Устройство содержит также кормушку 18 и ограждения 19. Вал привода размещен в опорах 20, а ведомый диск 35

14 вариатора имеет подпружиненную пружиной 21 фрикционную муфту 22, расположенную на валу 23.

Устройство работает следующим образомм. 40

При нахождении животных у кормушки 18 включают привод 9 движения транспортера 1, который перемещает животное от кормушки к платформе 17.

Поскольку расположение нагрузки Р 45 от животного ближе к ведомому барабану 2, ось ведущего барабана 4 и ведомый диск 14 вариатора находятся в поднятом положении за счет действия пружин 6, скорость движения транспортера 1 максимальна и животное быстро перемещается от кормушки к неподвижной платформе 17. При смещении жи.вотного к оси 5 ведущего вала нагрузка P от него полностью передается 55 г на ось 5 барабана 4, последняя совместно с барабаном 4 и ведомым диском

14 опускается, сжимая пружину 6, по-,= является угол рс, положения транспортера относительно горизонта. Скорость движения транспортера становится минимальной за счет действия дисков

11, 12 и 14 вариатора, что облегчает передвижение животного обратно к кормушке 18 или на переходную платформу 17. При переходе животного с платформы 17 на транспортер 1 скогрость движения ленты также минимальна, что облегчает этот переход, поскольку нагрузка Р также расположена вблизи оси 5.

При действии максимальной вертикальной нагрузки Р< на ось ведущего барабана 4 барабан может быть отключен от привода его вращения путем смещения диска 14 до упора на втулке

16, сжатия пружины 21 и отключения муфты 22. После передвижения животного на транспортере и уменьшения нагрузки Р< на барабан 4 под действием пружины 21 вновь включается фрикционная муфта 22 и барабан 4 подключается к приводу его вращения. формула и з о б р е т е н и я

1. Устройство для создания двигательной физической нагрузки на ко- нечности животного, содержащее ленточный транспортер с ведущим и ведоMblM барабанами, в одном торце которого укреплена кормушка, а в другом платформа, привод транспортера с механизмом изменения скорости движения его ленты, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности его работы, механизм изменения скорости движения ленты транспортера выполнен в виде кинематически связанного с подпружиненной осью ведущего барабана фрикционного вариатора с взаимно перпендикулярными осями вращения его элементов,. имеющими ведомый и ведущий диски, причем платформа шарнирно закреплена на оси упомянутого барабана.

2. Устройство по и. 1, о т л и ч а ю щ е е с я тем, что ведомый диск вариатора имеет подпружиненную фрикционную муфтч.

1528405 г.2

l528405
