Реферат



Изобретение относится к медицине. Цель - сокращение времени исследования, повышение качества снимков и снижение трудоемкости - достигается тем, что в процессе движения томографической системы выполняют первый снимок, затем на протяжении 6, 5 см при центральном положении излучателя отключают или экранируют рентгеновское излучение. После этого в процессе дальнейшего движения томографической системы производят второй снимок стереопары на другой пленке.

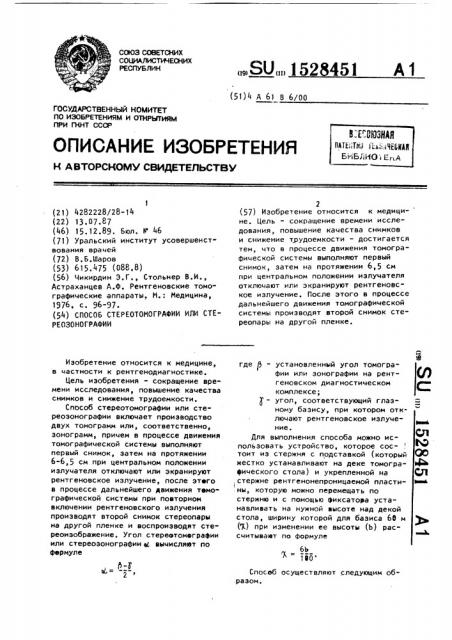

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„„SU„„152 451 (51) 4 A 61 в барр

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ бь

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4282228/28-14 (22) 13 07.87 (46) 15.12.89. Бюл. М 46 (71) Уральский институт усовершенствования врачей (72) В.БвШаров (53) 615.475 (088.8) (56) Чикирдин Э.Г., Стольнер В.И., Астраханцев А.ф. Рентгеновские томографические аппараты. М, Медицина, 1976, с ° 96-97. (54) СПОСОБ СТЕРЕОТОМОГРАФИИ ИЛИ СТЕРЕОЗОНОГРАФИИ

Изобретение относится к медицине, в частности к рентгенодиагностике.

Цель изобретения - сокращение времени исследования, повышение качества снимков и снижение трудоемкости.

Способ стереотомографии или стереозонографии включает производство двух томограмм или, соответственно, зонограмм, причем в процессе движения томографической системы выполняют первый снимок, затем на протяжении

6-6,5 см при центральном положении излучателя отключают или экранируют рентгеновское излучение, после этего в процессе дальнейшего движения темографической системы при повторном включении рентгеновского излучения производят второй снимок стереопары на другой пленке и воспроизводят стереоиэображение. Угол стереетомеграфии или стереозонографии а вычисляют по фермуле г (57) Изобретение относится к медицине. Цель — сокращение времени исследования, повышение качества снимков и снижение трудоемкости - достигается тем, что в процессе движения томографической системы выполняют первый снимок, затем на протяжении 6,5 см при центральном положении излучателя отключают или экранируют рентгеновское излучение. После этого в процессе дальнейшего движения томографической системы производят второй снимок стереопары на другой пленке. гйе P - установленный угол томографии или зонографии на рентгеновском диагностическом С:: комплексе; - угол, соответствующий глаз- р ному базису, при котором отключают рентгеновское излучение.

Для выполнения способа можно использовать устройство, которое сос- тоит из стержня с подставкой (который 0 жестко устанавливают на деке томогра- >Р фического стола) и укрепленной íà Ql стержне рентгенонепроницаемой пласти1 ны, которую можно перемещать по стержню и с помощью фиксатора устанавливать на нужной высоте над декой стола, ширину которой для базиса 66 м с (7.) при изменении ее высоты (Ь) рассчитывают по формуле

Способ осуществляют следующим образом.

1528451 формула изобретения

P-2N

Ы. =

Например если установленный угол о томографии равен 45, то угол стереотомографии oL будет равен

Составитель Н,Галамага

Редактор Л.Веселовская Техред Н.Дидык Корректор В.Кабаций

Заказ 7533/6 Тираж 643 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035,;1осква, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.Óæãoðoä, ул. Гагарина,101

На деке стола соответственно центральному положению излучателя при движении томографической системы устанавливают устройство для стереотомографии таким образом, чтобы пластина устройства перекрывала расстояние в 6 см, которое должен пройти излучатель в центральном его положении и которое равно глазному базису. Для этого пластина шириной 5 см и длиной

25 см должна находиться на высоте

83 см над декой томографического стола при фокусном расстоянии 100 см.

Затем укладывают пациента на стол, устанавливают нужную глубину среза и угол томографии, центрируют излучатель °

Первое изображение получают в процессе движения излучателя иэ правого крайнего до центрального положения излучателя, затем быстро меняют кассету с пленкой, вновь включают рентгеновское излучение и приводят в движение томографическую систему для формирования второго иэображения.

Таким образом, получают два томографических изображения с базисом в

6 см и излучают их с помощью стереоскопа или других устройств для воспроизведения стереоиэображения. При этом угол стереотомографии или стереозонографии расчитывают по формуле

45 -6

oc = ------ = 15 5

Стереотомограммы удовлетворительного качества получают уже при установленном угле 30 (угол стереотомографии о

12 ), Для производства стереозонограмм на рентгеновском диагностическом ком1р плексе достаточно установить угол о

15, тогда угол стереозонографии будет равен

15 -6 4 о

15 = --2--- = 4,5

Способ можно выполнить на любом рентгеновском аппарате или рентгеновском диагностическом комплексе, оборудованном томографической приставкой.

Способ стереотомографии или стереозонографии, включающий получение двух томограмм или зонограмм и воспроизведение стереоизображения, о т л и ч а ю шийся тем, что, с целью сокращения времени исследования, повышения качества снимков и снижения

30 трудоемкости, в процессе движения томографической системы выполняют первый снимок, затем на протяжении 66,5 см при центральном положении излучателя отключают или экранируют рентгеновское излучение, после этого в процессе дальнейшего движения томографической системы производят второй снимок стереопары на другой пленке.
