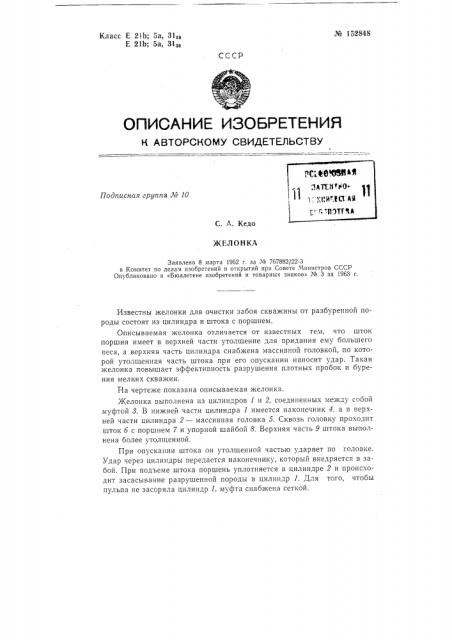

М 152848
Класс Е 21b; 5а, 311, Е 21b; 5а, 31а0
СССР
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Н АВТОРСНОМУ СВИДЕТЕЛЬСТВУ
Г1одписная группа ЛВ 10
С. А, Кедо
)КЕЛОН КА
Заявлено 8 марта 1962 г. за ¹ 767882/22-3 в Комитет по делам изобретений и открытий прн Совете Министров СССР
Опубликовано в «Бюллетене изобретений и товарных знаков» № 3 за 1963 г.
Известны желонки для очистки забоя скважины от разбуренной породы состоят из цилиндра и штока с поршнем.
Описываемая желонка отличается от известных тем, что шток поршня имеет в верхней части утолщение для придания ему большего веса, а верхняя часть цилиндра снабжена массивной головкой, по которой утолщенная часть штока при его опускании наносит удар. Такая желонка повышает эффективность разрушения плотных пробок и бурения мелких скважин.
На чертеже показана описываемая желонка. Келонка выполнена из цилиндров 1 и 2, соединенных между собой муфтой 8. В нижней части цилиндра 1 имеется наконечник 4, а в верхней части цилиндра 2 — массивная головка 5. Сквозь головку проходит шток б с поршнем 7 и упорной шайбой 8. Верхняя часть 9 штока выполнена более утолщенной.
При опускании штока он утолщенной частью ударяет по головке.
Удар через цилиндры передается наконечнику, который внедряется в забой. При подъеме штока поршень уплотняется в цилиндре 2 и происходит засасывание разрушенной породы в цилиндр 1. Для того, чтобы пульпа не засоряла цилиндр 1, муфта снабжена сеткой. № 152848
Предмет изобретения
Желонка, выполненная из цилиндра и штока с поршнем для засасывания разбуренной породы с забоя скважины, отличающаяся тем, что, с целью повышения эффективности разрушения плотных пробок или бурения мелких скважин, шток поршня имеет в верхней части утолщение для придания ему большего веса, а верхняя часть цилиндра снабжена массивной головкой, по которой утолщенная часть штока при опускании последнего наносит удар.
