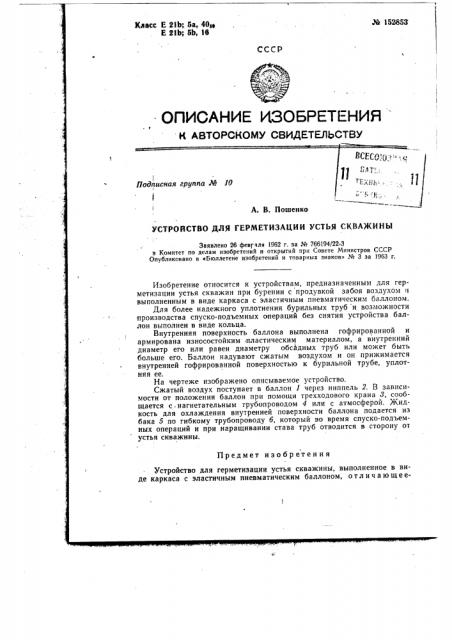

¹ 152853

Класс Е 21Ь; ба, 40аа

Е 21Ь; Sb, 18

СССР

EH

К А8ТОРСКОМУ С8ИДЕТЕЛЬСТВУ

А. В. Пошенко

УСТРОЙСТВО ДЛЯ ГЕРМЕТИЗАЦИИ УСТЬЯ СКВАЖИНЫ

Заявлено 26 февГаля l962 r. за № 766194/22-.3 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в <бюллетене изобретений и товарных знаков> № 3 за )963 г.

Изобретение относится к устройствам, предназначенным для герметизации устья скважин при бурении с продувкой забоя воздухом и выполненным в виде каркаса с эластичным пневматическим баллоном.

Для более надежного уплотнения бурильных труб и возможности производства спуско-подъемных операций без снятия устройства баллон выполнен в виде кольца.

Внутренняя поверхность баллона выполнена гофрированной и армирована износостойким пластическим материалом, а внутренний диаметр его или равен диаметру обсадных труб или может быть больше его. Баллон надувают сжатым воздухом и он прижимается внутренней гофрированной поверхностью к бурильной трубе, уплотняя ее.

На чертеже изображено описываемое устройство.

Сжатый воздух поступает в баллон 1 через ниппель 2. В зависимости от положения баллон при помощи трехходового крана 3, сообщается с.нагнетательным трубопроводом 4 или с атмосферой. Жидкость для охлаждения внутренней поверхности баллона подается из бака 5 по гибкому трубопроводу б, который во время спуско-подъемных операций и при наращивании става труб отводится в сторону от устья скважины.

Предмет изобретения

Устройство для герметизации устья скважины, выполненное в виде каркаса с эластичным пневматическим баллоном, отличающее№ )52853 ся тем, что, с целью надежности уплотнения бурильных труб и возможности производства спуско-подьемных операций без снятия устройства с устья скважины, баллон выполнен в виде кольца с внутренней гофрированной поверхностью, армированной износостойким пластическим материалом с внутренним диаметром ббльшим или равным диаметру обсадных труб.
