Устройство для разливки жидкого металла

Устройство для разливки жидкого металла

Иллюстрации

Показать все

Реферат



Изобретение относится к металлургии и литейному производству. Цель изобретения - повышение надежности и улучшение условий обслуживания. При повороте емкости вокруг шарнира 5 приемный лоток 1 опускается до соприкосновения катков 10 и направляющих 11. При дальнейшем повороте емкости приемный лоток 1 перемещается относительно раздаточного лотка 6. Расстояние между разливочным носком 3 емкости и приемным лотком автоматически поддерживается минимальным без участия обслуживающего персонала, что позволяет сократить потери металла, увеличить надежность работы и улучшить условия обслуживания. 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

А1 (19) (111

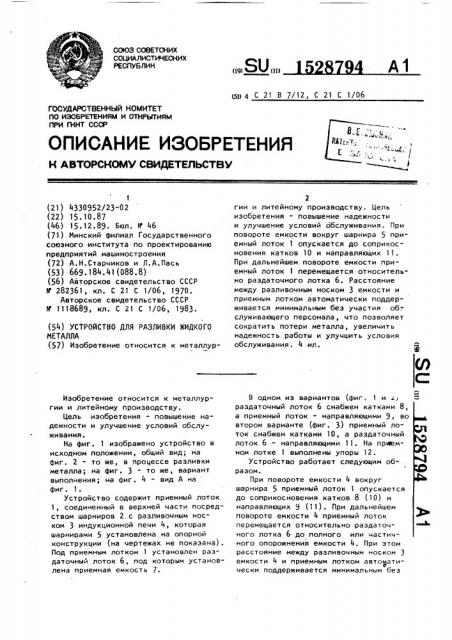

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

Il0 ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4330952/23-02 (22) 15.10.87 (46) 15.12.89. Бюл. 1! 46 (71) Минский филиал Государственного союзного института по проектированию предприятий машиностроения (72) А.Н.Старчиков и Л.А.Пась (53) 669.184.41(088.8) (56) Авторское свидетельство СССР и 282361 кл. С 21 С 1/06, 1970.

Авторское свидетельство СССР и 1118689, кл. С 21 С 1/06, 1983. (54) УСТРОЙСТВО ДЛЯ РАЗЛИВКИ ЖИДКОГО

МЕТАЛЛА (57) Изобретение относится к металлурИзобретение относится к металлургии и литейному производству.

Цель изобретения - повышение надежности и улучшение условий обслуживания.

На фиг. 1 изображено устройство в исходном положении, общий вид; на фиг. 2 - то же, в процессе разливки металла; на фиг. 3 - то же, вариант выполнения; на фиг. 4 — вид А на фиг. 1.

Устройство содержит приемный лоток

1, соединенный в верхней части посредством шарниров 2 с разливочным носком 3 индукционной печи 4, которая шарнирами 5 установлена на опорной конструкции (на чертежах не показана).

Под приемным лотком 1 установлен раздаточный лоток 6, под которым установлена приемная емкость 7. (я) 4 С 21 В 7/12, С 21 С 1/06

2 гии и литейному производству. Цель изобретения - повышение надежности и улучшение условий обслуживания. При повороте емкости вокруг шарнира 5 приемный лоток 1 опускается до соприкосновения катков 10 и направляющих 11.

При дальнейшем повороте емкости приемный лоток 1 перемещается относительно раздаточного лотка 6. Расстояние между разливочным носком 3 емкости и приемным лотком автоматически поддерживается минимальным без участия обслуживающего персонала, что позволяет сократить потери металла, увеличить надежность работы и улучшить условия обслуживания. 4 ил.

В одном из вариантов (фиг. 1 и раздаточный лоток 6 снабжен катками 8, а приемный лоток - направляющими 9, во втором варианте (фиг. 3) приемный лоток снабжен катками 10, а раздаточный лоток 6 - направляющими 11. На прик.мном лотке 1 выполнены упоры 12.

Устройство работает следующим об-! разом.

При повороте емкости 4 вокруг шарнира 5 приемный лоток 1 опускается до соприкосновения катков 8 (10) и направляющих 9 (! 1), При дальнейшем повороте емкости 4 приемный лоток перемещается относительно раздаточного лотка 6 до полного или частичного опорожнения емкости 4. При этом расстояние между разливочным носком 3 емкости 4 и приемным лотком автоматически поддерживается минимальным без

1528794 участия обслуживающего персонала, что позволяет сократить потери металла, увеличить надежность работы и улучшить условия обслуживания.

Ф о р м у л а и з о б р е т е н и я

Устройство для разливки жидкого металла, содержащее поворотную в вер- 10 тикальной плоскости емкость, приемную емкость и подвижный желоб, о т л ич а ю щ е е с я тем, что, с целью повышения надежности и улучшения условий обслуживания, подвижный желоб выполнен составным из приемного и раздаточного лотков, при этом приемный лоток в верхней части шарнирно закреплен на поворотной емкости, а нижней частью установлен с возможностью перемещения на раздаточном лотке.

1528794

Фиг Л
