Гидравлическая система бурильной установки

Гидравлическая система бурильной установки

Иллюстрации

Показать все

Реферат



Изобретение относится к горной промышленности и предназначено для бурения шпуров. Цель - повышение производительности установки за счет обеспечения возможности увеличения скорости перемещения исполнительных органов. Гидравлическая система бурильной установки содержит ходовую часть, манипулятора с перфораторами, исполнительные органы горизонтирования, насосы 3, 4 и 5 и секционные распределители 6, 7 и 8 управления исполнительными органами. Вход распределителя 6 сообщен с первой напорной магистралью 14, а выход - с входом распределителя 7. Вход распределителя 8 сообщен с второй напорной магистралью 22. Распределители 7 и 8 выполнены с дополнительными рабочими секциями (РС) 10 и 11. Одни выходные каналы 12 РС 10 и 11 сообщены между собой и через обратный клапан 13 с входом распределителя 6, а другие выходные каналы РС 10 и 11 заглушены. Золотники РС 10 и 11 жестко соединены друг с другом. Золотники каждой РС имеют позиции а, О и б. Перевод золотников РС 10 и 11 в позиции б обеспечивает максимальную скорость манипулирования за счет суммирования потоков рабочей жидкости от насосов 3, 4 и 5. 1 з.п.ф-лы, 3 ил.

СОЮЗ СО8ЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (50 4 E 21 С 5/00 1/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

Н А BTOPCHOMV СВИДЕТЕЛЬСТВУ (21) 4382199/23-03 (22) 23.02.88 (46) 15.12.89. Бюл. М- 46 (71) Научно-производственное объединение самоходной горной техники

"Криворожрудмаш" (72) А.Н.Погорелый, Г.И.Коновалов, О.А.Французов, В.П.Олейников и В.С.Камелии (53) 622.233.056(088.8) (56) Проспект INGERSOU-ЛАИБ " Компакт-, ная сочлененная буровая каретка

ЯАЕ-2Е", рис. 16-12, схема гидравлической системы, с, 16-36, 16-37.

Проспект фирмы Tamrock "Буровая установка МИНИМАТИК Г207М", раздел

10.1.4, гидравлическая схема

1-170298.

2 (54 ) ГИДРАВЛИЧЕСКАЯ СИСТЕМА БУРИЛЬНОЙ УСТАНОВКИ (57) Изобретение относится к горной промышленности и предназначено для бурения шпуров. Цель — повышение производительности установки за счет обеспечения возможности увеличения скорости перемещения исполнительных органов, Гидравлическая система бурильной установки содержит ходовую часть, манипуляторы с перфораторами, исполнительные органы горизонтирования, насосы 3,4 и 5 и секционные распределители 6,7 и 8 управления исполнительными органами. Вход распределителя 6 сообшен с первой напорной магистралью 14, а выход — с

1528902 органов. входом распределителя 7. Вход распределителя 8 сообщен с второй напорной магистралью 22. Распределители

7 и 8 выполнены с дополнительными рабочими секциями (РС) 10 и 11. Одни выходные каналы 12 PC 10 и ll сообщены между собой и через обратный клапан 13 с входом распределителя 6, а другие выходные каналы PC 10 и 11

Изобретение относится к горной промышленности,, а именно к гидравлическим системам бурильных ) ...тановок для бурения шгivpoB, Цель изобрегения — повышение rtpoизводительности установки за счет обеспечения возможности увеличения скорости перемещения исполнительных

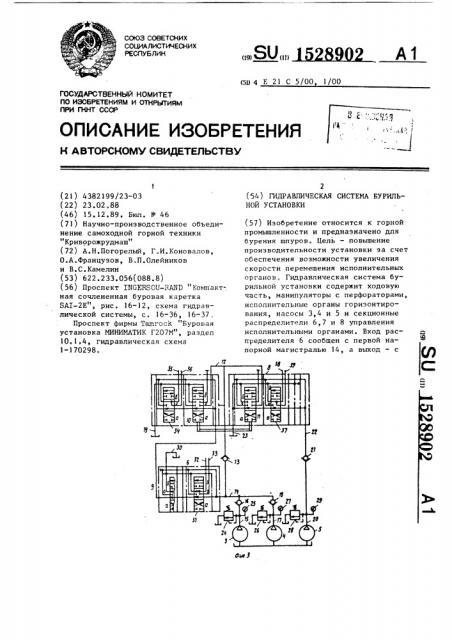

На фиг. 1 изображена бурильная установка, общий вид; на фиг„ 2 то же, вид сверху; на фиг. 3 — принципиальная гидравлическая схема.

Бурильная установка сосtnm цз ходовой части 1, манипуляторов 2 с перфораторами и гидр«зли-.вской сис.-. темы, имеющей насос 3 ходовой части, насос. 4 привода левого манипулятора, насос привода пра ногo манипулятора, секционный распределитель 6 управления горизонтированием установки, секционный распрецелитель 7 управления левым манипулятором, секционный распределитель 8 управления правыМ манипулятором, Выход секционного распределителя

6 управления горизонтированием установки соединен каналом 9 с входом секционного распределителя 7, выполненного с дополнительной рабочей секцией 10. Секционный распределитель 8 выполнен с дополнительной рабочей секцией 11.

Первые входные каналы 12 дополнительных рабочих секций 10 и 11 соединены между собой и через обратный клапан 13 — с входом распределителя

6 управления горизонтированием, сообщенным с первой напорной магистралью 14.

Вторые выходные каналы дополнительных рабочих секций 10 и ll заг— лушены. заглушены., Золотники РС 10 и 11 жестко соединены друг с другом, Золотники каждой PC имеют позиции а,, О и 6, Перевод золотников PC 10 и

11 в позиции 5 обеспечивает максимальную скорость манипулирования за счет суммирования потоков рабочей жидкости от насосов 3 4 и 5 . 1 э.п.

b-лы, 3 ил.

Золотники дополнительных рабочих секций 10 и 11 жестко соединены друг с g,ðóroì, В напорную магистраль 14 рабочая жид|сость поцводится по магистрали

15 через обрагпый клапан 16 и по магистрали 17 через обратный клапан

18 и идет на слив iio магистрали 19.

К входу распределителя 8 рабочая .кидKocть подводигся по напорной ма25 гистрали 20 через обратный клапан

21 и вторую напорную магистраль 22 и идет на слив по магистрали 23.

Величина давления в магистрали

15 контролируется предохранитель-. ным клаг аном 24 по манометру 25.

Вс«ичина давления в магистрали 17 контролируется предохранительным

K!IaHaiioI1 26 по ма«ометру 27. Вели- чина давления в магистрали 20 контролируется предохранительным клапаном 28 по манометру 29 ° . Каждая секция секционных распределителей 6,7 и 8 имеет позиции "а", "о" и "б" золотника.

При переводе золотника, любой секции секционного распределителя 6 в одну из рабочих позиций (а илн

It п б рабочая жидкость идет на слив ! по магистрали 30.

45 Буриль 1ая установка работает следующим образом, Золотники всех рабочих секций секц онных расгределителей 6,7 и 8 находятся в позиции О 0

Насос 3 загру ается по магистрали: 15 — 16 — 14 — 6 — 9 — 7 — 19 и далее в бак. Насос 4 загружается по магистрали: 1/ — 18 — 14 — 6 — 9

7 — 19 и далее в бак, Насос. 5 разгружается по и:гистрали; 20 — 21

22 — 8 — 23 и далее в бак, При работе одного насоса 3 ходовой части (дизеля) или ог одного

«асоса 4 привода левого манипулято1528902 ра или при работе одновременно от двух насосов 3 и 4 происходит следующее.

1. Горизонтирование установки при переводе золотника 31 любой секции распределителя 6 в одну из рабочих позиций (а и б ).

При переводе золотника 31 секции в позицию "а" рабочая жидкость посту пает по магистрали: 15 — 16 — 14

6 - 32; 17 - 18 — 14 — 6 — 32, а слив осуществляется по магистрали

33 — 6 — 30 °

При переводе золотника 31 секции в позицию б рабочая жидкость поступает по магистрали: 15 — 16 — 14

6 — 33; 17 — 18 — 14 — 6 — 33, а слив осуществляется по маГистрали

32 — 6 — 30.

2. Управление левым манипулятором при переводе золотника 34 любой рабочей секции распределителя 7 в одну из рабочих позиций ("а или б ).

При переводе золотника 34 секции

11 Il в позицию а р а б оч ая жидкость п а с т упает п о магистрали : 1 5 — ) 6 — 1 4

6 — 9 — 7 — 35 ; 1 7 — 1 8 — 1 4 — 6

9 — 7 — 3 5, а слив о с уще с т вл я е т с я и о магистрали: 3 6 — 7 — 1 9 .

При переводе э оло т н и к а 34 секции в позицию б рабочая жидкость и о ступа е т по магистрали: l 5 — 1 6 — ) 4

6 — 9 — 7 — 3 6 ; 1 7 — 1 8 — 1 4 — 6

9 — 7 — 3 6, а слив о с уще ствл я е т с я и о магистрали: 3 5 — 7 — 1 9 .

3 . Управление и ра вым ман ипуля тором и ри переводе золотников секций

1 0 и 1 1 в по зицию "б " .

При переводе золотника 37 любой секции распределителя 8 в позицию

П 11 а рабочая жидкость поступает по магистрали: 15 — 16 — 14 — 6 — 9 — 7

10 — !2 — 8 — 11 — 37 — 38; )7 — 18

14 — 6 — 9 — 7 — 10 — 12 — 8 — ll

37 — 38, а слив осуществляется по

Магистрали: 39 — 8 — 37 — 23.

При переводе золотника 37 в по11 11 зицию б рабочая жидкость поступает по магистрали: 15 — 16 — l4 — 6

9 — 7 - 10 — 12 — 8 — 1! — 37 — 39;

17 — 18 — 14 — 6 — 9 — 7 — 10 — ) 2—

8 — 11 — 37 — 39, а слив осуществляется по магистрали: 38 — 8 — 37

23.

При работе от одного насоса 5 привода правого манипулятора происходит следующее.

1. Управление правым манипулятором при переводе золотника 37 любой рабочей секции распределителя 8 в одну из рабочих позиций (а или

5 11>11)

При переводе золотника 37 любой секции распределителя 8 в позицию а рабочая жидкость поступает по магистрали: 20 — 21 — 22 — 8 — 37—

38, а слив осуществляется по магистрали: 39 — 8 — 37 — 23. При переводе золотника 37 в позицию "б" рабочая жидкость поступает по магистрали: 20 — 21 — 22 — 8 — 37 — 39, а слив осуществляется по магистрали:

38 — 8 — 37 — 23.

2. Управление левыя манипулятором при переводе золотников секций 10 и 11 в позицию "б". При переводе золотника 34 любой рабочей секции распределителя 7 в позицию "а" рабочая жидкость поступает по магистрали: 20 — 21 — 22 — 8 — 11 — 12

7 — 10 — 34 — 35, а слив осуществляется по магистрали: 36 — 7

34 — 19.

При переводе золотника 34 секции в позицию б рабочая жидкость поступает по магистрали: 20 — 21

22 — 8 — 11 — 12 — 7 — 10 — 34 — 36, а слив осуществляется по магистрали: 35 — 7 — 34 — 19.

3. Горизонтирование установки

35 при переводе золотников секций 10 и 11 в позицию "б".

При переводе золотника 31 любой секции распределителя 6 в позицию а рабочая жидкость поступает по

40 магистрали: 20 — 21 — 22 — 8 — 11

12 — 13 — !4 — 6 — 31 — 32, а слив осуществляется ro магистрали: 33

6 — 31 — 30.

При переводе золотника 31 в пози" цию "б" рабочая жидкость поступает

45 по магистрали: 20 — 21 — 22 — 8—

11 — 12 — 13 — 14 — 6 — 31 — 33, а слив осуществляется по магистрали:

32 — 6 — 31 — 30.

При работе одновременно от всех насосов 3, 4 и 5 или насосов 4 и 5 и переводе золотников секций 10 и

ll в позицию "б" потоки рабочей жидкости складываются, что позволяет иметь максимальную скорость манипулирования. (Формула изобретения

1. Гидравлическая система бурильной установки, включающая секционный а

1528902

Составитель О. Константинов

Техред А.Кравчук Корректор В. Кабаций

Редактор М, Бандура

Заказ 7624/28 Тираж 449 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г ° Ужгород, ул. Гагарина, 101 распределитель управления горизонтированием, вход которого сообщен с первой напорной магистралью, а выход — с входом секционного распределителя управления левым манипулятором, и секционный распределитель управления правым манипулятором, вход которого сообшен с второй напорной магистралью, о т л и ч а ю ш а я с я тем, что, с целью повышения производительности работы за счет обеспечения возможности увеличения скоро сти перемешения исполнительных орга-i нов, каждый распределитель управления манипулятором выполнен с дополнительной рабочей секцией, причем первые выходные каналы дополнительГ ных рабочих секций соединены между собой и через обратный клапан — с входом распределителя управления горизонтированием, а вторые выходные

0 каналы заглушены.

2. Система по и. 1, о т л и ч а ю ш а я с я тем, что золотники дополнительных рабочих секций жестко соединены друг с другом.
