Реферат



Изобретение позволяет расширить функциональные возможности устройства для удаления пылегазообразных вредностей и обеспечить поворот его вокруг оси. Отсасывающая панель установлена перпендикулярно плоскости расположения источника выделения вредностей. Вдоль горизонтального отсасывающего канала 1 расположены ряды патрубков 2. Панель выполнена в виде свободно провисающих гибких труб 5 с отверстиями 6 по всей длине, ориентированными в сторону соседних труб 5. Каждая труба 5 выполнена с возможностью соединения с патрубками 2. Канал 1 снабжен фланцами 10 и прикрепленными к ним отвесами с грузом 11. Между фланцами 10 расположены рейки 12, установленные параллельно каналу 1 с зазором друг относительно друга. Рейка 12 фиксирует заданное расстояние между рядами труб 5. Отвесы с грузом 11 удерживают фланцы 10 от проворачивания. 1 з.п.ф-лы, 9 ил.

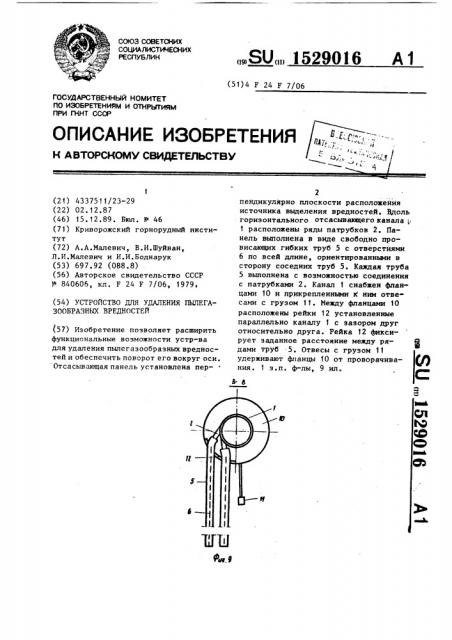

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 F 24 F 7/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

b. В

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

К А ВТОРСКОМУ СВИДЕТЕЛЬСТ8У (2 1) 43375 11/23-29 (22) 02.12.87 (46) 15. 12.89. Бюл. Р 46 (71) Криворожский горнорудный институт (72) А.А.Малевич, В.И.Шуйван, Л.И.Малевич и И.И.Боднарук (53) 697.92 (088.8) (56) Авторское свидетельство СССР

Р 840606, кл. F 24 F 7/06, 1979 (54) УСТРОЙСТВО ДЛЯ УДАЛЕНИЯ ПЫЛЕГАЗООБРАВНЫХ ВРЕДНОСТЕЙ (57) Изобретение позволяет расширить функциональные возможности устр-ва для удаления пылегазообраэных вредностей и обеспечить поворот его вокруг оси. Отсасывающая панель установлена пер„„SU 1529016 А 1 пендикулярно плоскости расположения источника выделения вредностей. Вдоль горизонтального отсасывающего канала р

1 расположены ряды патрубков 2. Панель выполнена в виде свободно провисающих гибких труб 5 с отверстиями

6 по всей длине, ориентированными в сторону соседних труб 5. Каждая труба

5 выполнена с возможностью соединения с патрубками 2. Канал 1 снабжен фланцами 10 и прикрепленными M ним отвесами с грузом 11. Между фланцами 10 расположены рейки 12 установленные параллельно каналу 1 с зазором друг относительно друга. Рейка 12 фиксирует заданное расстояние между рядами труб 5. Отвесы с грузом 11 удерживают фланцы 10 от проворачивания. 1 s.ï. ф-лы, 9 ил.

1529016

Иэобретепие относится к вентиляции и служит для удаления вредностей от мест их образования.

Целью изобретения является расши5 рение функциональных возможностей устройства.

На фиг.1 изображено устройстна для удаления пылегаэообразных вредностей; на фиг.2 — установка устройства для локализации и удаления лылегазообраэных вредностей от точечного источника; на фиг.3 — разрез

Л-Л на фиг.2; на фпг.4 — вариант локализации вредностей линейного истач- 15 ника; на фиг.5 — возможность использования устройства совместно е зонтам; на фиг.б — вариант ислояь- алания устройства для перекрытия проема с

Boзмажнастью навивки Н6КНх Tpv5 на 20 наружную поверхность отсасынаюшега канала; на фиг. 7 — разрез Б-Б на фиг.б; на фиг.8 — устройство, выполненное с возможностью пронарачивания горизантальнога отсасынающегс канала, общий 25 нид; на фиг.9 — сечение В-В иа фиг.8.

Устройство для удаления пылегазаобразных вредностей содержит горизонтальный отсасывснощий канал 1 с расположенными в один, дна или более ря-- 30 дов патрубками 2. Горизонталь;и,iй DT сасынающий канал мажет быть выполнен произвольной длины и i.acòîÿòü из нескольких секций. Секции канала 1 соединяются между собой, а также с

35 магистральным каналом 3 соединительными муфтами 4. (тсасынающая панель

ВЫПОЛНЕНа В НИЦЕ r.ÿoáÎHHO ЛРОнИСаЮШИХ гибких труб 5 с отверстиями 6 ла всей высоте, сориентированными н ста- 4 рону соседних труб. Гибкие трубы имеют разъемные соединения с патрубками отсасынающего канала и размещены одна относительно другой на расстоянии, обеспечивающем отсос воздуха иэ пространства между ними.

Секции канала 1, соединяясь, могут образовывать н плане различные формы (фиг.3,4,7), а также ограничиваться ла высоте (фиг.2,5) при помощи ллас50 ких элементов 7 или зонтов 8, ограждая таким образом источник вреднс>с— тей 9.

Устройство с праворачивающимся отсасывающим горизонтальным каналам 1 дополнительно содержит свободно пра55 ворачивающиеся фланцы 10, присаслиненные к последнии противовесы с гр зом 11, присоединенные к фланпам рейки 12, размещенные параллельно каналу 1 с зазором один относительно другого, подшипники скольжения

13, приводной механизм 14.

Устройство работает следующим образом.

Источник вредностей 9 выбрасывает газ или смесь пыли и газа, соз- . давая н окружающем пространстве некоторое избыточное давление, позволяющее вредностям распространяться.

При движении лылегаэообразных вредностей межцу гибкими трубками 5, образующими отсасывающую панель, они попадают в зону отсоса, которая образуется н промежутках между трубами за счет атсоса наэдуха, через отверстия 6, ратмещенные по всей длине гибких труб 5 и сариент; ронанчые в сторону ;оседних труб. Отсос пыли и газа иэ эоны чх образования осущестнляе.ся эа с ет создания разряжения н отсасынающем канале f, который магистральным каналом 1 соединяется с побудителем тяги (не показан), создания разрежения в гибких трубах 5, присоединенных к латрубкам 2, раэмещс нным ндал., к. ла

Выполнение ат..асынающей панели и ниде свободна провисающих гибких I ioóá 11oçâîHHi T обслужинающему пер анапу . рахадить н зону выделений нпсдна:тей, отклоняя гибкие трубы 5 н сторону. При постоянном нахожде нии рабочего вблизи источника выделения гредностей, например, лри проведении сварочных работ дополнительно в эту эолу вводится известными методами чистый воздух (источник чистого воздуха не показан), а отсасывающая панель, осуществляя отсос загрязненного воздуха, позволяет полностью локализировать источник вредностей и предотвратить струйное распространение пыли и газа внутри помещения, обычно наблюдающееся при известных способах удаления пыли и газа из рабочей зоны производственных помещений.

Выполнение гибких труб 5 из прозрачного материала позволяет вести наблюдение эа протеканием технологического процесса беэ дополнительного освещения источника выделения вредностей, не проникая в зону их повышенной концентрации. Различные варианты локализации выделяющихся вредностей с использованием устройства

5 15 представлены в табл. 2-7. Для уменьшения объема зоны локализации вредностей, создаваемых источником вредностей 9, используются известные плоские элементы 7 или зонты 8. Для предотвращения распространения вредностей из помещения в помещение, вдоль галерей и пр. отсасывающая панель из гибких труб 5 может монтироваться в проемах, полностью перегораживать вентиляционный поток внутри помещений. Для повышения удобства в использовании устройство выполняется с воэможностью проворачивания горизонтального отсасывающего канала вокруг продольной оси. Для более высокой эффективности отсоса вредностей, уменьшения скорости входа загрязненного воздуха в отверстия 6, а значит уменьшения потерь напора, создаваемого побудителем тяги при отсосе значительных объемов воздуха, на горизонтальном отсасывающем канале 1 размещается несколько рядов патрубков 2 в шахматном порядке. Патрубки 2 к горизонтальному отсасывающему каналу 1, выполненному с воэможностью проворачивания вокруг продольной оси, подсоединяются тангенциально. Для осуществления полного или частичного освобождения проема от провисающих гибких труб 5 посредством приводного механизма 14 осуществляется проворачивание отсасывающего канала 1, закрепленного в подшипниках 13, и

1 гибкие трубы 5 наматываются на наружную поверхность канала 1.

Для постоянного сохранения взаимного расположения гибких труб 5 отсасывающий канал 1 снабжен свободно проворачивающимися фланцами 10, к которым присоединены рейки 12, раэ15

Формула изобретения

1. Устройство для удаления пылегаэообраэных вредностей, содержащее

20 отсасывающую панель, установленную перпендикулярно плоскости расположения источника выделения вредностей, о т л и ч а ю щ е е с я тем, что, с целью расширения функциональных воз25 можностей, устройство дополнительно содержит горизонтальный отсасывающий канал с расположенными вдоль него одним или более рядами патрубков, при этом отсасывающая панель выполнена в виде свободно провисающих гибких труб с отверстиями по всей длине, ориентированными в сторону соседних, труб, каждая из которых выполнена с возможностью разъемного соединения с патрубками отсасывающего канала.

35 2. Устройство по п.1, о т л и ч аю щ е е с я тем, что, с целью обеспечения поворота вокруг оси, отсасывающий канал снабжен фланцами и прикреп40 ленными к ним отвесами с грузом и расположенными между фланцами рейками, установленными параллельно каналу с зазором друг относительно друга.

29016 6 мещенные параллельно каналу 1 с зазором один относительно другого. В зти зазоры пропущены гибкие трубы 5, присоединенные к одному ряду патрубков

2. Ыирина рейки 12 фиксирует заданное расстояние между рядами гибких труб 5. Противовесы с грузом 11 удерживают фланцы 10 от их проворачивания вокруг горизонтального канала 1 при осуществлении его вращения вокруг продольной оси, намотке гибких труб на поверхность канала 1 или их опускании вниз.

1529016

1529016

1, 1о Of

ОЬОЪОО ЬО OOJ

Ри7.5

ОООООО 1

1529016

10 2 иа В
