Устройство для удаления вредных выделений от ковша

Устройство для удаления вредных выделений от ковша

Иллюстрации

Показать все

Реферат



Изобретение относится к металлургии, в частности к устройствам для укрытия разливочных ковшей. Цель изобретения - повышение эффективности удаления вредных выделений. Устройство содержит газоотводящий трубопровод 3 и зонт 5, в нижней части которого горизонтально установлены подвижные приводные пластины 8 с вырезами по форме ковша 9. В рабочем положении пластины 8 охватывают ковш 9, изолируя пространство над металлом от атмосферы цеха. 3 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (19) (11) И1) 4 Е 2 7 Р 1 7 /00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPGHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4243746/31-02 (22) 13. 05. 87 (46) 15.12.89. Бюл. Ф 46 (71) Одесский инженерно-строительный институт и Ереванский политехнический институт им. К.Иаркса (72) Р.Е ° Петросян и Л.В. Косицина (53) 621.928.9(088.8) (56) Заявка Японии У 55-36909, кл. F 27 D 17/00, опублик. 1980.

Заявка Японии К1 51-47415, кл . В 22 D 43/00, опублик. 1976.

2 (54) УСТРОЙСТВО ДЛЯ УДАЛЕНИЯ ВРЕДНЫХ

ВЩ(ЕЛЕНИЙ ОТ КОВЫА (57) Изобретение относится к металлургии, в частности к устройствам для укрытия разливочных ковшей. Цель изобретения — повышение эффективности удаления вредных выделений. Устройство содер)кит газоотводящий трубопровод 3 и зонт 5, в н)шней части которого горизонтально установлены подвижные приводные пластины 8 с вырезами по форме ковша 9. В рабочем положении пластины 8 охватывают ковш

9, изапируя пространство над металлом от атмосферы цеха. 3 ил.

1529035

Изобретение относится к металлургии, в частности к устройствам для укрытия различных ковшей.

Цель изобретения — повьппение эффективности удаления вредных выделений.

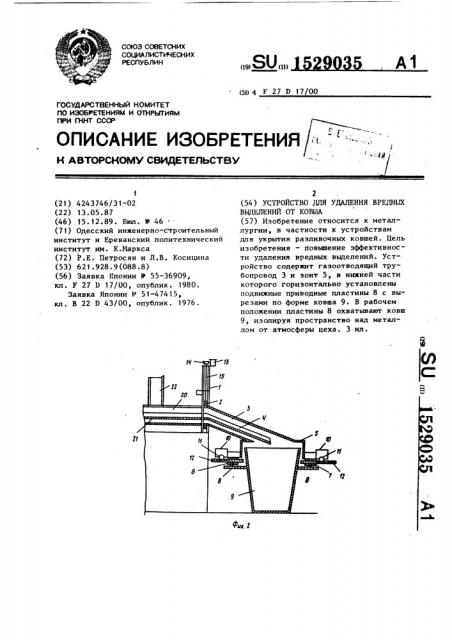

На фиг. 1 изображено устройство, вид сбоку; на фиг. 2 — то же, вертикальный разрез на фиг. 3 — устройство в сложенном нерабочем положении.

Устройство содержит направляющие

1 с передвижной тележкой 2, на которой закреплен газоотводящий трубопровод 3 с установленным в нем желобом

4, зонт 5, в нижней части которого при помощи пазов 6 и выступов 7 установлены подвижные пластины 8 с вырезами по форме ковша 9, В нижней части зонта 5 установлены двигатели 10 с шестерней 11, которая находится в зацеплении с рейкой с прямыми зубьями 12, расположенной на пластине 8.

На направляющих 1 установлен привод

13 с лебедкой 14, через которую проходит трос 15, соединенный одним концом с тележкой 2, а другим концом с лебедкой 14, и приводы 16 и 17 с лебедками 18 и 19. Устройство содержит также укрытие 20 для желоба 21 и воздуховода 22 и шарнир 23 для направляющих 1.

Устройство работает следующим образом.

После установки под заливку ковша

9 при помощи приводов 16 и 17 и лебедок 18 и 19 складная часть направляющих 1, на которой находится тележка 2, разворачивается на шарнирах

23, принимая. вертикальное положение, и при помощи двигателя 13 и лебедки

14 тележка 2 опускается вниз, в результате чего зонт 5 охватывает верхнюю часть ковша 9. При помощи двигателя

10 шестерни 11 и рейки с прямыми зубьями 12 пластины 8 передвигаются выступами 7 в пазах 6 и обхватывают поверхность ковша 9, изолируя эту поверхность от атмосферы цеха. Жидкий металл по желобам 21 и 4 поступает в ковш 9. Вредные выделения удаляются

/ через газоотводящий трубопровод 3, укрытие 20 и воздуховод 22. После заливки ковша 9 отодвигаются пластины

8, тележка 2 поднимается и устанавливается на складной части направляющих 1, после чего складная часть складывается, освобождая пространство для работы крана.

Предлагаемое устройство обеспечи,вает эффективное удаление вредных выделений, что приводит к улучшению условий труда и повышению его производительности.

Формула и з обретения

Устройство для удаления вредных выделений от ковша, содержащее гаэоотводящий трубопровод и зонт с подвижными пластинами, о т л и ч а ющ е е с я тем, что, с целью повышения эффективности удаления вредных выделений, пластины расположены горизонтально, выполнены с вырезами по Форме ковша и каждая пластина снабжена приводом горизонтального перемещения.
