Короткозамыкающий поршень для волноводов прямоугольного сечения

Короткозамыкающий поршень для волноводов прямоугольного сечения

Иллюстрации

Показать все

Реферат



Изобретение относится к технике СВЧ и может быть использовано для замыкания волноводов преимущественно миллиметрового диапазона. Цель изобретения - повышение надежности электрического контакта. Поршень содержит металлический вкладыш (МВ) 1, закрепленный на штоке 2 и имеющий четвертьволновые ступени, образующие с волноводом 3 прямоугольного сечения низкоомный и высокоомный участки 4,5 соответственно. За счет выполнения МВ 1 из упругого материала, прорезания полуволнового паза 6 параллельно широким стенкам волновода 3 и выполнения широких стенок МВ 1 наклонными на длине участка 4 создаются гальванический контакт и необходимое прижимное усилие между широкими стенками МВ 1 и волновода 3. Предлагаемый поршень совмещает в себе достоинства контактных и бесконтактных поршней и обладает повышенной надежностью электрического контакта. 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (191 (11) (ю4 Н 01 Р 1/28

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ(СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4204526/24-09 .(22) 02.03.87 (46) 15.12.89. Бюл. NÃ 46 (72) Н.А.Наумец и P.Ì.Ïëàõòèé (53) 621.372.855,2 (088 ° 8) (56) Патент США М 2543721, кл. 333-97, 1951.

Сазонов Д.М. и другие. Устройства

СВЧ, М.: Высшая школа, 1981, с.219, рис.7.3.б. (54) КОРОТКОЗАМЫКАИЩИЙ ПОРШЕНЬ ДЛЯ

ВОЛНОВОДОВ ПРЯМОУГОЛЬНОГО СЕЧЕНИЯ (57) Изобретение относится к технике

СВЧ и м.б. использовано для замыкания волноводов преимущественно миллимет,рового диапазона. Цель изобретения— повышение надежности электрического

2 контакта. Поршень. содержит металлический вкладыш (МВ) 1, закрепленный на штоке 2 и имеющий четвертьволновые ступени, образующие с волноводом

3 прямоугольного сечения низкоомный и высокоомный участки 4, 5 соответственно. 3а счет выполнения МВ 1 из упругого материала, прорезания полуволнового паза 6 параллельно широким стенкам волновода 3 и выполнения широких стенок MB .1 наклонными на длине участка 4 создаются гальванический контакт и необходимое прижимное усилие между широкими стенками МВ 1 и волновода 3. Предлагаемый поршень совмещает в себе достоинства контактных и бесконтактных поршней и обладает повышенной надежностью электрического контакта. 1 ил. формула изобретения дыш выполнен из упругого материала и в нем прорезан полуволновый паз параллельно ширОким стенкам вОлнОВОда прямоугольного сечения,,=,ри этом широкие стенки металлического вкладыша выполнены наклонными на плине низкоСоставитель )О,Оглоблин

Редактор Т.Пазоренко Техред М.Дидык

Корректор В.Кабаций

Заказ 7751/49 Тираж 616 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при П(НТ СССР

11)0 5, Москва, Ж-35. Раушская наб., д. 4/

Производственно-издательский комбинат Патент, г.ужгород, >.л.Гагарина, 101! Изобретение относится к технике

СВЧ и может .быть использовано для замыкания волноводов преимущественно миллиметрового диапазона, 5

Целью изобретения является повышение надежности электрического контакта.

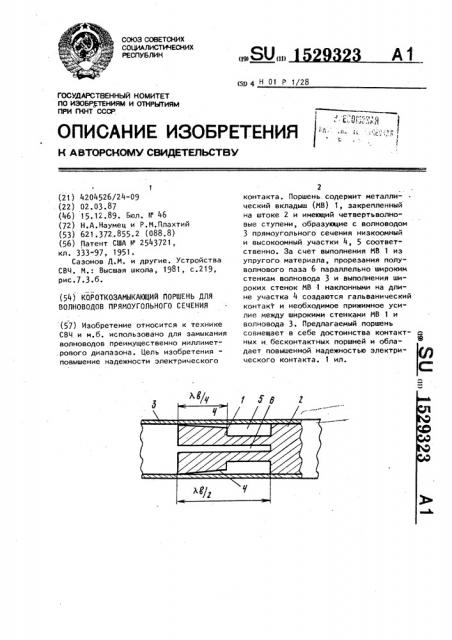

На чертеже изображен короткозамы кающий поршень для волноводов прямо- io

ГОЛЬНОГО СЕЧЕНИЯ.

Короткозамыкающий поршень для воловодов прямоугольного сечения содерит металлический вкладыш 1, закреп" енный на штоке 2, имеющий четверть- 15 волновые ступени, образующие с волноводом 3 прямоугольного сечения низкоомный 4 и вь1сокоомный 5 уча-тки. В металлическом вкладыше 1 прорезан полуволновой паз б параллельно широким О . стенкам вогнновода 3 прямоугольного ,сечения, а широкие стенки металли, ческого вкладыша 1 на дли .е низко;омного участка 4 выполнены наклонны-" .:ми и контактируют с широкими стенка- 25, ми волновода 3 прямоугольного сечения ,в плоскости торца металлического вкпа, дыша 1.

Короткозамыкающий поршень для -О

: волноводов прямоугогьного сечения работает следующим образом.

За счет выполнения металлическогG вкладыша 1 из упругогG

: раппельно широким стенкам волновода 3 прямоугольного сечения и выполнения широких стенок металлического вкладыша 1 наклОнными на длине низко= омного участка 4 создаются гальвани- 4В ческий KQHTBKT M необходимое прижимное усилие между широкими стенками металлического вкладыша 1 i волновода 3 прямоугольного селения в плоскости торца металлического вкладыша

1. При этом полуволновый паз б не нарушает плоскость короткого замыкания в торце металлического вкладыша 1. Для повышения надежности электрического контакта ступени металлического вкладыша 1 выполнены четвертьволновыми и образующими низкоомный 4 и высокоомный 5 участки с волноводом 3 прямоугольного сечения. Этим достигается дроссельный эффект в пространстве за областью гальванического контакта. Таким образом, короткозамыкающий поршень для волноводов прямоугольного сечения совмещает в себе достоинства контактных и бесконтактных поршней и обладает повышенной надежностью электрического контакта.

Короткозамыкающий поршень для волноводов прямоугольного сечения, содержащий металлический вкладыш, закрепленный на штоке и имеющий четвертьволновые ступени, образующие с волноводом прямоугольного сечения низкоомный и высокоомный участки, отличающийся тем, что, с целью повышения надежности электрического контакта. металлический вклаОмного участка и контактируют с широкими стенками волновода прямоугольного сечения в плоскости торца металлического вкладыша.
