Класс D Old; 29а, 61а
D 02с|; 76с, 30р4 № 15294!
СССР

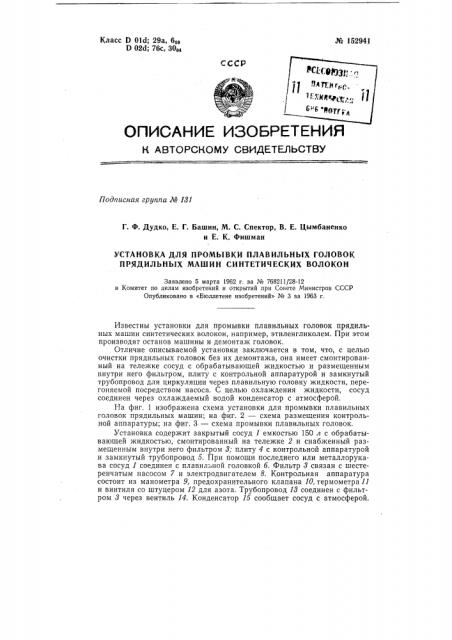

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Подписная группа М И1
Г. Ф. Дудко, Е. Г. Башин, М. С. Спектор, В. Е. Цымбаненко и Е. К. Фишман
УСТАНОВКА ДЛЯ ПРОМЫВКИ ПЛАВИЛЬНЫХ ГОЛОВОК
ПРЯДИЛЬНЫХ МАШИН СИНТЕТИЧЕСКИХ ВОЛОКОН
Заявлено 6 марта 1962 г. за № 768211/28-12 в Комитет по делам изобретений и открытий при Совете Министров СССР
Опубликовано в «Бюллетене изобретений» № 3 за 1963 г.
Известны установки для промывки плавильных головок прядильных машин синтетических волокон, например, этиленгликолем. При этом производят останов машины и демонтаж головок.
Отличие описываемой установки заключается в том, что, с целью очистки прядильных головок без их демонтажа, она имеет смонтированный на тележке сосуд с обрабатывающей жидкостью и размещенным внутри него фильтром, плиту с контрольной аппаратурой и замкнутый трубопровод для циркуляции через плавильную головку жидкости, перегоняемой посредством насоса. С целью охлаждения жидкости, сосуд соединен через охлаждаемый водой конденсатор с атмосферой.
||а фиг. 1 изображена схема установки для промывки плавильных головок прядильных машин; на фиг. 2 — схема размещения контрольной аппаратуры; на фиг. 3 — схема промывки плавильных головок.
Установка содержит закрытый сосуд 1 емкостью 150 л с обрабатывающей жидкостью, смонтированный на тележке 2 и снабженный размещенным внутри него фильтром 8; плиту 4 с контрольной аппаратурой и замкнутый трубопровод 5. При помощи последнего или металлорукава сосуд 1 соединен с плавильной головкой б. Фильтр 3 связан с шестеренчатым насосом 7 и электродвигателем 8. Контрольная аппаратура состоит из манометра 9, предохранительного клапана 10, термометра 11 и винтиля со штуцером 12 для азота, Трубопровод 18 соединен с фильтром 3 через вентиль 14. Конденсатор 15 сообщает сосуд с атмосферой. № 152941
Работа установки осуществляется по замкнутой системе сосуд— насос — плавильная головка — сосуд. Очистка плавильной головки от капроновой или лавсановой смолы осуществляется путем циркуляции по трубопроводу 5 нагретой до температуры кипения (197 †3 ) жид-. кости, например этиленгликоля, перегоняемой посредством шестеренчатого насоса 7 через плавильную головку, Давление, образуемое большим объемным расширением этиленгликоля, при подогреве сбрасывается в результате сообщаемого сосуду 1 охлаждения, которому подвергается конденсатор 15. Остатки этиленгликоля после чистовой промывки удаляются азотом через штуцер 12.
Предмет изобретения
1. Установка для промывки плавильных головок прядильных машин синтетических волокон, например, этиленгликолем, отличающаяся тем, что, с целью очистки плавильных головок без их демонтажа, установка включает смонтированный на тележке сосуд с обрабатывающей жидкостью и размещенным внутри него фильтром, плиту с контрольной аппаратурой и замкнутый трубопровод для циркуляции через плавильную головку жидкости, перегоняемой посредством насоса, 2. Установка по п. 1, отлич ающа я с я тем, что, с целью охлаждения жидкости, сосуд соединен через охлаждаемый водой конденсатор с атмосферой. № 152941
Физ 2
