Двухканальное устройство взаимной задержки цифровых сигналов

Двухканальное устройство взаимной задержки цифровых сигналов

Иллюстрации

Показать все

Реферат



Изобретение относится к импульсной технике и может быть использовано в цифровых радиотехнических устройствах различного назначения. Цель изобретения - расширение функциональных возможностей путем увеличения диапазона взаимных задержек с возможностью изменения их знака. Двухканальное устройство взаимной задержки цифровых сигналов содержит два аналого-цифровых преобразователя, каждый из которых соединен с соответствующим цифроаналоговым преобразователем. Генератор тактовых импульсов через первый и второй управляемые элементы задержки соединен с управляющими входами соответственно первого и второго аналого-цифровых преобразователей и через третий элемент задержки соединен с управляющими входами цифроаналоговых преобразователей. 1 ил.

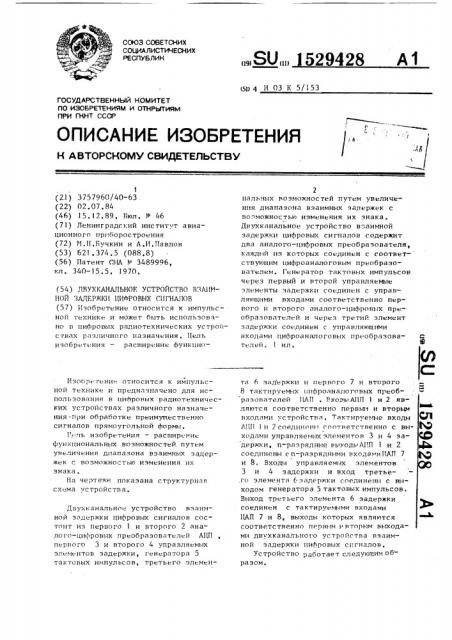

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (Я) 4 Н 03 К 5/153

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

llO ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 3757960/40-63 (22) 02 ° 07.84 (46) 15.12.89 ° Бюл, 1 46 (71) Ленинградский институт авиационного приборостроения (72) М,П,Бучкин и А.И,Павлов (53) 621.374,5 (088.8) (56) Патент СЫА 1 3489996, кл, 340-15.5, 1970, (54) ДВУХКАНАЛЬНОЕ УСТРОЙСТВО ВЗА1!!»

НОЙ ЗАДЕРЖИ! ЦИФРОВЫХ СИГНАЛОВ (57) Изобретение относится к импульсной технике и может быть использовано в цифровых радиотехнических устройствах различного назначения. Цель изобретения — расщирение функциоИзобре гение относится к импульсной технике и предназначено для использования в цифровых радиотехнических устройствах различного назначения .при обработке преимущественно сигналов прямоугольной формы.

Ц.ль изобретения — pacmHperHe функциональных возможностей путем увеличения д»»апазона взаимных задержек с возможноcòüþ изменения их знака, На чертеже показана структурная схема устройства.

Двухканальное устройство взаимной задержки цифровых сигналов состоит из первого 1 и второго 2 аналого-цифровых преобразователей АЦП первого 3 и второго 4 управля мых элементов задержки, генератора 5 тактовых импульсов, третьего элемен„„SU ÄÄ 529428 A 1

2 нальчых возможностей путем увеличения диапазона взаимных задержек с воэможностью изменения их знака.

Двухканальное устройство взаимной задержки цифровых сигналов содержит два аналого †цифров преобразователя, каждый из которых соединен с соответствующим цифроаналоговым преобразователем. Генератор тактовых импульсов через первый и второй управляемые элементы задержки соединен с управляющими входами соответственно первого и второго аналого — цифровых преобразователей и через третий элемент задержки соединен с управляющими входами цифроаналоговых ripeобразавателей. 1 ил. та 6 заДержки и первого 7 и второго

8 тактируемых цифроаналоговых преобразователей ЦАП . Входь»АЦЛ 1 и 2 яв и ляются соответственно первым и вторь»м входами устройства, Тактируемые входи Ю

АЦП Iи 2 соединены соответственно с ви- ЬфЭ ходами управляеь»ь»х элементов 3 и 4 эа- Я 1 держки, и-разрядные r.bходь АЦП 1 и 2 фф соединены с п-разрядными входами ЦАП 7 и B . .Входы управляемых элементов

3 и 4 задержки и вход третьего элемента 6 задержки соединены с выходом генератора 5 тактовых импульсов.

Выход третьего элемента 6 задержки соединен с тактируемыми входами

ЦАП 7 и 8, выходы которых являются соответственно первым р вторим выходами двухканального устройства взаимной задержки цифровых сигналов.

Устройство работает следующим об разом, 1529428 деляет величину регулируемой взаимной задержки цифровых си гналов .

Формула изобретения

Составитель С.Шимкович

Редактор Л.Пчолинская Техред JI.Ñeðäþêoâà Корректор 0.Ципле

Заказ 7759/55 Тираж 884 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.Ужгород, ул . Гагарина, 101

Генератор 5 тактовых импульсов вырабатывает последовательность импульсных сигналов с периодом, равным интервалу дискретизации Т (длительность импульсов „(< Т), которая

С

5 поступает на входы управляемых элементов 3 и 4 задержки и на вход третьего элемента 6 задержки. На управляющие входы управляемых элементов 3 и 4 задержки подаются управляющие сигналы Ч, и U . Управляемые элементы задержки вырабатывают импульсные сигналы а и 3 с периодом ! и

Т, задержанные на время о, = f (V ) и = f (V<), где f (° ) — однозначная функция, Третий элемент 6 задержки вырабатывает последовательность им< г а периодом Т, задержанных на время

C.Т. Уцравляемые последовательности импульсных сигналов подаются на тактируемые входы соответственно с первого управляемого элемента задержки на первый АЦП, а со второго — 25 на второй АЦП. Выходные сигналы первого и второго АЦП подаются на входы тактируемых первого и второго ЦАП, выходные сигналы которых изменяются при воздействии выходного сигнала третьего элемента задержки . Величина взаимной задержки выходных импульсных последовательностей первого и второго управляемых элементов задержки опреДвухканальное устройство взаимной задержки цифровых сигналов, содержащее первый аналого-цифровой преобразователь, два цифроаналоговых преобразователя, выходы которых являются выходами устройства, и генератор тактовых импульсов, о т л и ч а ю щ е е— с я тем, что, с целью расширения функциональных возможностей путем увеличения диапазона взаимных задержек с возможностью изменения их знака, введены второй аналого-цифровой преобразователь, первый и второй управляемые элементы задержки, при этом выход генератора тактовых импульсов через третий элемент задержки соединен с управляющими входами цифроаналоговых преобразователей и через первый и второй управляемые элементы задержки — с управляющими входами соответственно первого и второго аналого-цифровых преобразователей, входы которых являются первым и вторым входами устройства, а выходы соединены соответственно с сигнальными входами первого и второго цифроаналоговых преобразователей.
