Герметичный корпус

Герметичный корпус

Иллюстрации

Показать все

Реферат



Изобретение относится к радиоэлектронике и устройствам для герметизации преимущественно интегральных микросхем в металлических корпусах. Цель изобретения - повышение надежности герметизации в условиях воздействия повышенных рабочих температур. Цель изобретения достигается за счет того, что трубка 8 снабжена радиально расположенными вдоль нее ребрами 9, неразъемно соединенными с трубкой 8. Наличие ребер 9 из металла увеличивает поверхность охлаждения, незначительно ухудшая массогабаритные характеристики. Изобретение позволяет разорвать тепловой поток по металлу путем введения на его пути воздушных барьеров, ориентированных в разных направлениях и образованных полостью трубки 8 и ребрами 9 в направлении от крышки 1 к днищу кожуха 2. 3 ил.

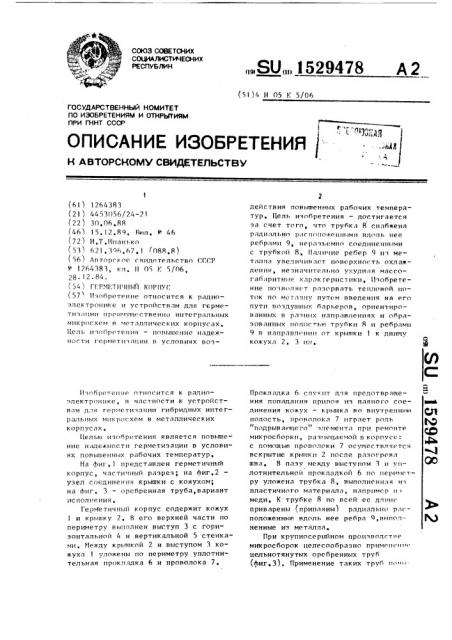

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1529478 A 2 (5l )4 Н 05 К 5/06,,": nq;. ;

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

*»48

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ П<НТ СССР (61) 1?64383 (2I) 4453056/?4-?1 (22) 30,06 ° 88 (461 15.12,89. Бюл. 1п 46 (72) И,Т,Нпанько (53) 621,396,67,1 (088,8) (56) Авторгкое свидетельство (:00Р

9 1?64383, кл. Н 05 V. 5/06, 28.12.84. (54) ГГРМЕТИЧН1П1 КОРНУ(: (57 Изобретение относится к радиозлектроцике и устройствлм для герметизации ирецмущегтвенно интегральных л икрог.хем в метлллцческих корпусах.

1(ель изобретения — по>п>и>е»ие нлдежногти герметиэл»ии в условиях возИ >обр Tcf>1>p о гносится к радиоэлектронике, в члстцости к устройствлм д:>я герметизации гибридных интегральных микросхем в метлллических корпуслх, Целью изобретения является повышение надежности герметизации в условиях повышенных рабочих температур, На фиг.1 представлен герметичный корпус, частичный разрез; на фиг.2 узел соединения крышки с кожухом; на фиг, 3 — оребренная труба, вариант ис полнp ния °

Герл(етичцый корпус содержит кожух

1 и крышку 2. В его верхней части по периметру выполнен выступ 3 с горизонтальной 4 и вертикальной 5 стенками, Между крьппкой 2 и выступом 3 кожухл 1 уложены по периметру уплотнительная прокллдка 6 и проволока 7, действия повьппенных рабочих температур ° Цель изобретения — дог тигается за счет того> что трубка 8 снабжена радиально рлг положенными вд< ль нее ребрами 9, нерлзьемно соединенными с трубкой 8, Наличие ребер 9 из метллпл увеличив lf?T поверхность охлажденця, незначительно ухуд>пля млссогаблрит>п >е хлрлктеристцки. Изобретение позволяет рлзс рвать тепловой »о ток по металлу путем введения на его пути возду>пнь>х барьеров, ориентированных в рлзных направлениях и образованных пологтью трубки 8 и ребрамн

9 в направлении от крып>кц 1 к днитчу кожухл 2, 3 ил.

Прокллдка 6 слу »т для предотвращения попадания припоя из паяного соединения кожух — крыл»кл во внутреннюю полость, проволокл 7 цгрлет роль

"подрывающего" элементл прц ремонте микросборки, размещаемой в корпусе: с помощью прсволоки 7 осуществляется вскрытие крышки 2 после рлзогревл шва, В плзу между выступом 3 и уплотнительной прокладкой 6 по периметруру уложенл трубка 8, выполненная из пластичного млте риала, например меди, К трубке 8 по всей ее длине приварены (припляны) рлдиальцо рлгположенные вдоль нее ребра Ч,вь>полненные из металла, При крупносер»йном произволгт> е микросборок целесообразно применен»е цельнотянуть>х оребренных труб (Фиг.3). Применение таких труб и<

1529478 шант э<<<Аективность теплоизоляции, Трубка 8 расположена таким образом, что крышка 2 припаяна к одной паре (Л) ребер, а кожух — к другой (Б) паре, Во можно применение допоЛнительных ребер (показаны пунктиром

«я <>»

1 находится микрополосконая плата 11 с навесными радиоэлементами 12, к которой присоединены гермонводы 13, Приварку трубки 8 к кожуху 1 проводят до пячяля герметизации, используя наиболее тугоилавкий припой ° Затем осуществляют сборку микросхемь,т,е, припяивяют мпкрополосконую плату 11 к дн ппу кожуха 1 и гермовводы 13 к em стенкам, проводят настроечные работы, контроль электрических параметров и преднарительнгпе испытания, После этого нз кожух 1 устанавливается крышка 2, я н паз между кожухом и крыл»кой 2 уклядь<вается уплотнительная прокладка 6 и пронолокя 7, При необходимости перед герметизяцией, т.е ° наложением герметичного швя 10 между кожухом 1 и крышкой 2, производят предварительный прогрев кожуха (обычно ня электроплитке) до температуры, не превьш|ающей допустимую для используемых радиозлементов.

1О

Формула изобретения

Герметичный корпус по ант.св °

У- 1264383, отличающийся тем, что, с целью повышения надежности герметизации н условиях повьппенных рабочих температур, расположенная н пазу между уплотнительной прокладкой и стенкой кожуха no его периметру и герметично соединенная с его стенкой трубка из пластичного материала снабжена радиально расположеннь<ми вдоль нее и нерязъемно соединенными с ней ребрами из метал15

25 ля, причем крьппка расположена между одной парой ребер, а кожух — между другой парой ребер.

1О

Фиг.,7
