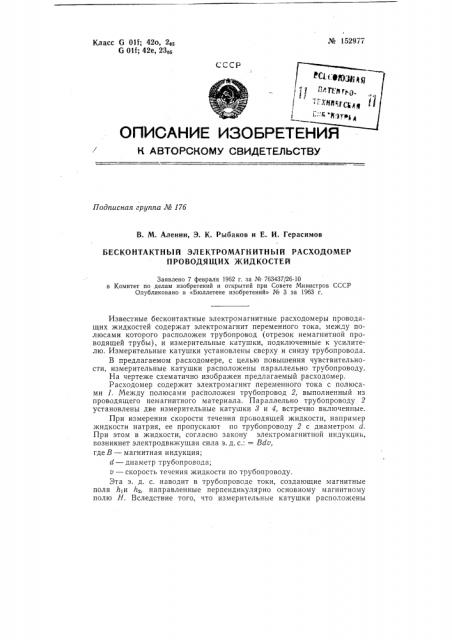

ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 17б

В. М. Аленин, Э. К. Рыбаков и Е. И. Герасимов

БЕСКОНТАКТНЫЙ ЭЛЕКТРОМАГНИТНЫЙ РАСХОДОМЕР

ПРОВОДЯЩИХ ЖИДКОСТЕЙ

Заявлено 7 февраля 1962 r. за № 763437/26-10 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 3 за 1963 г.

Известные бесконтактные электромагнитные расходомеры проводящих жидкостей содержат электромагнит переменного тока, между полюсами которого расположен трубопровод (отрезок немагнитной проводящей трубы), и измерительные катушки, подключенные к усилителю. Измерительные катушки установлены сверху и снизу трубопровода.

В предлагаемом расходомере, с целью повышения чувствительности, измерительные катушки расположены параллельно трубопроводу.

На чертеже схематично изображен предлагаемый расходомер.

Расходомер содержит электромагнит переменного тока с полюсами 1. Между полюсами расположен трубопровод 2, выполненный из проводящего немагнитного материала. Параллельно трубопроводу 2 установлены две измерительные катушки 8 и 4, встречно включенные.

При измерении скорости течения проводящей жидкости, например жидкости натрия, ее пропускают по трубопроводу 2 с диаметром d.

При этом в жидкости, согласно закону электромагнитной индукции, возникнет электродвижущая сила э. д. с.: = Bdv, где  — магнитная индукция;

d — диаметр трубопровода;

v — скорость течения жидкости по трубопроводу.

Эта э. д. с. наводит в трубопроводе токи, создающие магнитные поля й1и h, направленные перпендикулярно основному магнитному полю Н. Вследствие того, что измерительные катушки расположены

¹ 152977 так, чтобы их витки пересекались только полями hi и h2, то на выходе измерительных катушек наводится э. д. с., пропорциональная скорости

v течения жидкости. При встречном включении измерительных катушек наводимые от полей h и h2 э. д. с. складываются, а наводимые полем Н э. д. с., создающие в катушках помехи в фазе, вычитаются.

С целью увеличения чувствительности расходомера, параллельно измерительным катушкам подключается конденсатор С такой емкости, чтобы вся система была настроена в резонанс с частотой переменного поля. Сигнал с измерительных катушек, пропорциональный скорости течения жидкости, подается на усилитель и регистрирующий прибор (на чертеже не показаны).

Предмет изобретения

Составитель В. В. Бессонова

Техред T. П. Курилко Корректор Л. М. Комарова

Редактор Кутафина

Поди. к печ. 10/II — 63 г. Формат бум 70Х108 /i6

Зак. 317/4 Тира к 550

ЦБТИ при Комитете по делам изобретений и при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д.

Объем 0,18 изд. л.

Цена 4 коп. открытий

2/6.

Типография, пр. Сапунова, 2.

Бесконтактный электромагнитный расходомер проводящих жидкостей, содержащий электромагнит переменного тока, встроенный в трубопровод, отрезок немагнитной проводящей трубы, расположенный между полюсами электромагнита, измерительные катушки, установленные сверху и снизу трубопровода и подключенные к усилителю, от л ич а ю шийся тем, что, с целью повышения чувствительности расходомера, измерительные катушки расположены параллельно трубопроводу.
