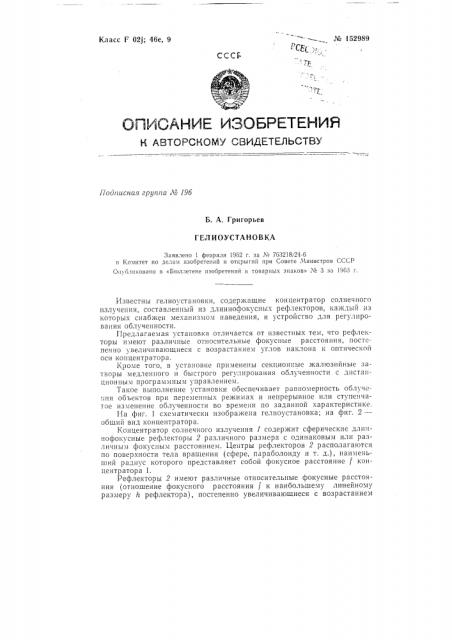

М 152989
/7 с, Кл асс F 02j; 46е, 9
CCCF
Подписная грутга ЛЗ 196
Б. А. Григорьев
ГЕЛ ИОУСТАНОВКА
Заявлено 1 февраля 1962 г. за М 763218124-6
B комитет по делам изобретений и открыгий при Совете Министров СССР
Опубликовано в «Бюллетене изобретений и товарных знаков» ."хв 3 за 19о3 г.
Известны гелиоустановки, содержащие концентратор солнечно "o излучения, составленный из длиннофокусных рефлекторов, каждый из которых снабжен механизмом наведения, и устройство для регулирования облученности.
Предлагаемая установка отличается от известных тем, что рефлекторы имеют различные относительные фокусные расстояния, постепенно увеличивающиеся с возрастанием углов наклона к оптической оси концентратора.
Кроме того, в установке применены секционные жалюзийные затворы медленного и быстрого регулирования облученности с дистанционным программным управлением.
Такое выполнение установки обеспечивает равномерность облучс. ия объектов при переменных режимах и непрерывное или ступенчатое изменение облученности во времени по заданной характеристике.
На фиг. 1 схематически изображена гелиоустановка; на фиг. 2— общий вид концентратора.
Концентратор солнечного излучения 1 содержит сферические дли.iнофокусные рефлекторы 2 различного размера с одинаковым или различным фокусным расстоянием. Центры рефлекторов 2 располагаются по поверхности тела вращения (сфере, параболоиду и т. д.), наименьший радиус которого представляет собой грокусное расстояние f концентратора 1.
Рефлекторы 2 имеют различные относительные фокусные расстояния (отношение фокусного расстояния / к наибольшему линейному размеру h рефлектора), постепенно увеличивающиеся с возрастанием
¹ 152989 угла наклона к оптической оси концентратора, в результате чего рабочее пятно (центральная часть фокального пятна) на облучаемом объекте 8 представляет собой круг, облученность в котором уменьшается от центра к периферии приблизительно подобно плотности излучения от центра к краю солнечного диска.
Каждый рефлектор 2 снабжен механизмом выдвижения и поворота 4. Это позволяет осуществлять наложение фокальных или зафокальных пятен рефлекторов 2 и изменять фокусное расстояние f концентратора 1 от минимального до максимального.
Кроме того, для регулирования облученности применена система регулирования, состоящая из секционного затвора быстрого регулирования 5 и затвора медленного регулирования б, которые располагаются на пути лучистого потока и находятся вне зоны концентрации.
Затвор быстрого регулирования 5 предназначен для ступенчатого изменения облученности при больших скоростях изменения облученности и малой продолжительности облучения (порядка десятых долей и единиц секунд) путем полного открывания или полного закрывания отдельных секций 7 в заданной последовательности и сочетаниях.
Затвор медленного регулирования б изменяет- облученность во времени по разнообразным зависимостям при малых скоростях изменения облученности и большой продолжительности облучения (порядка десятков секунд и более) путем непрерывного изменения угла поворота жалюзи 8 по заданной программе.
Во время работы одного из затворов другой затвор служит ограничителем максимальной облученности, для чего его жалюзи 8 предварительно устанавливаются в определенное положение (частичного или полного открывания).
Предмет изобретения
1. Гелиоустановка, содержащая концентратор солнечного излучения, составленный из длиннофокусных рефлекторов, каждый из которых снабжен механизмом наведения, и устройство для регулирования облученности, отличающаяся тем, что, с целью обеспечения равномерности облучения объектов при переменных режимах, рефлекторы имеют различные относительные фокусные расстояния (отношение фокусного расстояния к наибольшему линейному размеру рефлектора), постепенно увеличивающиеся с возрастанием углов наклона рефлекторов к оптической оси концентратора.
2. В установке по п. 1 применение секционных жалюзийных затворов медленного и быстрого регулирования облученности с дистанционным программным управлением для обеспечения непрерывного или ступенчатого изменения облученности во времени по заданной характеристике. № 152989 зим/
Рыг.
