Способ определения направления волокнистой структуры

Способ определения направления волокнистой структуры

Иллюстрации

Показать все

Реферат



Изобретение относится к материаловедению . Цель изобретения.- снижение трудоемкости за счет исключения необходимости физико-химической обработки поверхности. Способ определения направления волокнистой структуры материала состоит в том, что образец исследуемого материала подвергают динамическому нагружению, создающему откольное разрушение, и производят . оптическое исследование поверхности откола. Способ не требует разрезки образца в двух взаимно перпендикулярных направлениях, шлифовки и полировки поверхностей среза и травления для получения в дальнейшем качественной фотографии микропшифа. § сл с

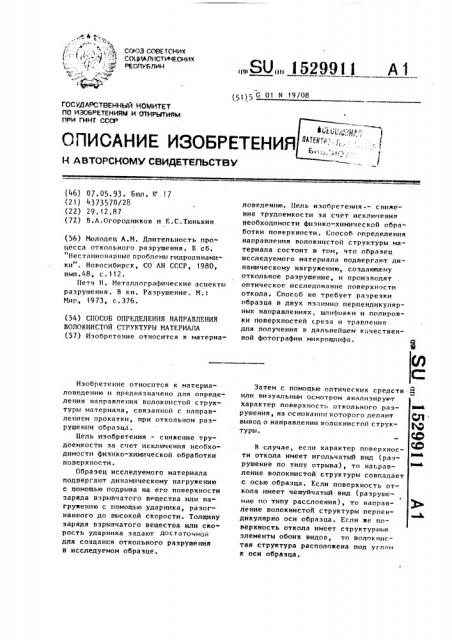

(51) 5 С 01 К 19/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

° «1 >

СО103 COBE ТСНИХ с (1 "," "., 1 .= -. СОЦИАЛИСТИЧЕСНИХ (. . -=, РЕСПУБЛИН

ГОСУД ЛР>СТБЕННЫЙ НОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И (ЛНРЫТИЯМ

ПРИ ГННТ СССР (46) 07. 05. 93 . Бел. 1" 17 (21) 4373570/28 (22) 29.12.87 (72) В,A.Îãîðîäíèêîâ и E.Ñ,Òþíüêèí (56) Молодец А,М. Длительность процесса откольного разрушения. В сб.

"Нестационарные проблемы гидродинамики". Новосибирск, СО AH СССР, 1980, вып.48, с.112 °

Петч Н. Иеталлографические аспекты разрушения. В кн. Разрушение. М.:

Мир> 1973> с.376. (54) СПОСОБ ОПРЕДЕЛЕНИЯ НАПРАВЛЕНИЯ

ВОЛОКНИСТОЙ СТРУКТУРЫ МАТЕРИАЛА (57) Изобретение относится к материаИзобретение относится к материаловедению и предназначено для определения направления волокнистой структуры материала> связанной с направлением прокатки, при откольиом разрушении образца.

Цель изобретения - снижение трудоемкости эа счет исключения необходимости физико-химической обработки поверхности, Образец исследуемого материала подвергают динамическому нагружению с помощью подрыва на его поверхности заряда взрывчатого вещества или нагрумению с помощью ударника, разогнанного до высокой скорости. Толщину заряда взрывчатого вещества или скорость ударника задают достаточной для создания откольного разрушения в исследуемом образце.

„„80„„1529911 А 1 ловедению. Цель изобретения -- снижение трудоемкости за счет исключения необходимости физико-химической обработки поверхности. Способ определения направления волокнистой структуры материала состоит в том, что образец исследуемого материала подвергают динамическому нагрукению> создающему откольное разрушение, и производят оптическое исследование поверхности откола ° Способ не требует разрезки образца в двух взаимно перпендикулярных направлениях, шлифовки и полировки поверхностей среза и травления для получения в дальнейшем качественной фотографии микрошпифа.

Затем с помощью оптических средств ф или визуальным осмотром анализируют характер поверхность откольного разрушения, на основании которого делают вывод о направлении волокнистой струк- Я туры. CO

В случае, если характер поверхности откола имеет игольчатый вид (разIea4 рушенне по типу отрыва), то на равление волокнистой структуры совпадает с осью образца. Если поверхность откола имеет чешуйчатый вид (раэрушение по типу расслоения), то направление волокнистой структуры перпендикулярно оси образца. Если же поверхность откола имеет структурные элементы обоих видов> то волокнистая структура расположена под углом к оси образца.

1529911

П нзбретенне снижает трудоемкость, так как не требуется специальной физико-химической обработки поверхности (получение мнкрошнифа и его травление).

Ф о р м у л а и з о б р е т е н и я

Составитель В.Паст ушив

Техред И. Ходанич Корректор О.Еравц ва

Редактор H.Ôåäîðîâà

Заказ 1972 Тираж Подписнос

ВНИИЛИ Государственного комитета по изобретениям н открытиям прн (КНГ Сr .< i

113035, Иосква, Ж-35, Раушская нзб,, ц. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, чч. Гагарин.i,l >

Способ определения направления во- 1ð локнистой структуры материала путем оптического исследования нов< рхносчи образца материала,,о т л и ч а ив

m н и с я тем, что, с налью снижения трудоемкости зя счет l1c. кяюче ия необходимости физико-химической обработки поверхности, образец полжргают динамическому нагружеиию, создавшему откольное разрушение, а цаправление волокнистой структурь определяют по поверхности откола.
