Класс В 02d; 50с, 8„ № 153008

СССР

1 1

" 1TL !1 (:. ! !

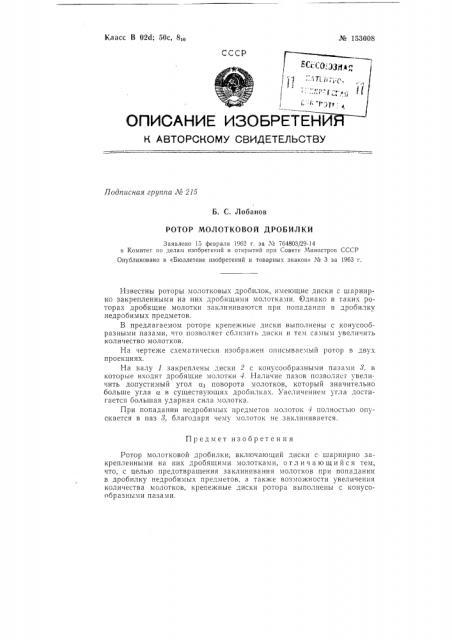

ОПИСАНИЕ ИЗОБРЕ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа ¹ 215

Б. С, Лобанов

РОТОР МОЛОТКОВОЙ ДРОБИЛКИ

Заявлено 15 февраля 1962 r. за ¹ 764803 29-14 в Комитет по делам изобретений и открытий прп Совете Министров СССР

Опубликовано в «Бюллетене изобретений и товарных знаков» ¹ 3 за 1963 г.

Известны роторы молотковых дробилок, имеющие диски с шарнирно закрепленными на них дрооящими молотками. Однако в таких роторах дробящие молотки заклиниваются при попадании в дробилку недробимых предметов.

В предлагаемом роторе крепежные диски выполнены с конусообразными пазами, что позволяет сблизить диски и тем самым увеличить количество молотков.

На чертеже схематически изображен описываемый ротор в двух проекциях.

На валу 1 закреплены диски 2 с конусообразными пазами 3, в которые входят дробящие молотки 4. Наличие пазов позволяег увеличить допустимый угол и, поворота молотков, который значительно больше угла и в существующих дробилках. Увеличением угла достигается большая ударная сила молотка.

При попадании недробимых предметов молоток 4 полностью Oll) скается в паз 8, благодаря чему молоток не заклинивается.

Предмет изобретения

Ротор молотковой дробилки, включаю.ций диски с шарнирно закрепленными на них дробящими молотками, отличающийся тем, что, с целью предотвращения заклинивания молотков при попадании в дробилку недробимых предметов, а также возможности увеличения количества молотков, крепежные диски ротора выполнены с конусообразными пазами.

¹ 153008

Составитель М. Б, Сергеев

Редактор М. И. Бородина Техред Т. П. Курилко Корректор И. А. Шпынева

Подп. к печ, 25/11т — 63 г. Формат бум. 70 X 108 /it; Объем 0,18 изд. л.

Зак. 1125!13 Тираж 600 Цена 4 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4.

Типография, пр. Сапунова, 2.
