Реферат



Класс озЬ, 1

М- 15301

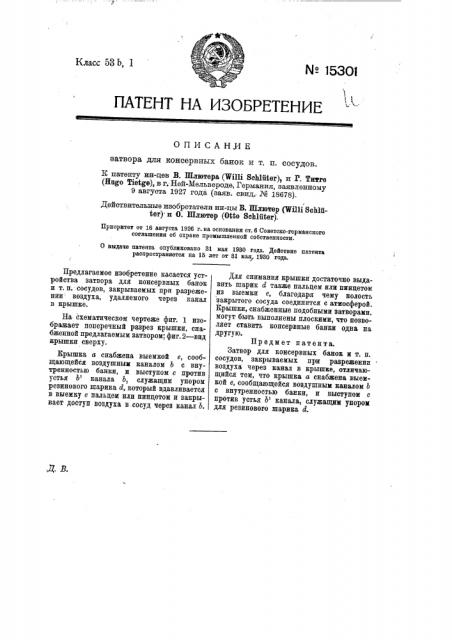

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ затвора для консервных банок и т, и. сосудов.

К патенту ин-цев В. Шлютера (Willi Schliiter), и F. Хитге (Halo Tietge), в г. Бвй-Мельввроде, Германия, заявленному

9 августа 1927 года (заяв. свид.. ¹ 18678).

Дейотвительныв изобретатели ин-цы В. Шлютер (Willi Schliiter) è О. Шлютер (Otto Schliiter).

Приоритет от 16 августа 1926 г. на основании ст. 6 Советско-германского соглашения об охране промышленной собственности.

0 выдаче патента опубликовано 31 мая 1930 года. Действие патента распространяется на 15 лет от 31 мая 1930 года.

Предлагаемое изобретение касается устройства затвора для консервных банок и т.п. сосудов, закрываемых при разрежении: воздуха, удаляемого через канал в крышке.

На схематическом чертеже фиг. 1 изображает поперечный разрез крышки, снабженной предлагаемым затвором; фиг.2 — вид крышки сверху.

Крышка а снабжена выемкой е, сообщающейся воздушным каналом о с внутренностью банки, и выступом с против устья b канала b служащим упором резинового шарика d, который вдавливается в выемку е пальцем или пинцетом и закрывает доступ воздуха в.сосуд через канал b.

Для снимания крышки достаточно выдавить шарик d также пальцем или пинцетом из выемки е, благодаря чему полость закрытого сосуда соединится с атмосферой.

Крышки, снабженные подобными затворами, могут быть выполнены плоскими, что позволяет ставить консервные банки одна на другую.

Пр едм ет пате н та.

Затвор для консервных банок и т. и. сосудов, закрываемых при разрежении воздуха через канал в крышке, отличающийся тем, что крышка а снабжена выемкой е, сообщающейся воздушным каналом о с внутренностью банки, и выступом с против устья о канала, служащим упором для резинового шарика d.

К патенту ин-цев B. Шлютер и Г. Титге М- 15301 сии, Уадрогр. Упр. Управл. В.-M. Сил РККА. Ленинград, здание Гл. Адмиралтейства.
