Реферат



Изобретение относится к обработке металлов давлением и может быть использовано в кузнечно-прессовых цехах для прошивки заготовок, полученных из кузнечных слитков. Цель изобретения - повышение коэффициента использования металла за счет уменьшения утяжки металла. Прошивень выполнен в виде полого корпуса. Профиль наружной и внутренней боковых поверхностей образован пересекающимися в торцах взаимно симметричными кривыми второго порядка. В процессе прошивки усилие не возрастает, в результате чего уменьшается утяжка металла и повышается точность геометрии прошитой заготовки. 1 ил.

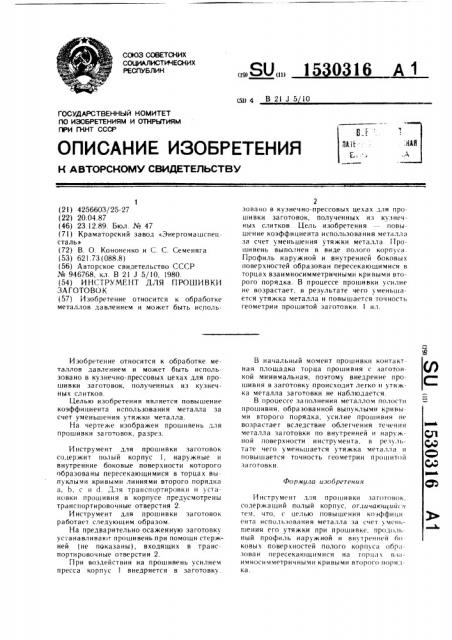

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (19) (И) (5!!4 В2! J5 !О

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Формула изобретена.я

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГННТ СССР

К А BTOPCKOMY СВИДЕТЕПЬСТВУ! (21) 4256603/25-27 (22) 20.04.87 (46) 23.12.89. Бюл. № 47 (71) Краматорский завод «Энергомашспецсталь» (72) В. О. Кононенко и С. С. Семеняга (53) 621.73 (088.8) (56) Авторское свидетельство СССР № 946768, кл. В 21 ) 5/10, 1980. (54) И НСТРУМЕ НТ ДЛЯ ПРОШИ ВКИ

ЗАГОТОВОК (57) Изобретение относится к обработке металлов давлением и может быть испольИзобретение относится к обработке металлов давлением и может быть использовано в кузнечно-прессовых цехах для прошивки заготовок, полученных из кузнечных слитков.

Целью изобретения является повышение коэффициента использования металла за счет уменьшения утяжки металла.

На чертеже изображен прошивень для прошивки заготовок, разрез.

Инструмент для проц ивки заготовок содержит полый корпус 1, наружные и внутренние боковые поверхности которого образованы пересекающимися в торцах вы.пуклыми кривыми линиями второго порядка а, Ь, с и с1. Для транспортировки и установки прошивня в корпусе предусмотрены транспортировочные отверстия 2.

Инструмент для прошивки заготовок работает следующим образом.

На предварительно осаженную заготовку устанавливают прошивень при помощи стержней (не показаны), входящих в транспортировочные отверстия 2.

При воздействии на прошивень усилием пресса корпус 1 внедряется в заготовку.

2 зовано в кузнечно-прессовых цехах для прошивки заготовок, полученных из кузнечных слитков. Цель изобретения повышение коэффициента использования металла за счет уменьшения утяжки металла Ilpoшивень выполнен в виде полого корпуса.

Профиль наружной и внутренней боковых поверхностей образован пересекающимися в торцах взаимносимметричными кривыми второго порядка. В процессе прошивки усилие не возрастает, в результате чего уменьшается утяжка металла и повышается точность геометрии прошитой заготовки. 1 ил.

В начальный момент прошивки контактная площадка торца прошивня с заготонкой минимальная, поэтому внедрение прошивня в заготовку происходит легко и утяжка металла заготовки не наблюдается.

В процессе заполнения металлом полости прошивня, образованной выпуклыми кривыми второго порядка, усилие прошивня не возрастаег вследствие облегчения течения металла заготовки по внутренней и наружной поверхности инструмента. в результате чего уменьшается утяжка металла и повышается точность геометрии прошитой заготовки.

И нструмент для проши вки за готовок, содержащий полый корпус, огличающай гл тем, что, с целью повышения коэффици ента использования металла за счет i меньшения его утяжки при прошивке, продольный профиль наружной и внутренней 6<)

KoBbIx поверхностей полого корпуса обр»зова н пересекаюгцимися на торца х взаимносимметричными кривыми второго порядка.
