СССР !, 1

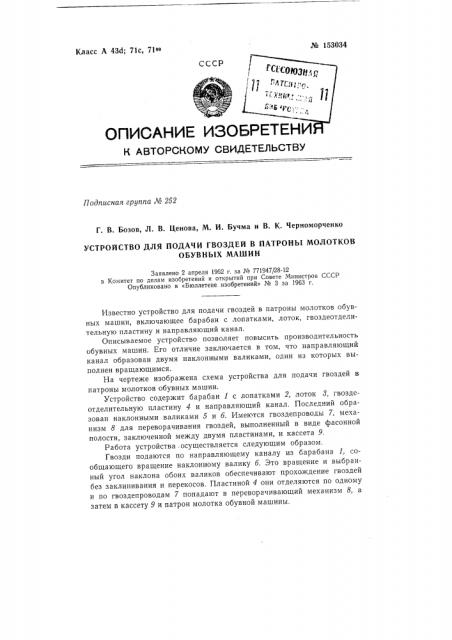

ОПИСАНИЕ ИЗОБР № 153034

Класс А 43d; 71с, 71оо

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 252

Г. В. Бозов, Л. В. Ценова, М. И. Бучма и В. К. Черноморченко

УСТРОЙСТВО ДЛЯ ПОДАЧИ ГВОЗДЕЙ В ПАТРОНЫ МОЛОТКОВ

ОБУВНЫХ МАШИН

Заявлено 2 апреля 1962 г. за Уз 771947/28-12 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» Мз 3 за 1963 г.

Известно устройство для подачи гвоздей в патроны молотков обувных машин, включающее барабан с лопатками, лоток, гвоздеотделительную пластину и направляющий канал.

Описываемое устройство позволяет повысить производительность обувных машин. Его отличие заключается в том, что направляющий канал образован двумя наклонными валиками, один из которых выполнен вращающимся.

На чертеже изображена схема устройства для подачи гвоздей в патроны молотков обувных машин.

Устройство содержит барабан 1 с лопатками 2, лоток 8, гвоздеотделительную пластину 4 и направляющий канал. Последний образован наклонными валиками 5 и б. Имеются гвоздепроводы 7, механизм 8 для переворачивания гвоздей, выполненный в виде фасонной полости, заключенной между двумя пластинами, и кассета 9.

Работа устройства. осуществляется следующим образом.

Гвозди подаются по направляющему каналу из барабана 1, сообщающего вращение наклонному валику б. Это вращение и выбранный угол наклона обоих валиков обеспечивают прохождение гвоздей без заклинивания и перекосов. Пластиной 4 они отделяются по одному и по гвоздепроводам 7 попадают в переворачивающий механизм 8, а затем в кассету 9 и патрон молотка обувной машины, № 153034

Предмет изобретения с

Устройство для подачи гвоздей в патроны молотков обувных машин, включающее барабан с лопатками, лоток, гвоздеотделительнун> пластину и направляющий канал, о т л и ч а ю щ е е с я тем, что, с целью повышения производительности обувных машин, направляющий канал образован двумя наклонными валиками, один из которых выполнен вращающимся.
