Генератор импульсов
Иллюстрации
Реферат
Изобретение относится к импульсной технике и может быть использовано для одновременной электроэрозионной обработки двух деталей на разных режимах. Цель изобретения - повышение КПД. Генератор импульсов содержит тиристоры 1, 5, 8, конденсаторы 2, 6, эрозионные промежутки 3, 7 и диоды 9, 10. Ток заряда конденсатора 2 от источника 4, протекая через промежуток 3, производит наибольший съем металла с первой детали. Эрозию второй детали (промежуток 7) вызывает ток заряда конденсатора 6 от конденсатора 2. Включение промежутка 3 в цепь разряда конденсатора 6 приводит к осуществлению дополнительной эрозии первой детали и соответственно повышает КПД генератора. 1 ил.
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
А1 (19) (И) 5р 4 В 23 Н 1/02
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР
К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ
2 ной обработки двух деталей на разных режимах. Цель изобретения - повмвение
КПД. Генератор импульсов содержит тиристоры 1, 5, 8, конденсаторы 2, 6 ° эрозионные промежутки 3, 7 и диоды
9, 10. Ток заряда конденсатора 2 от источника 4, протекая через промежуток 3, производит наибольший съем металла с первой детали. Эрозию второй детали (промежуток 7) вызывает ток заряда конденсатора 6 от конденсатора 2. Включение промежутка 3 в цепь разряда конденсатора 6 приводит к осуществлению дополнительной эрозии первой детали и соответственно повышает КПД генератора. 1 ип.
1 (21) 4287966/24-2 1 (22) 21.07.87 (46) 23.12.89. Бюл. У 47 (71) Институт прикладной физики
АН МССР (72) А.М. Парамонов и О.А. Муляр (53) 62 1.373(088.8) (56) Авторское свидетельство СССР
М 631295, кл. В 23 Н 1/02, 1976.
Авторское свидетельство СССР
М 666023, кл. В 23 Н 1/02, 1978. (54) ГЕНЕРАТОР ИМПУЛЬСОВ (57) Изобретение относится к импульсной технике и может быть использовано для одновременной электроэрозионОПИСАНИЕ ИЗОБРЕТЕНИЯ
1530357
15 формула изобретения
Генератор импульсов, содержащий первый тиристор, пключенный последовательно с первым конденсатором и
„первым эрозионным проме>кутком между полюсами источника питания в прямом напраглении II(отношеншо к напряжению источника питания, второй тиристор, Bê>..ÿ÷åííbIé сoã>!àñнo с первым тирис гором между точкой соединения первого тиристор, первым выводом
Зп
3 )
Составител
Техред Л.С
Корректор М.Максимишинец
Редактор С.Пекарь ердюкова
Заказ 7811/13 Тираж 894 Подписное
В>1ИИПИ Государственного комитета IIo LI3o 1>eTeHH>I LI открытиям при ГКНТ СССР
113035, Hov.« ;I. Ж-35, Раушская наб., д. 4/5
Производственно-издательский комбинат "Патент", r.Ужгород, ул. Гагарина,101
Изобретение относится к импульсной технике и может быть использовано для одновременной электроэрозионной обработки двух деталей на разных режимах.
Цель изобретения -- повышение КПД за счет дополнительного возбуждения первого эрозионного промежутка током разряда второго конденсатора.

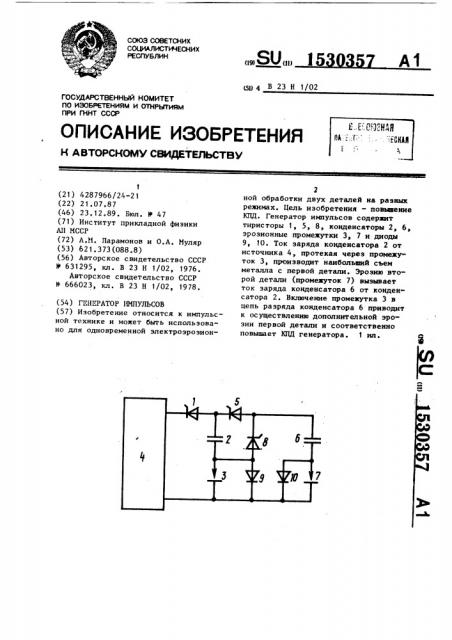

На чертеже представлена принципиальная электрическая схема генератора импульсов.
Генератор импульсов содержит первый тиристор 1, включенный последовательно с первым конденсатором 2 и первым эрозионным промежутком 3 между полюсами источни«ами 4 питания B прямом направлении по отношению к напряжению источника 4, второй тиристор 5, включенный согласно с тиристором 1 между точкой соединения тиристора 1 с конденсатором 2 и первым выводом второго конденсатора 6, второй вывод которого через второй эрозионный промежуток 7 соединен с первым выводом (станиной) промежутка 3.
Точка соединения конденсатора 2 с промежутком 3 подключена к точке соединения тиристора 5 с конненсатором б через третий зиристор 8, нкль.— ченный в прямо> напр,влении ;о отношению к напряжению 1!(гочника л, а
l промежутки 3 и 7 зашу тир .нзн л и;.:ным и вторым дионаь:и 9 и 10 соответст:,.нно, включен>лги в обр=гr HQN II !i > .нп. нии по отношению к напряжению источника 4 .
Генератор импульсов работает следуюшНм образом.
При подаче запускающего импульса на управляющий электрод тиристора 1 происходит заряд конденсатора 2 по цепи положительный полюс источника
4 — эрозионный промежуток 3 — конденсатор 2 — тиристор 1 — отрицательный полюс источника 4. При этом на промежутке 3 формируется рабочий импульс.
После окончания зарядя конденсатора
2 тиристор 1 закрываегся. Затем происходит запуск тиристора 5 и заряд конденсатора 6 по цепи «онленсатор
2 — диод 9 — промежуток 7 — «онденсатср 6 — тиристор 5. При заряде конденсатора 6 на промежутке 7 формируется рабочий импульс. Затем отпирается тиристор 8 и конденсатор 6 разряжается по цепи диод 10 — промежуток
3 — тиристор 8. После этого вновь включается тиристор 5 и т.д, Количество эрозионных импульсов, формируемых на втором промежутке 7, ограничено числом циклов, за «оторые разряжается накопительный конденсатор 2.
Далее включается тиристор 1 и все описанное повторяется. первого «ондеп ;:гора и первым выводом второго конденсатора, первый дио,, включенный параллельно первому зрозион> ом, промежутку в обратном направлении цо отношению к напряженгпг : точника питания, второй эрозионшьй промежуток, первый вывод которого соединен с первым выводом первого эрозионного промежутка, второй диод и третий тиристор, включенный в прямом направлении по отношению к напряжени.о источника питания, о тл и ч а ю шийся тем, что, с целью повышения КПД, третий тиристор включен ме>«ду вторым выводом первого конденсатора и первым выводом второго конденсатора, .второй вывод которого соединен с вторым выводом второго эрозионного промежутка, зашунтированного вторым диодом в обратном направленин по отношению к напряжению источ50 ника питания.
1 ь М,Щедрин
