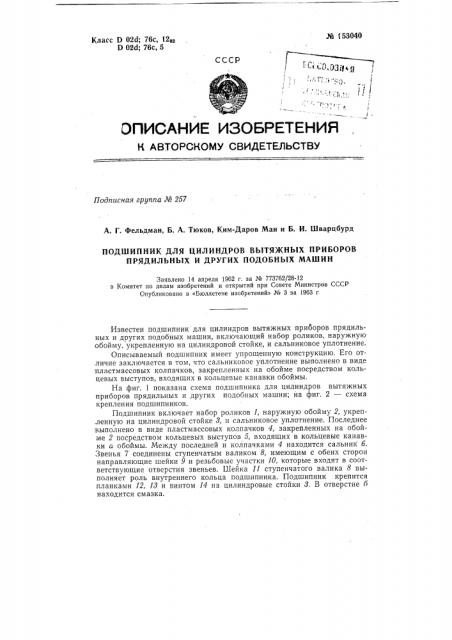

№ f53040

Класс D 02d; 76с, 12аа

D 02d; 76с, 5

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подпгкная группа М 257

А. Г. Фельдман, Б. А. Тюков, Ким-Даров Маи и Б. И. Шварцбурд

ПОДШИПНИК ДЛЯ ЦИЛИНДРОВ ВЫТЯЖНЫХ ПРИБОРОВ

ПРЯДИЛЪНЪ|Х И ДРУГИХ ПОДОБНЫХ МАШИН

Заявлено 14 апреля 1962 г. за № 773762/28-12 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 3 за 1963 г

Известен подшипник для цилиндров вытяжных приборов прядильных и других подобных машин, включающий набор роликов, наружную обойму, укрепленную на цилиндровой стойке, и сальниковое уплотнение.

Описываемый подшипник имеет упрощенную конструкцию. Его от.личие заключается в том, что сальниковое уплотнение выполнено в виде пластмассовых колпачков, закрепленных на обойме посредством кольцевых выступов, входящих в кольцевые канавки обоймы.

На фиг. 1 показана схема подшипника для цилиндров вытяжных приборов прядильных и других подобных машин; на фиг. 2 — схема крепления подшипников.

Подшипник включает набор роликов 1, наружную обойму 2, укреп.ленную на цилиндровой стойке 8, и сальниковое уплотнение. Последнее

:Bblll0ëíåí0 в виде пластмассовых колпачков 4, закрепленных на обойме 2 посредством кольцевых выступов 5, входящих в кольцевые канавки а обоймы. Между последней и колпачками 4 находится сальник б.

Звенья 7 соединены ступенчатым валиком 8, имеющим с обеих сторон направляющие шейки 9 и резьбовые участки 10, которые входят в соответствующие отверстия звеньев. Шейка 11 ступенчатого валика 8 выполняет роль внутреннего кольца подшипника. Подшипник крепится планками 12, 18 и винтом 14 на цилиндровые стойки 8. В отверстие б находится смазка. № 153040

Предмет изобретения

Подшипник для цилиндров вытяжных приборов прядильных и других подобных машин, включающий набор роликов, наружную обойму, укрепленную на цилиндровой стойке, и сальниковое уплотнение, от л ич а ю шийся тем, что, с целью упрощения конструкции, сальниковое уплотнение выполнено в виде пластмассовых колпачков, закрепленных на обойме посредством кольцевых выступов, входящих в кольцевые канавки обоймы. б4а5

Фиг 2
