Класс D 02c; 76с, 19
СССР ! 1 г ° с

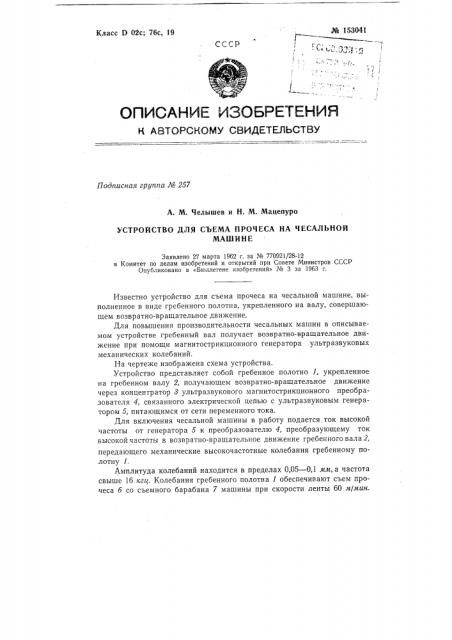

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Подписная группа № 257
А. М. Челышев и Н. М. Мацепуро
УСТРОЙСТВО ДЛЯ СЪЕМА ПРОЧЕСА НА ЧЕСАЛЬНОЙ
МАШИНЕ
Заявлено 27 марта 1962 г. за № 770921/28-12
s 1(омитет по делам изобретений и открытий при Совете Министров СССР
Опубликовано в «Бюллетене изобретений» № 3 за 1963 г.
Известно устройство для съема прочеса на чесальной машине, выполненное в виде гребенного полотна, укрепленного на валу, совершающем возвратно-вращательное движение.
Для повышения производительности чесальных машин в описываемом устройстве гребенный вал получает возвратно-вращательное движение при помощи магнитострикционного генератора ультразвуковых механических колебаний.
На чертеже изображена схема устройства.
Устройство представляет собой гребенное полотно 1, укрепленное на гребенном валу 2, получающем возвратно-вращательное движение через концентратор 8 ультразвукового магнитострикционного преобра.зователя 4, связанного электрической цепью с ультразвуковым генератором 5, питающимся от сети переменного тока.
Для включения чесальной машины в работу подается ток высокой частоты от генератора 5 к преобразователю 4, преобразующему ток высокой частоты в возвратно-вращательное движение гребенного вала 2, передающего механические высокочастотные колебания гребенному полотну 1.
Лмплитуда колебаний находится в пределах 0,05 — 0,1 мм, а частота свыше 16 кга. Колебания гребенного полотна 1 обеспечивают съем прочеса 6 со съемного барабана 7 машины при скорости ленты 60 м/мин.
¹ 153041
Предмет изобретения
Устройство для съема прочеса на чесальной машине, выполненное в виде гребенного полотна, укрепленного на валу, совершающем возвратно-вращательное движение, о т л и ч а ю щ е е с я тем, что, с целью повышения производительности, для сообщения гребенному валу возвратно-вращательного движения применен магнитострикционный генератор ультразвуковых механических колебаний.
