Двухпильный обрезной станок

Двухпильный обрезной станок

Иллюстрации

Показать все

Реферат



Изобретение относится к деревообрабатывающему оборудованию. Цель изобретения - расширение технологических возможностей и упрощение эксплуатации станка. Станок имеет станину 1 со столом 2, роликовый конвейер 3 с прижимными роликами 4, суппорты 5, 6 с пильными валами 7, 8 и пилами 9, 10, расположенные в одной вертикальной плоскости и снабженные приводами 11, 12 возвратно-поступательного перемещения и приводами 13, 14 вращения пильных валов. Суппорт 5 расположен над столом 2, а суппорт 6 - под ним. Пиломатериал 17 подается роликовым конвейером 3 в зону суппортов. Пилы 9 и 10 обрезают боковые кромки пиломатериала. Изобретение позволяет расширить технологические возможности и упростить эксплуатацию станка за счет смещения пильных суппортов по высоте и расположения приводов на одной стороне станка. 2 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

П1) 4 В 27 В 5/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

1б

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ (21 ) 43 73933/23-1 5 (22) <)2.02.88 (46) 23.12.89, Бюл. Ф 47 (71) I îëîâíîå конструкторское бюро деревообрабатывающего оборудования

Всесоюзного промышленного объединения Союздревс ганкопром (72) Л.В. Чистяков (53) 674.053 (088.8) (56) Па гент Швеции М - 431418, кл. 8 27 В 5/04, 1984. (54) .1ВУХПИ11ЬНБ1Й ОБРЕЗНОЙ СТАНОК (57) 11зобретение относится к деревообрабатывающему оборудованию. Цель изобретения — расширение технологических возможностей и упрощение эксплуатации станка. Станок имеет станину 1 со с голом 2, роликовый конÄÄSUÄÄ 1530445 А 1

2 вейер 3 с прижимными роликами 4, суппорты 5, 6 с пильными валами 7, 8 и пилами 9 и 10, расположенные в одной вертикальной плоскости и снабженные приводами 11, 12 возвратно-поступательного перемещения и приводами 13, 14 вращения пильных валов. Суппорт

5 расположен над столом 2, а суппорт

6 — под ним. Пиломатериал 17 подается роликовым конвейером 3 в зону суппортов. Пилы 9 и 10 обрезают боковые кромки пиломатериала, Изобретение позволяет расширить технологические возможности и упростить эксплуатацию станка за счет смещения пильных суппортов по высоте и расЖ положения приводов на одной стороне станка. 2 ил.

153044 > закрепле<гия пил на валах не мешают

yr

Одностороннее расположение приводов упрощает эксплуатацию с ганка в час ги смены пил, обесг<ечивая легкий доступ к ним через боковую дверку.

Двухпильный обре 1ной станок, включающ><й< станину со столом, узел подан<, <>асположенные в одной вертикальной плсскости су1<порты с пильными валами и приводы перемещения суппортов и вращения пильных валов, о тл и ч а ю щ и с л тем, чго, с станка, один из суппортов размещен под столом, а приводы перемещения суппортов и вращения пильных валов расположены с одной из боковых сторон станка.

Шаг.2

Составитель !0. Порохин

Техред Л.Сердюкова Корректор Л. Патай

Редактор Е. Папи

Заказ 7842/17 Тираж 452 Подписное

ВНИИПИ Гo«y;rap< твенного комитета по изобретениям и открытиям при ГКНТ СССР

1!!,! °, . !осква, Ж вЂ” 35, Раушская наб., д. 4/5!!роизв >>д< тв н><о-11<я;11е.<ьский к .мбинат "Патент" г. Ужгород, у r. Гагарина, 101

Изобретение относи гся к деревообрабатывающему оборудс>ванию и может быть использовано в деревообрабатывающей промьппленности.

Цель изобретения — расширение технологических возможностей и упрощение эксплуатац<ьи станка.

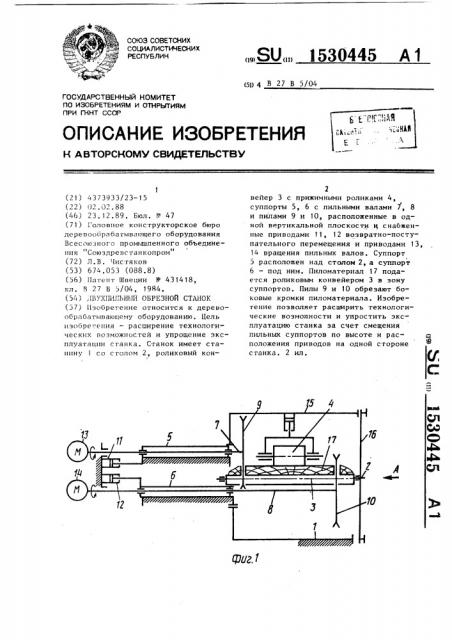

На <1>иг.! изображен станок, общий нид; на <>иг.2 — вид Л на с>иг.1.

Двухпильный обрезной с ганок включает станину 1 со столом 2, узел подачи в виде роликового конвейера 3 с прижимными роликами 4, суппорты

5 и 6 с пильными валами 7 и 8 и пилами 9 и 10, расположенные в одной вер гикальной плоскости. Суппорты 5

rf 6 снаб><ены приводам<1 возвратно— поступательного перемещения в виде гидроцилиндров 1 1 и 12 и приводами

13 и 14 для вращения пильных валов.

Суппорт 5 располо>кен над столом 2, а суппорт 6 — под столом 2.Приводы

11 — 14 располо>кены с одной стороны станка. Станок снабжен также ограждением 15 с боковой дверкой 16.

Станок работает следующим образом.

Предназначенный для продольного раскроя пиломатериал 17 подается роликовым конвейером 3 в зону суппортов !!илы 9 и 10 осуществляют параллел,rrrre рези пиломатериала 1 7 . H ac òðoéê;

СтаНКа На ЗалаННУ<с> 11П<РИНУ ВЫПИЛИВаЕмой доски осуцествляюг ус гановкой co— отве гствуюцего расстояния между IlH— лами 9 и 10 ну< ем перемещения суппс>ртон 5 и 6 гидр<>цилиндрами 11 и

12 в направлепии, перпендикулярном продольной оси станка.

Для смены пил 9 и 10 необходимо

5 открыть боковую дверку 16.

Ис.пользование предлагаемого двухшь>>ьного обрезного станка позволяет расширить технологические возмож10 ности за счет максимального сближения пил, расположенньгх в одной вертикальной плоскости со смещением относительно стола. Ilp» этом детали

20 о р rr ул а и: о б р е т е и и я

30 целью расширения технологических возможностей и упроцения эксплуатации
