Способ изготовления декоративно-облицовочного материала

Способ изготовления декоративно-облицовочного материала

Иллюстрации

Показать все

Реферат



Изобретение относится к строительным материалам и может быть использовано для внутренней и наружной отделки промышленных и гражданских зданий и сооружений. Цель изобретения - повышение механической прочности и термостойкости декоративно-облицовочного материала. Способ изготовления такого материала заключается в формировании двухслойного материала, основной слой которого формируется из гранул глинистых сланцев фракции 0,5 - 3,0 мм, предварительно обработанных 50%-ным раствором жидкого стекла и опудренных стеклопорошком. При этом расход компонентов основного слоя составляет, мас.%: гранулы глинистых сланцев 70 - 84

стеклопорошок 10 - 25

50%-ный раствор жидкого стекла 5 - 6. Соотношение основного и декоративного слоев составляет 25 - 30 мас.% и 70 - 75 мас.%. Декоративно-облицовочный материал после термозакалки при 900 - 930°С в течение 20 - 30 мин имеет следующие характеристики: плотность 1,1 - 1,3 кг/м<SP POS="POST">3</SP>, предел прочности при изгибе 16,8 - 18,2 МПа, предел прочности при сжатии 27 - 30 МПа, ударная вязкость 9,6 - 10,8 кгс/см<SP POS="POST">2</SP> и термостойкость 120 - 150°С. 2 табл.

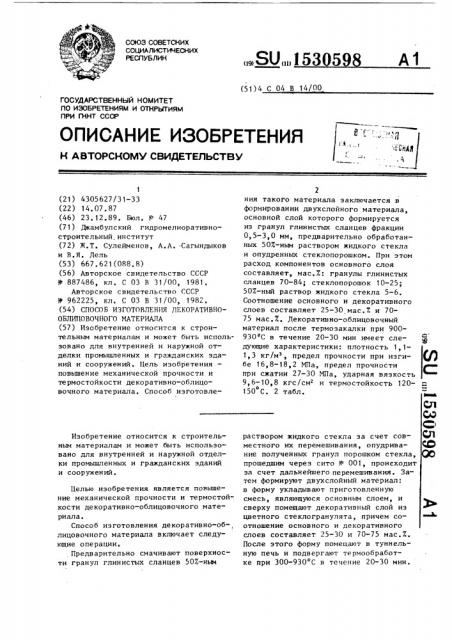

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

А1

„„SU, 153059 (51) 4 С 04 В 14/По г1 Г :" .i.1 п

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГННТ СССР

1 (21) 4305627/31-33 (22) 14.07.87 (46) 23.12,89. Бюл. Р 47 (71) Джамбулский гидромелиоративностроительный. институт (72) Ж.Т. Сулейменов, А.А..Сагындыков и В.Я. Дель (53) 667.621(088 ° 8) (56) Авторское свидетельство СССР

М - 887486, кл. С 03 В 31/00, 1981 °

Авторское свидетельство СССР

У 962225, кл. С 03 В 31/00, 1982. (54) СПОСОБ ИЗГОТОВЛЕНИЯ ДЕКОРАТИВНООБЛИЦОВОЧНОГО МАТЕРИАЛА (57) Изобретение относится к строительным материалам и может быть использовано для внутренней и наружной отделки промышленных и гражданских зданий и сооружений. Цель изобретения повышение механической прочности и термостойкости декоративно-облицовочного материала. Способ иэготовлеИзобретение относится к строительным материалам и может быть использовано для внутренней и наружной отделки промышленных и гражданских зданий и сооружений.

Целью изобретения является повышение механической прочности и термостой-. кости декоративно-облицовочного материала.

Способ изготовления декоративно-об-, лицовочного материала включает следующие операции.

Предварительно смачивают поверхности гранул глинистых сланцев 507-ным ния такого материала заключается в формировании двухслойного материала, основной слой которого формируется из гранул глинистых сланцев фракции

0,5-3,0 мм, предварительно обработанных 507-ным раствором жидкого стекла и опудренных стеклопорошком. При этом расход компонентов основного слоя составляет, мас.7: гранулы глинистых сланцев 70-84; стеклопорошок 10-25;

507.-ный раствор жидкого стекла 5-6.

Соотношение основного и декоративного слоев составляет 25-30 мас.7 и 7075 мас.X. Декоративно-облицовочный материал после термоэакалки при 900930 С в течение 20-30 мин имеет следующие характеристики: плотность 1,11,3 кг/м, предел прочности при изгибе 16,8-18,2 MIIa, предел прочности ггри сжатии 27-30 МПа, ударная вязкость

9,6-10,8 кгс/см и термостойкость 120150 С. 2 табл.

Сп

СлР

С раствором жидкого стекла эа счет сов- О местного их перемешивания, опудрива- Я ) ние полученных гранул порошком стекла, QQ прошедшим через сито 1г= 001, происходит за счет дальнейшего перемешивания. Затем формируют двухслойный материал: в форму укладывают приготовленную смесь, являющуюся основным слоем, и сверху помещают декоративный слой иэ цветного стеклогранулята, причем соотношение основного и декоративного слоев составляет 25-30 и 70-75 мас.7.

После этого форму помещают в туннельную печь и подвергают термообработке при 300-930 С в течение 20-30 мин.

1530598

Формула изобретения

Способ изготовления декоративнооблицовочного материала, включающий последовательную укладку в форму основного слоя из гранул глинистого

Содержание компонентов, мас.Ж, в составе

Компоненты

1 2 (3 известном

Измельченное стекло фракции 0,01 — 1,5 мм

Кварцевый песок

Отходы марганцевого

61

33 производства

Гранулы глинистых сланцев

Порошок стекла

507,-ный раствор жидкого стекла

70 78 84

25 17 10

5 5 6

Таблица 2

Показ а тели для со с тав а

Свойства известного

Плотность, кг/м

Предел прочности, МПа: при изгибе

1,1 1,2 1,3

0,7

18,2 17,5 16,8

30,0 28,5 27,0

3,3

13,5 при сжатии

Ударная вязкость, кгс/см

Термостойкость, С

10,8 10,4 9,6

120 140 150

1,3

80-90

Составитель С. Воронина

Техред М.Ходанич

Корректор В. Гирняк

Редактор H. Гунько

Тираж 591

Подписное

Заказ 7860/25 о комитета по и

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул. Гагарина, 101 Физико-механические показатели полученного материала определяют по стандартным методикам.

Состав декоративно-облицовочного материала приведен в табл. 1, свойства — в табл. 2.

В табл. 1 в составе 1 используют гранулы глинистых сланцев фракции

0,5 мм; в составе 2 2,0 мм и в составе 3 3,0 мм. В табл. 1 соотношение между декоративным и основным слоями соответствует для состава 1 25:757.; состава 2 28:727 и состава 3 30:70Ж.

/ сланца, декоративного слоя ыэ цветного стеклогранулята и термообработку, отличающийся тем, что, с целью повышения механической прочности и термостойкости, в форму укладывают гранулы глинистых сланцев фракции 0,5-3,0 мм, предварительно смоченные 507-ным раствором жидкого стекла и опудренные стеклопорошком при следующем соотношении компонентов основного слоя,мас.7:

Гранулы глинистых сланцев 70-84

15 Стеклопорошок 10-25

507-ный раствор жидкого стекла причем соотношение основного и декоративного слоев составляет 25-30 мас.7

2р и 70-75 мас.X.

Таблица 1
