Реферат



Изобретение относится к гидротехническому строительству. Цель изобретения - повышение надежности в работе путем снижения фильтрационных потерь. После бурения цементационных скважин, группу скважин, расположенных в ряд вдоль туннеля 1 в направлении максимального модуля деформации породы, заряжают прострелочными зарядами взрывчатых веществ. Заряды устанавливают на глубине за зоной разуплотнения 16 анизотропной породы 2. Производят взрыв, а затем нагнетание тампонажного раствора. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5,,4 Е 02 В 9/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlQ ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4386572/23-! 5 (22 ) 01.03.88 (46) 23.12.89. Бюл. № 47 (7l ) Грузинский научно-исследовательский институт энергетики и гидротехнических сооружений (72) Н. В. Амиридзе, Г. К. Чумбуридзе и Б. Д. Карданахишвили (53) 627.8 (088.8) (56) РуководcTBo IIo проектированию гидротехнических туннелей. М.: Стройиздат, 1982, с. 182- 183, рис. 7.

Авторское свидетельство СССР № 1413! 88, кл. F 02 В 9/06, 1986.

„„Я0„„1530664 А 1

2 (54) СПОСОБ ВЫПОЛНЕНИЯ ОБДЕЛКИ

ТУННЕЛЯ В АНИЗОТРОПНОИ ПОРОДЕ (57) Изобретение относится к гидротехническому. строительству. Цель изобретения— повышение надежности в работе путем снижения фильтрационных потерь. После бурения цементационных скважин группу скважин, расположенных в ряд вдоль туннеля в направлении максимального модуля деформации породы, заряжают прострелоч ными за рядам и взрывчатых веществ. Заряды устанавливают на глубине за зоной разуплотнения 16 анизотропной породы 2. Производят взрыв, а затем нагнетание тампопажного раствора. 2 ил.

1530664 з

Изобретение относится к гидротехническому строит(льству, в частности к способам выполнения обделок напорных и безнапорпых туннелей ГЭС и ГРЭС. сооружаемых в

>ппзо>р(н)пых llopo, IHx, и может быть исполь3(>н;)но 13 строительстве подземных хранилищ (ц(1>ти и газы.

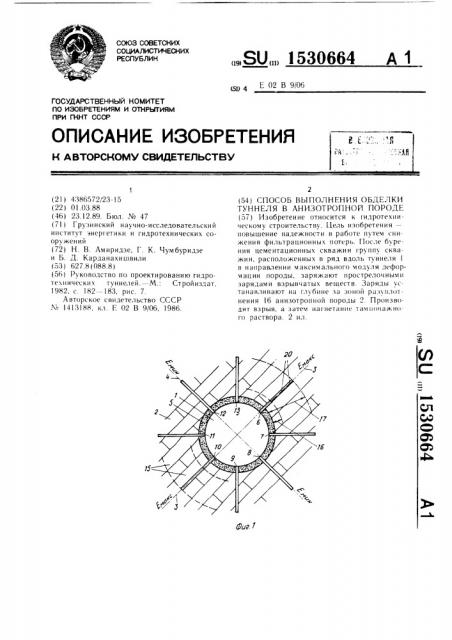

11е(>ь изобретения повышение надеж)и>сти работы ili T(v снижения фильтрационных потерь. г(ы фиг. 1 (HH туннель, поперечный разрск пы фиг. 2 график напряжений в поPOД(.

Тлннел), 1 сооружен в анизотропной породе 2, которыя имеет оси 3 и 4 анизотропии

lIo направлениям соответственно максималь- 15

IIolo и минимального модллей деформации Е. (36,1(IH«l туннеля вклк>чаеT несущий слой 5 и цем IITHпиоппые скважины н рядах 6 !3, ряды 6 и 10 (ot)xtetltatoT с осью 3 анизотро1 ип, ы скважины в HHx — с межслоевыми gp

r !>(»tIIH tX»«lOpO;t»I 2.

14ы фпг. " кривая !4 показывает изме(ц IIH(ll() I. t ó(>è tl(ы ни зотро иной породы 2 (ц IH÷èíû б с кимыюших напряжений Ilo

НОРМЫ. l и К (, l(>ЯЛI Э, 11:3 КОТОРОИ ВИДНО, ЧТО IIIII.3oTpoIIlIHH поро Id 2 вокруг туннеля име- 5 ст «и>пу 16 рызлплотнения с пониженными значениямil б,„, . Б режиме эксплуатации под внутрен Им давлениеxt воды туннель 1 в ани3(»!>(>I1«(>Il il(>p(>.t(. 2 имеет зону 17 влияния. зо

13 заг,(лблепы в ыни:)отропную породу 2.

К рп Hыя 18 Iiol(l зы вдет перераспределение

It

)гыпряже Н««IIHiзотропной породы 2 по нори;1.(п к с,п>ям 15 и зо)ц 17 влияния после нагнет;)пи)1 и зытlioр.ц выния там понажного

Р«1(. 1 HOPЫ.

11ре.(.l ll I(и ый (п(>соб осу)цествляют слеДЛ K)III,HÌ ООРЫЗОМ.

11(>еле блр(ния скважин в рядах 6 — 13

I руппл скв()киll, расположенных в ряд вдоль

40 тунпе.)я 1 (II(ptl(Hëèêó.tÿptto чертежу) в на>рынлении мроды 1 „„„„-, г.е. н рядах 6 и 10, зарякык>т пр(>сзрс to«Hill» зарядами ВВ, на(рпмер, р;>ссредоточенной конструкции. 45

Заряд 2() ll(),t,tètt(скважины размещают на глубине за зоной 16 разуплотнения. Затем проводят взрыв и далее нагнетание тампонажного раствора.

В результате взрыва в зоне 17 влияния

:3a зоной 16 разуплотнения образуются глубинные продольные трещины вдоль туннеля

1, совмещенные с межслоевыми трещинами, которые за счет занесения в них продуктов взрыва остаются раскрытыми и проницаемыми для тампонажного раствора. Взрыв также вызывает местный сброс напряжений 6 >3( (Io всей глубине зоны влияния (кривая 18), чем создается условие для разрыва этой зоны давлением тампонажного раствора. Кроме того. за счет применения прострелочных зарядов и Нх размещения за зоной 16 разуплотнения в подрываемых скважинах взрыв образует глубинные полости, например, в виде уширения вдоль скважины и не оказывает воздействие ны целостность несущего слоя 5.

При нагнетании тампонажного раствора в анизотропную породу 2 раствор из скважин проникает в готовые раскрытые трещины,вызывает Нх распор под давлением на всю глубину зоны 17 влияния и, после затвердения, предварительное напряжение анизотропной породы 2 по нормали к слоям 15 по всей ширине зоны 7 влияния (кривая 19).

Фор.иула изобретения

Способ вь;полнения обделки туннеля в анизотропной породе, включающий бетонирование несущего слоя, бурение цементационных скважин в породе с переменным шагом вдоль туннеля при минимальном шаге в направлении максимаlbHolo модуля деформации породы (Ел, „, с совмещением скважин с межслоевыми трещинами породы и нагнетание в них тампонажного раствора, от.)ичающийся тем, что, с целью повышения надежности работы пузел) снижения фильтрационных потерь, после бурения цементациионных скважин группу скважин, расположенных в ряд вдоль туннеля в направлении максимального модуля деформации породы, заряжают прострелочными зарядами взрывчатого вещества на глубине за зоной разуплотнения породы. IlpoH3803HT взрыв, а затем нагнетание тампонажного раствора.
