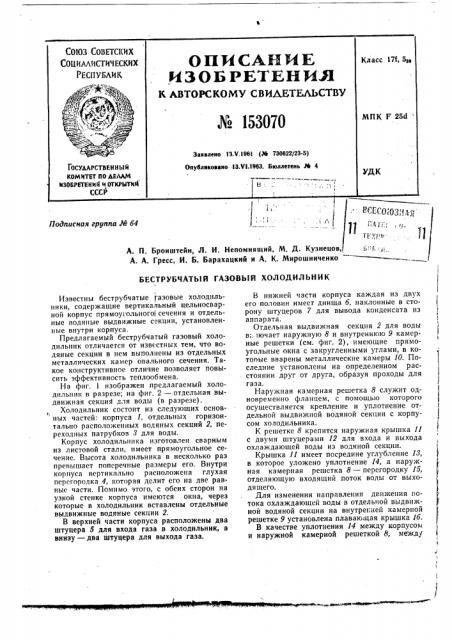

Подиигная груииа ¹ б4
А. П. Бронштейн, Л. И. Непомнящий, М. Д. Кузнецов„
А. А. Гресс, И. Б. Барахацкий и А. К. Мирошниченко
БЕСТРУБЧАТЫ Й ГАЗОВЫЙ ХОЛОДИЛЬНИК
Известны беструбчатые газовые холодильники, содержащие вертикальный цельносварной корпус прямоугольного сечения и отдельные водяные выдвижные секции, установленные внутри корпуса.
Предлагаемый беструбчатый газовый холодильник отличается от известных тем, что водяные секции в нем выполнены из отдельных металлических камер овалЬного сечения. Такое конструктивное отличие позволяет повысить эффективность теплообмена.
На фиг. 1 изображен предлагаемый холодильник в разрезе; на фиг. 2 — отдельная выдвижная секция для воды (в разрезе).
Холодильник состоит из следующих основных частей: корпуса 1, отдельных горизонтально расположенных водяных секций 2, переходных патрубков,3 для воды.
Корпус холодильника изготовлен сварным из листовой стали, имеет прямоугольное сечение. Высота холодильника в несколько раз превышает поперечные размеры его. Внутри корпуса вертикально расположена глухая перегородка 4, которая делит его на две равныс части. Помимо этого, с обеих сторон на узкой стенке корпуса имеются окна, через которые в холодильник вставлены отдельные выдвижные водяные секции 2.
В верхней части корпуса расположены два штуцера 5 для входа газа в холодильник, а внизу — два штуцера для выхода газа.
В нижней части корпуса каждая из двух его половин имеет днища б, наклонные в сторону штуцеров 7 для вывода конденсата из аппарата.
Отдельная выдвижная секция 2 для воды в;.. ючает наружную 8 и внутреннюю 9 камерные решетки (см. фиг. 2), имеющие прямоугольные окна с закругленными углами, в котопые вварены металлические камеры 10. Последние установлены на определенном расстоянии друг от друга, образуя проходы для газа.
Наружная камерная решетка 8 служит одновременно фланцем, с помощью которого осуществляется крепление и уплотнение отдельной выдвижной водяной секции с корпусом холодильника.
К решетке 8 крепится наружная крышка 11 с двумя штуцерами 12 для входа и выхода охлаждающей воды из водяной секции.
Крышка 11 имеет посредине углубление 13, в которое уложено уплотнение 14, а наружная камерная решетка 8 — перегородку 15, отделяющую входящий поток воды от выходящего.
Для изменения направления движения потока охлаждающей воды в отдельной выдвижной водяной секции на внутренней камерной решетке 9 установлена плавающая крышка 16.
В качестве уплотнения 14 между корпусом и наружной камерной решеткой 8, между 4 153070
° ь ь о
> ь CI
Фиг. Z
