Стеновая панель с оконным блоком

Стеновая панель с оконным блоком

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству и может быть использовано при изготовлении стеновых панелей с оконным блоком и отопительным прибором. Цель изобретения - улучшение теплозащитных свойств за счет регенеративного обогрева межстекольного пространства. Стеновая панель состоит из соединенных между собой ребрами 1 наружной 2 и внутренней 3 плит со слоем теплоизоляции 4 между ними и оконным блоком 5. Полый тепловой экран 6 зафиксирован на расстоянии от внутренней плиты 3 и образует конвективный канал 7. Тепловой экран 6 снабжен входным 8 и выходным 9 теплоизолированными патрубками, соединяющими его с межстекольным пространством. Во внутренней плите 3 выполнены каналы 10 для размещения патрубков 8 и 9. Входной патрубок 8 соединен с тепловым экраном 6 в его нижней части, а выходной 9 - в верхней части с диаметрально противоположной стороны. Тепловой экран 6 имеет боковые отражатели 11. 1 з.п.ф-лы, 1 ил.

СООЗ СОВЕТСНИХ

СОЩМЛИСТИЧЕСН ИХ

РЕСПУБЛИН (19) (И>

А1 (дц 4 E 04 С 2/46

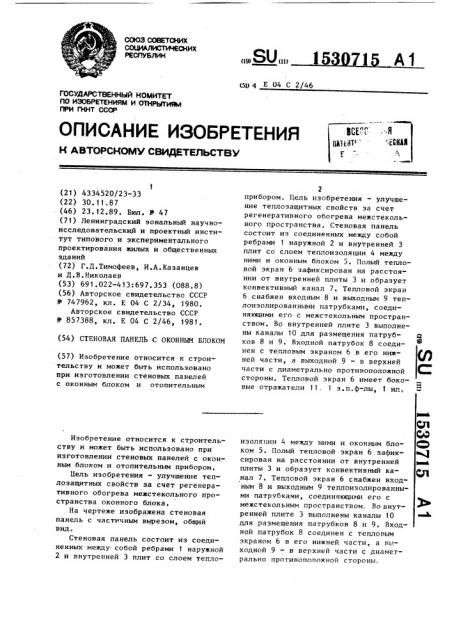

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ВСЕ".Г

НИЫР"

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

К ABTOPCKOMV СВИ4ЕТЕЛЬСТВУ (21) 4334520/23-33 (22) 30.11.87 (46) 23.12.89. Бюл. Ф 47 (71) Ленинградский зональный научноисследовательский и проектный институт типового и экспериментального проектирования жилых и общественных зданий (72) Г.Д.Тимофеев, И.А.Казанцев и Д.В.Николаев (53) 691.022-413:697.353 (088.8) (56) Авторское свидетельство СССР

N 747962, кл. Е 04 С 2/34, 1980.

Авторское свидетельство СССР

Ф 857388, кл. Е 04 С 2/46, 1981. (54) СТЕНОВАЯ ПАНЕЛЬ С ОКОННЫМ БЛОКОМ (57) Изобретение относится к строительству и может быть использовано при изготовлении стеновых панелей с оконным блоком и отопительным

Изобретение относится к строительству и может быть использовано при изготовлении стеновых панелей с оконным блоком и отопительным прибором.

Цель изобретения — улучшение теплозащитных свойств за счет регенеративного обогрева межстекольного пространства оконного блока.

На чертеже изображена стеновая панель с частичным вырезом, общий вид.

Стеновая панель состоит из соединенных между собой ребрами 1 наружной

2 и внутренней 3 плит со слоем тепло2 прибором. Цель изобретения — улучшение теплозащитных свойств за счет регенеративного обогрева межстекольного пространства. Стеновая панель состоит из соединенных между собой ребрами 1 наружной 2 и внутренней 3 плит со слоем теплоизоляции 4 между ними и оконным блоком 5. Полый тепловой экран 6 зафиксирован на расстоянии от внутренней плиты 3 и образует конвективный канал 7. Тепловой экран

6 снабжен входным 8 и выходным 9 теплоизолированными патрубками, соединяющими его с межстекольным пространством. Во внутренней плите 3 выполнены каналы 10 для размещения патрубков 8 и 9. Входной патрубок 8 соединен с тепловым экраном 6 в его нижней части, а выходной 9 - в верхней части с диаметрально противоположной стороны. Тепловой экран 6 имеет боковые отражатели 11. 1 э.п.ф-лы, 1 ил. изоляции 4 между ними и оконным блоком 5. Полый тепловой экран 6 зафиксирован на расстоянии от внутренней плиты 3 и образует конвективный канал 7. Тепловой экран 6 снабжен входным 8 и выходным 9 теплоизолированными патрубками, соединяющими его с межстекольным пространством, Во внутренней плите 3 выполнены каналы 10 для размещения патрубков 8 и 9 ° Входной патрубок 8 соединен с тепловым экраном 6 в его нижней части, а выходной 9 — в верхней части с диаметрально противоположной стороны,.

1530715

Тепловой экран 6 имеет боковые отражатели 11. Со стороны помещения перед тепловым экраном 6 установлен отопительный прибор 12, соединенный с экранами 13 теплоизоляторами.

Процесс теплоотдачи в панели от отопительного прибора к воздуху внутри оконного блока происходит следующим образом. 10

Тепло, выделяемое отопительным прибором 12, содержит конвективную и радиационную составляющие. При этом, радиационная составляющая теплового потока отражается от поверх- 15 ности полого:теппового экрана 6 и нагревает его, что значительно уменьшает теплоотдачу панели. Теплый воздух внутри теплового экрана 6 концентрируется в его верхней зоне и по 20 выходному патрубку 9 поступает в межстекольное пространство.

Воздух с более низкой температурой сосредотачивается в нижней зоне межстекольиого пространства и по входно- 25 му патрубку 8 поступает в полый тепловой экран, в его нижнюю часть, где снова нагревается. За счет разности плотностей теплового и холодного воздуха осуществляется самоциркуляция воздуха внутри теплового экрана 6.

В межстеколъиом пространстве также осуществляется самоциркуляция воздуха, что приводит к обогреву межсте-<. кольного пространства. Разность температур по обе стороны внутреннего остекления уменьшается, что приводит к сокращению теплопотерь через остекление.

Предлагаемая стеновая панель позволяет улучшить теплозащитные качества за счет регенеративного обогрева межстекольног0 пространства.

Формула изобретения

1.Стеновая панель с окольным блоком, включающая соединенные между собой ребрами наружную и внутреннюю плиты со слоем теплоизоляции между ними и тепловой экран, расположенный на расстоянии от внутренней плиты за нагревательным элементом с образованием конвективного канала между экраном и внутренней плитой, о т л и ч а ю— щ а я с я тем, что, с целью улучшения теплозащитных свойств за счет регенеративного обогрева межстекольного пространства оконного блока, тепловой экран выполнен полым и снабжен теплоизолированным входным и выходным патрубками, связывающими его полость с межстекольным пространством, причем входной патрубок соединен с тепловым экраном в его нижней части, а выходной — в верхней, а во внутренней плите выполнены каналы для размещения патрубков.

2. Панель по п.1, о т л и ч а ю— ,щ а я с я тем, что тепловой экран снабжен боковыми отражателями.
