Ленточный водоподъемник

Ленточный водоподъемник

Иллюстрации

Показать все

Реферат



Изобретение может быть использовано для подъема любых жидкостей, например в системе водоснабжения. Целью изобретения является повышение надежности водоподъемника путем уменьшения износа ленты. Ленточный водоподъемник содержит ведущий и натяжной шкивы 1 и 2, охватывающую их бесконечную ленту (Л) 3, приемник 4 жидкости и водосъемный элемент (Э) 5 с щелью 6, через которую пропущена Л 3. Водоподъемник снабжен камерой 7, а Э 5 установлен в последний с возможностью перемещения в плоскости, перпендикулярной оси Л 3. При вращении шкива 1 Л 3 смачивается перекачиваемой жидкостью, которая сбрасывается в приемник 4. При прохождении Л 3 через щель 6 происходит дополнительный съем воды с Л 3, в процессе которого Э 5 имеет возможность перемещаться в плоскости, перпендикулярной оси Л 3. 1 ил.

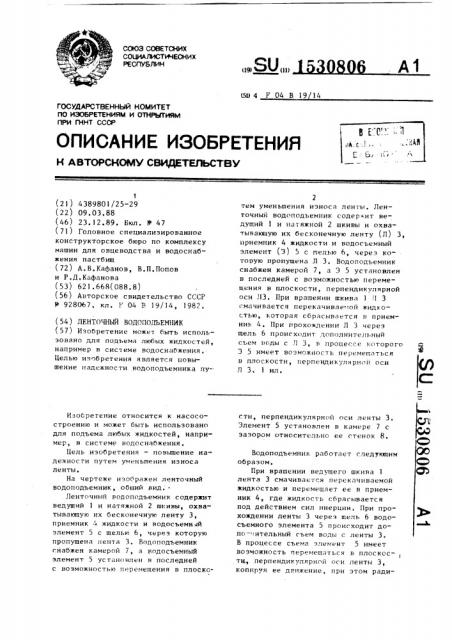

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСА 6 ЛИК (19) (111

f5D 4 F 04 В 19 14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMY СВИ4ЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЭ06РЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

1 (2I) 4389801/25-29 (22) 09.03.88 (46) 23.12.89. Бюл. У 47 (71) Головное специализированное конструкторское бюро по комплексу машин для овцеводства и водоснабжения пастбиш (72) А.В.Кафанов, В.П.Попов и P.Ä.Кафанова (53) 621.668(088.8) (56) Авторское свидетельство СССР

Р 928067, кл. F 04 В 19/14, 1982. (54) ЛЕНТОЧНЫЙ ВОДОПОДЪЕМНИК (57) Изобретение может быть использовано для поцъема любых жидкостей, например в системе водоснабжения °

Целью изобретения является повышение надежности водоподъемника пуИзобретение относится к насосостроению и может быть использовано для подъема любых жидкостей, например, в системе водоснабжения, Цель изобретения — повышение надежности путем уменьшения износа ленты.

На чертеже изображен ленточный водоподъемник, обший вид, °

Ленточный водоподъемник содержит ведуший 1 и натяжной 2 шкивы, охватываюшую их бесконечную ленту 3, приемник 4 жидкости и водосъемн и элемент 5 с щелью 6, через которую пропушена пента 3. Водоподъемник снабжен камерой 7, а водосъемный элемент 5 установлен в последней с возможностью перемещения в плоско2 тем уменьшения износа ленты. Ленточный водоподъемник содержит ведущий 1 и натяжной 2 шкивы и охватываюшую их бесконечную ленту (Л) 3, приемник 4 жидкости и водосъемный элемент (Э) 5 с шелью 6, через которую пропущена Л 3. Водоподъемник снабжен камерой 7, а Э 5 установлен в последней с возможностью перемещения в плоскости, перпендикулярной оси JI3. При врашении шкива 1 ;! 3 смачивается перекачивае".;ой жидкостью, которая сбрасывается н приемник 4. При прохождении Л 3 через щель 6 происходит дополнительный съем воды с Л 3, в процессе которого

3 5 имеет возможность перемешаться в плоскости, перпендикулярной оси

Л 3. 1 ил. сти, перпендикулярной оси ленты 3.

Элемент 5 установлен в камере 7 с зазором относительно ее стенок 8.

Водоподъемник работает следуюшим образом.

При врашении ведушего шкива 1 лента 3 смачивается перекачиваемой жидкостью и перемещает ее в приемник 4, где жидкость сбрасывается под действием сил инерции ° При прохождении ленты 3 через шель 6 водосъемного элемента 5 происходит допс ".ительный съем воды с ленты 3.

В процессе съема элемент 5 имеет возможность перемещаться в плоскос- тн перпендикулярной оси ленты 3, копируя ее движение, при этом ради1530806 альные нагрузки на ленту 3 и элемент 5 и их износ уменьшаются. элемент с щелью, через которую пропущена лента, о т л и ч а ю ш и й— с я тем, что, с целью повышения я 5 надежности путем уменьшения износа ленты, водоподъемник снабжен камерой, а водосъемный элемент устаJ новлен в последней с возможностью перемещения в плоскости, перпендикулярной оси ленты.

Формула иэобретени

Ленточный водоподъемник, содержащий ведущий и натяжной шкивы, ох- ватывающую их бесконечную ленту, приемник жидкости и водосъемный

Составитель А, Кулигин

Техред Л.Сердюкова Корректор О. Ципле

Редактор А. Козориз

Заказ 7921/36

Подписное

Тираж 522

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r Ужгород, ул. Гагарина,101
