Щелевое уплотнение рабочего колеса центробежного насоса

Щелевое уплотнение рабочего колеса центробежного насоса

Иллюстрации

Показать все

Реферат



Изобретение позволяет повысить долговечность уплотнения при работе на абразивных средах путем многоступенчатой сепарации среды перед радиальным зазором. Уплотнение содержит уплотнительное кольцо 1 с рабочей камерой (РК) 2 и перепускными каналами (К) 3, закрепленное в корпусе 1 и образующее с рабочим колесом 5 радиальный зазор 6 и втулку (В) 7 с коническим участком 8, выполненным расширяющимся в сторону колеса 5. РК 2 сообщена в верхней части с полостью 9 всасывания насоса К 3 и выполнена в виде торцовой проточки 10. В 7 закреплена на рабочем колесе 5 и размещена в проточке 10 в образованием зазоров 11 и 12 с кольцом 1. Во В 7 выполнены сквозные радиальные каналы 13. Перекачиваемая насосом среда с механическими включениями поступает в РК 2 и движется через К 3 и торцовый зазор 11. Под действием центробежных сил более тяжелые частицы механических включений отбрасываются к периферии РК 2 и по К 3 поступают во всасывающую полость 9 насоса. Более легкие частицы перемещаются в радиальном и осевом направлениях за счет протока среды через зазор 6. При достижении периферийной части конического участка 8 частицы поступают через каналы 13 в верхнюю часть РК 2. Осветленная среда направляется в радиальный зазор 6 через торцовый зазор 12. 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (1!) (51) 4 Р 04 D

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Г/ Я,ЯУ ф

10 б,ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЭОБРЕТЕНИЯМ И ОТНРЫТИЯМ (1РИ ГКНТ СССР

1 (21) 4336859/25-29 (22) 02.12.87 (46) 23.12.89. Бюл. У 47 (72 ) М. А. Сутормин, В.Н. Богородицкий С.А. Собенина и А.Р. Гусак (53) 621.671(088.8) (56) Певзнер Б.М.Насось судовых установок и систем, Л.: Судостроение, 1971, с. 53.

Авторское свидетельство СССР

Ф 1268822, кл. F 04 5 29/16, 1985. (54) ШЕЛЕВОЕ YPJIOTHEHHE РАБОЧЕГО КОЛЕСА ЦЕНТРОБЕЖНОГО НАСОСА

2 (57) Изобретение позволяет повысить долговечность уплотнения при работе на абразивных средах путем многоступенчатой сепарации среды перед радиальным зазором. Уплотнение содержит уплотнительное кольцо 1 с рабочей камерой (PK) 2 и перепускными каналами (К) 3, закрепленное в корпусе 1 и образующее с рабочим колесом 5 радиальный зазор 6 и втулку (В) 7 с коническим участком 8, выполненным расширяющимся в сторону колеса 5. РК2 сообщена в верхней части с полостью 9 всасывания насоса

1530818

1О

К 3 и выполнена в виде торцовой проточки 10. В7 закреплена на рабочем колесе 5 и размещена в проточке 10 с образованием зазоров 11 и 12 с кольцом 1. Во В7 выполнены сквозные радиальные каналы 13. Перекачиваемая насосом среда с механическими включениями поступает в РК2 и движется через КЗ и торцовый зазор 11. Под действием центробежных сил более тяжелые частицы механических включений

Изобретение относится к гидромашиностроению, а конкретнее к конструкции уплотнений центробежных насосов, перекачивающих жидкость с абразивными частицами.

Цель из о брет ения — повыше ние долговечности при работе на абразивных средах путем многоступенчатой сепарации среды перед радиальным зазором.

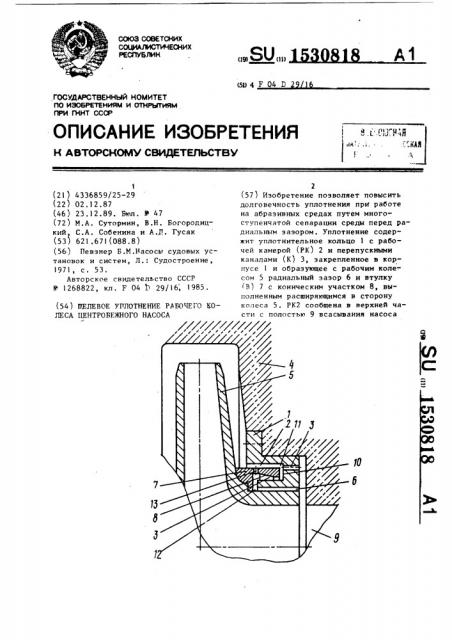

На чертеже представлено уплотнение, продольный разрез.

Яелевое уплотнение рабочего колеса центробежного насоса содержит уплотнительное кольцо 1 с рабочей камерой 2 и перепускными каналами 3, закрепленное в корпусе 4 насоса и обраэуннцее с рабочим колесом 5 радиальный зазор 6, и втулку 7 с коническим участком 8, размещенную в рабочей камере 2, при этом последняя соI общена в своей верхней части с полостью 9 всасывания насоса посредством перепускных каналов 3.

Рабочая камера 2 выполнена в виде 40 торцовой проточки 10, втулка 7 закреплена на рабочем колесе 5 и размещена в проточке 10 с образованием торцовых зазоров 11 и 12 с уплотнительным кольцом 1, конический участок 8 вы- 45 полнен расширяющимся в сторону колеса

5 на внутренней поверхности втулки 7, и в последней выполнены сквозные радиальные каналы )3.

Щепевое уплотнение рабочего колеса 5О центробежного наооса работает следующим образом.

Перекачиваемая насосом среда с механическими включениями поступает в рабочую камеру 2 и движется далее по

55 двум направлениям: через перепускные каналы 3 и торцовый зазор 11. В торцовом «азоре 11 среда с механическими включениями вращается примерно с полоотбрасываются к периферии РК2 и по

КЭ поступают во всасывающую полость

9 насоса. Более легкие частицы перемещаются в радиальном и осевом направлениях эа счет протока среды через зазор 6. При достижении периферийной части конического участка 8 частицы поступают через каналы 13 в, верхнюю часть PK 2. Осветленная среда направляется в радиальный зазор 6i через торцовый зазор 12; 1 ил. винной угловой скоростью вращения рабочего колеса 5. Под действием центробежных сил более крупные и тяжелые частицы механических включеНий отбрасываются к периферии рабочей камеры 2 и по перепускным каналам 3 поступают во всасывающую полость 9 насоса. При этом более мелкие и легкие частицы механических включений могут попасть к коническому участку 8.

Под действием центробежных сил частицы механических включений перемещаются в радиальном направлении к периферии, а за счет протока среды через радиальный зазор 6 — в осевом направлении. Результирующее движение частиц направлено под некоторым углом к оси рабочего колеса 5 и при достижении периферийной части конического участка 8, эа счет раз— ности давлений, обусловленной вращением среды, частипы через радиальные каналы 13 поступают в верхнюю часть рабочей камеры 2, а осветленная среда через торцовый зазор 12 направляется в радиальный зазор 6.

Тем самым создается дополнительная сепарация среды от мелкодисперсных механических включений и таким образом, повышается качество работы щелевого уплотнения рабочего колеса центробежного насоса.

Наличие вращающейся втулки 7 в рабочей камере 2 уплотнительного кольца 1 создает устойчивый процесс двойной сепарации, среды и, тем самым, осветления среды, протекающей через зазор 6 щелевого уплотнения рабочего колеса центробежного насоса, что способствует увеличению его работы.

Составитель Ю. Никитченко

Техред Л.Сердюкова Корректор О.Ципле

Редактор С. Патрушева

Тирах 522

Заказ 7921/36

Подписное

И1ИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4!5

Производственно-издательский комбинат "Патент". г.ужгород, ул. Гагарина,101

15308

Формул а изобретения

1Пелевое уплотнение рабочего колеса центробежного насоса, содержащее уплотнич " 1ьное кольцо с рабочей камерой и перепускными каналами, sB5 крепленное в корпусе насоса и образующее с рабочим колесом радиальный зазор, и втулку с коническим участком, размещенную в рабочей камере, при этом последняя сообщена в своей верхней части с полостью всасывания насоса посредством перепускных каналов, о т л и ч а ю щ е е с я тем, 18 б что, с целью повышения долговечности при работе на абразивных средах путем многоступе :чатой сепарации средь. перед радиальным зазором, рабочая камера выполнена в виде торцовой проточки, втулка закреплена на рабочем колесе и размещена в проточке с образованием торцовых зазоров с уплотнительным кольцом, конический участок выполнен расширяющимся в сторону колеса на внутренней поверхности втулки и в последней выполнены сквозные радиальные каналы.
