Щелевой экран фототрансформатора

Щелевой экран фототрансформатора

Иллюстрации

Показать все

Реферат



Изобретение относится к фотограмметрическим приборам и предназначено для трансформирования аэроснимков, космических снимков и их частей перспективно-аффинным способом. Щелевой экран выполнен в виде самостоятельного блока, накладываемого на проекционный экран фототрансформатора. Щелевой экран содержит каркас 1, планшет 2, светонепроницаемую шторку 3, каретку 4 со щелью 5, механизм перемещения планшета. Кракас 1 установлен на закрепленные на плите круговые направляющие 14 с возможностью поворота в плоскости планшета 2. Ширина щели 5 может регулироваться в процессе движения. За счет поддержания энергетической экспозиции фотоматериала на одинаковом уровне улучшается качество изображения. 2 ил.

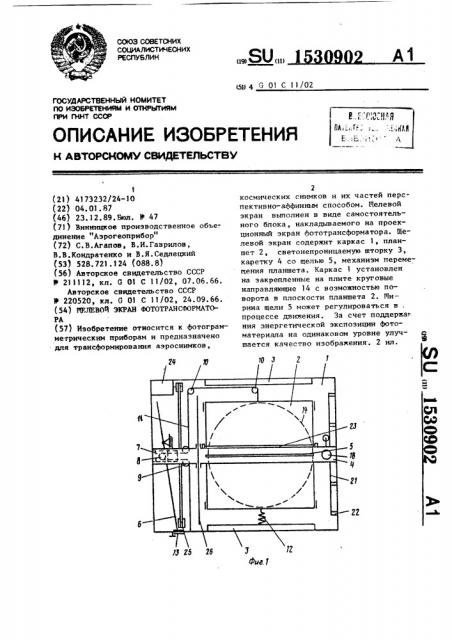

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТ ИЧЕСИИХ

РЕСПУБЛИН (l9) (11) (ц) 4 G 0! С 11/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

S !

8 (!

22

Ц 25 28

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlO ИЭОБРЕЧЮНИЯМ И ОЧНРЫТИЯМ

ПРИ ГННТ СССР

1 (21) 4173232/24-10 (22) 04. 01. 87 (46) 23.12.89.Бюл. У 47 (71) Винницкое производственное объе-. динение "Аэрогеоприбор" (72) С.В.Агапов, В.И.Гаврилов, В.В.Кондратенко и В.Я.Седлецкий (53) 528.721.124 (088.8) (56) Авторское свидетельство СССР

Ф 211112, кл. G Ol С 11/02, 07.06.66.

Авторское свидетельство СССР

У 220520, кл. G 01 С 11/02, 24.09.66. (54) 69 .ЛЕВОЙ ЭКРАН ФОТОТРАНСФОРМАТОРА (57) Изобретение относится к фотограмметрическим приборам и предназначено для трансформирования аэроснимков, 2 космических снимков и их частей перспективно-аффинным способом. Щелевой экран выполнен в виде самостоятельного блока, накладываемого на проекционный экран фототрансформатора. Щелевой экран содержит каркас 1, планшет 2, светонепроницаемую шторку 3, каретку 4 со щелью 5, механизм перемещения планшета. Каркас 1 установлен на закрепленные на плите круговые направляющие 14 с возможностью поворота в плоскости планшета 2. Лирина щели 5 может регулироваться в процессе движения. За счет поддержа ния энергетической экспозиции фотоматериала на одинаковом уровне улуч- с. шается качество изображения. 2 ил.

1530902

Экран работает следующим образом.

По шкале счетчика 13 устанавливают необходимый угол наклона линейки 6. При помощи зубчатой передачи

17 при отключенной муфте 18 устанавливают pasMep щели 5. Гибкому копиру 21

Изобретение относится к фотограм метрическому приборостроению, в част1 ности к средствам Аототрансформирования.

Цель изобретения — повышение качества трансформирования за счет выравнивания освещенности экрана.

На фиг,l изображена схема экрана; на фиг.2 — каретка: со щелью, вид снизу.

Щелевой экран устанавливают на проекционный экран фототрансформатора и закрепляют на нем, например, с помоцью струбцин.

Челевой экран содержит каркас 1, планшет 2, светонепроницаемую шторку

3 и механизм перемещения планшета, состоящий из каретки 4 со щелью 5, линейки 6 и ползушки 7. На ползушке

7, каретке 4 и каркасе 1 установлены ролики 8 — 10, через которые проходит гибкая связь 11 в виде стальной ленты. Один конец ленты 11 закреплен на планшете 2, а второй — на каркасе

1. Дпя натяжения ленты 11 служит пружина 12 ° Угол наклона линейки 6 может быть установлен по шкале счетчика 13 Светонепроницаемая шторка

3 выполнена в виде двух барабанов, 30 закрепленных на каркасе 1. Шторка закреплена свободными концами на каретке 4 со целью 5. Поворот каркаса 1 осуществляют по круговым направляющим плиты 14. Щель 5 образована подвижной 15 и неподвижной 16 линейками соединенными параллелограммным механизмом (фиг.2), Подвижная линейка 15 через зубчатую передачу 17, муфту 18 и рычаг 19 40 с роликом 20 связана с гибким копиром 21, закрепленным на каркасе 1 регулируемыми упорами 22. К каретке

4 параллельно щели 5 прикреплена ориентирующая нить 23. Привод переме- 45 щения каретки 4 со щелью 5 состоит из двигателя 24 и приводной ленты 25.

Перемещение каретки 4 осуществляется по направляющей 26,закрепленной на каркасе 1.

50 при помощи регулируемых упоров 22 придают необходимую форму, Затем включают муфту 18. Поворачивают каркас 1 по круговым направляющим плиты

14 до совмещения ориентирующей нити

23 с опорными точками трансформацион" ной основы. На планшете 2 укладывают и закрепляют фотоматериал. Прикреп-ляют свободные концы шторок 3 к каретке 4 со щелью 5. Включают двигатель 24, который при помощи приводной ленты 25 приводит в движение каретку 4.

При перемещении каретки 4 ролик 8 катится по линейке 6 и одновременно вместе с ползушкой 7 отходит вправо или влево на величину, пропорциональную перемещению каретки 4 и углу наклона линейки б. В результате перемещения ползушки 7 изменяются расстояние между роликами 8, 9 и длина петли гибкой связи, охватывающей эти ролики. При натяжении стальной ленты

Il планшет 2 передвигается в направлении движения каретки 4 со щелью 5 в сторону роликов 10, а в случае ослабления ленты 1 1, под действием пружины 12 планшет 2 оттягивается в обратном направлении. Нторка 3 сматывается с одного барабана и наматывается на другой, обеспечивая экспонирование находящегося на планете 2 фотоматериала только через щель 5.

Ролик 20 опирается на гибкий копир

21 и, прокатываясь по нему, через зубчатую передачу 17 регулирует ширину цели 5 в процессе движения.

Аормулаизобретения

Щелевой экран фототрансформатора, содержаций планшет и каретку со щелью, установленные на каркасе с возмож" ностью перемецения и связанные гибкой связью, ползушку, тангенциальную линейку, светонепроницаемую шторку и привод каретки, о т л и ч а ю щ и и -. с я тем, что, с целью повышения качества трансформирования за счет выравнивания освещенности экрана, он снабжен плитой и круговыми направляющими, связанными с каркасом и располо-, женными параллельно IIJIocJcocTH план— шета, а щель выполнена с возможностью изменения ее ширины и кинематнчески связана с введенньи гибким копиром.

1 530902
