Способ определения сухости пара

Способ определения сухости пара

Иллюстрации

Показать все

Реферат



Изобретение относится к способам определения параметров влажного пара и позволяет обеспечить возможность непрерывного определения сухости пара при измерении давления пара в трубопроводе. Способ определения сухости пара включает пропускание пара через два последовательно расположенных в трубопроводе дросселя, нагрев пара в междроссельном пространстве до перевода пара в однофазное состояние, измерение перепадов давления непосредственно на дросселях и расчет величины сухости пара W по формуле W=K<SP POS="POST">.</SP>√ΔР<SB POS="POST">1</SB>/ΔР<SB POS="POST">2</SB>, где K - константа, ΔР<SB POS="POST">1</SB> и ΔР<SB POS="POST">2</SB> - перепады давления на последовательно расположенных дросселях. 1 ил.

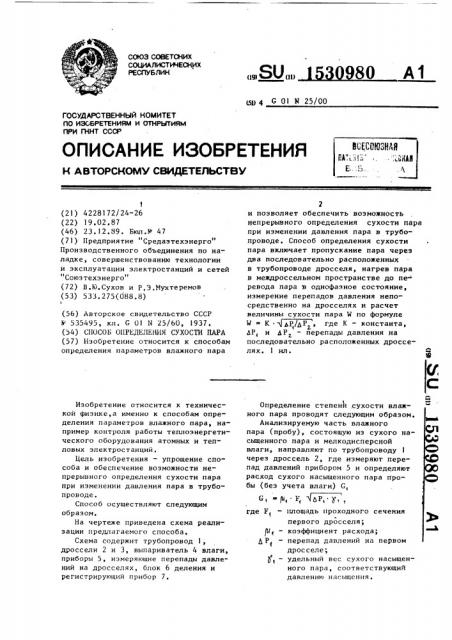

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

80 А1 (19) (И) yII 4 (01 1 1 25/00

3ЦИ@".-НМ

Г А,ьл1Е.;:- ..

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOMY СВИДЕТЕЛЬСТВУ где Р(ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flQ ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4228172/24-26 (22) 19.02.87 (46) 23.12.89. Бюл.1(47 (71) Предприятие "Средаэтехэнерго"

Производственного объединения по наладке, совершенствованию технологии и эксплуатации электростанций и сетей

"Союзтехэнерго (72) В.lv.Ñóõoâ и Р,Э.Мухтеремов (53) 533.275(088.8)

I (56) Авторское свидетельство СССР

М 535495, кл. G Ol 11 25/ЬО, 1937. ()4) CIIOCOb ОПРЕДЕЛЕНИЯ СУХОСТИ ПАРА (57) Изобретение относится к способам определения параметров влажного пара

Изобретение относится к технической физике,а именно к способам определения параметров влажного пара, например контроля работы теплознергетического оборудования атомных и теп" ловых электростанций.

Цель изобретения — упрощение способа и обеспечение возможности непрерывного определения сухости пара при изменении давления пара в трубопроводе.

Способ осуществляют следующим образом.

На чертеже приведена схема реализации предлагаемого способа, Схема содержит трубопровод 1, дроссели 2 и 3, выпариватель 4 влаги, приборы 5, измеряющие перепады давлений на дросселях, блок 6 деления и регистрирующий прибор 7.

2 и позволяет обеспечить возможность непрерывного определения сухости пара при изменении давления пара в трубопроводе. Способ определения сухости пара включает пропускание пара через два последовательно расположенных в трубопроводе дросселя, нагрев пара в междроссельном пространстве до перевода пара в однофазное состояние, измерение перепадов давления непосредственно на дросселях и расчет величины сухости пара W по формуле

W К /дР/де, где К вЂ” константа, ЬР< и ЬР— йерепады давления на последовательно расположенных дросселях. 1 ил.

Определение степени, сухости влажного пара проводят следующим образом.

Анализируемую часть влажного пара (пробу), состоящую из сухого насыщенного пара и мелкодисперсной влаги, направляют по трубопроводу I через дроссель 2, где измеряют перепад давлений прибором 5 и определяют расход сухого насыщенного пара Пробы (без учета влаги) G а,-р, д; Гдр,y,, площадь проходного сечения первого дросселя; коэффициент расхода; перепад давлений на первом дросселе; удельный вес сухого насыщенного пара, соответствующий давлению насьицения, 1530980

W=К.

Далее проба проходит через выпариватель 4 влаги, где проба доводится до состояния сухого насьпцения или определенного перегрева. 11осле выпаривателя 4 пробу пропускают через второй дроссель В, где определяют перепад прибором 5, пропорциональный расходу всей пробы С с, =p, Р,4и,г,, По сравнению с известным предлагаемый способ определения сухости пара исключает необходимость составления и использования для расчета номограмм, упрощает способ, позволяет непрерывно определять сухость пара при изменении давления в магистрали.

Формула изобретения

Г

Е --- ) дрт где К вЂ” константа;

ЬР и

+z. перепады давлений, измеренные на последовательно расположенных дросселях.

Составитель В.Вилинская

Техред М.Ходанич Корректор С.Черни

Редактор А.Козориэ

Заказ 7946/44 Тираж 789 Подписное

ВНИИПИ Государственного комитета по изобретениям и открьггиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб,, д. 4/5

Производственно-издательский комбинат Патент, г. Ужгород, ул. Гагарина, 101 где F< площадь проходного сечения второго дросселя, /" — коэффициент расхода; перепар, давлений на втором дросселе; — удельный вес пара эа выпаривателем 4.

Величину сухости пара W определяют по соотношению 20

С, ГЬР, Я

W = -- = К

С1. К

Рл Р< где К, = ----- = const.

I" z. z 25

Так как с помощью выпаривателя 4 проба за ним поддерживается в состоянии определенного перегрева или в соствянни сухого насьпцения, соотношение — с достаточнои точностью .Г, 30

14 приближения в широком диапазоне изменения давления можно принять постоянным.

Таким образом, при определенных

35 условиях сухость пара есть функция соотношений перепадов давлений, из-. меренных на дросселях 2 и 3

Способ определения сухости пара, включающий пропускание пара через два последовательно расположенных в трубопроводе дросселя, нагрев пара в междроссельном пространстве до перевода лара в однофазное состояние, измерение давления .пары, расчет величины сухости пары, о т л и ч ы ю— шийся тем, что, с целью упрощения способа и обеспечения воэможности не" прерывного определения сухости пара при изменении давления пара в трубопроводе, осуществляют измерение перепада давлений непосредственно на дросселях, при этом величину сухости пара И опредсляют по формуле
