Устройство для измерения скорости и угла поворота

Устройство для измерения скорости и угла поворота

Иллюстрации

Показать все

Реферат



Изобретение относится к приборостроению и может быть использовано при измерении скорости и угла поворота. Цель изобретения - повышение точности. При вращении диэлектрического стержня 1, имеющего винтовую нарезку заполненную ферромагнитным материалом 2, и связанного с контролируемым объектом, относительно источников магнитного поля 3,4 происходит периодическое изменение величины магнитного потока, протекающего через магниточувствительный преобразовательный элемент 7, закрепленный на среднем зубце Ш-образного полюсного наконечника 6, установленного на одном из источников магнитного поля, например, 4. Амплитуда выходного сигнала преобразовательного элемента 7 пропорциональная величине угла поворота, а количество всплесков - скорости вращения. 2 ил.

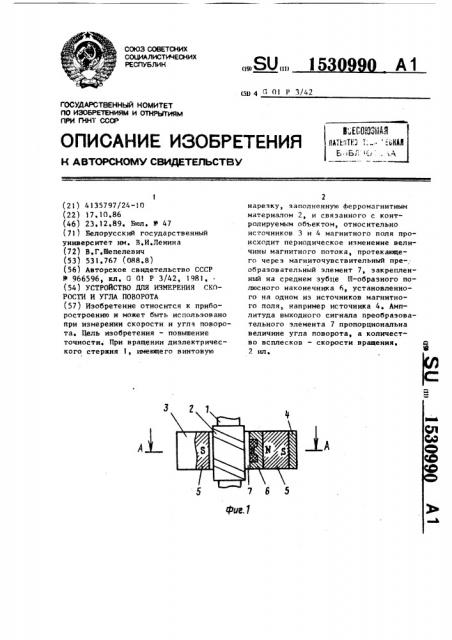

СОЮЗ СОВЕТСНИХ

COLlHAËÈCTÈ×ÅÑÍÈХ

РЕСГ1УБЛИН (19) (11) А1 (511 4 0 01 P 3/42

В .ЕСОЮЗпц

ПАТЬ 1ТЕ3 Т, Б Бг . Ь

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ пРи Гннт сссР (21) 4135? 97/24-10 (22) 17.10.86 (46) 23.12.89. Бюл. Ф 47 (71) Белорусский государственный университет им. В,И.Ленина (72) В,Г.Шепелевич (53) 53 1.767 (088 8) (56) Авторское свидетельство СССР

Р 966596, кл. G 01 P 3/42, 1981, (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ СКОРОСТИ И УГЛА ПОВОРОТА (57) Изобретение относится к приборостроению и может быть использовано при измерении скорости и угла поворота, Цель изобретения — повышение точности. При вращении диэлектрического стержня 1, имеющего винтовую

2 нарезку, заполненную ферромагнитным материалом 2, и связанного с контролируемым обьектом, относительно источников 3 и 4 магнитного поля происходит периодическое изменение величины магнитного потока, протекающего через магниточувствительный пре-,. образовательный элемент 7, закрепленный на среднем зубце Ш-образного полюсного наконечника 6, установленного на одном из источников магнитного поля, например источника 4 ° Амплитуда выходного сигнала преобразовательного элемента 7 пропорциональна величине угла поворота, а количество всплесков — скорости вращения.

2 ил, 1530990

11зобретенне относится к приборостроениюю и может быть использовано при измерении скорости и угла поворота различного рода машин и механизмов.

Цель изобретения — повьппение точности измерений, На фиг.1 представлено устройство, общий вид; на фиг.2 — разрез А-А на фиг.1.

Устройство содержит диэлектрический стержень 1, на поверхности которого нанесена винтовая канавка,заполненная ферромагнитным материалом 2, источники 3 и 4 магнитного поля, закрепленные одним концом на внутренней поверхности кольцевого магнитопровода 5, На свободном конце одного из источников магнитного поля, например источника 4, установлен Ш-образный полюсный наконечник б, на среднем зубце которого расположен магниточувствительный преобразовательный элемент 7, Шаг зубцов 111образного полюсного наконечника 6 равен половине шага нарезки винтовой канавки 2. В качестве магниточувствительного преобразовательного элемента 7 может быть применен датчик

Холла, подключенный к блоку регистрации (не показан), Устройство работает следующим образом, Вращение стержня 1 относительно источников 3 и 4 магнитного поля,вызовет периодическое изменение величины магнитного потока, протекающего через магниточувствительный преобразовательный элемент 7 за счет поочередного прохождения торца выступа 2 мимо зубцов П1-образного полюсного наконечника б, Лри прохождении торца выступа 2 напротив среднего зубца наконечника б магнитный поток через элемент 7 будет иметь максимальную величину, а при нахождении напротив крайних зубцов — минимальную, Амплитуда выходного сигнала преобразователя 7 пропорциональна углу поворота диэлектрического стержня, закрепленного на контролируемом объекте (не показан), а частота всплесков — угловой скорости вращения, Формула изобретения

2р Устройство для измерения скорости и угла поворота, содержащее диэлектрический стержень, на поверхности которого нанесена винтовая канавка, источники магнитного поля и преобразовательный элемент, подключенный к регистрирующему блоку, о т л и ч а ю щ е е с я тем, что, с целью повьппения точности, источники магнитного поля закреплены одним концом

30 на внутренней поверхности магнитопровода в виде кольца, на свободном конце одного из источников магнитного поля установлен й-образный полюсный наконечник, на среднем зубце которого расположен магниточувствительный преобразовательный элемент, причем шаг зубцов Ш-образного полюсного наконечника равен половине шага винтовой канавки, заполненной ферромагнит4Р Р! 530000

A-А юг. 2

Составитель Е,Никитин

Техред И.Дидык Корректор С.Шекмар, Редактор А.Козориз

Заказ 7947/45 Тираж 789 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 102
