Устройство для измерения шумового отношения смесительных диодов

Устройство для измерения шумового отношения смесительных диодов

Иллюстрации

Показать все

Реферат



Изобретение может быть использовано для контроля качества смесительных диодов. Цель изобретения - повышение быстродействия путем автоматизации процессов измерения, что позволяет повысить производительность труда и исключить выпуск бракованной продукции. В устройстве с помощью блока 1 задания режима по постоянному току и генератора 2 переменного тока задаются режимы контролируемого диода соответственно по постоянному и переменному току. Измеренные образцы помещаются в диодную камеру 3. Выход каляры 3 через малошумящий широкополосный усилитель 4 подключен к входу узкополосного усилителя 5 с линейной амплитудной характеристикой, на выходе которого выделяется сигнал с частотой F<SB POS="POST">г</SB> генератора 2, и к входу узкополосного усилителя 7 с квадратичной амплитудной характеристикой, на выходе которого выделяется сигнал на частоте F<SB POS="POST">N2</SB> - промежуточной частоте тех устройств, где диод используется как смеситель. Сигнал с выходов усилителей 5, 7 соответственно через амплитудный детектор 6 и интегратор 8 подается на делитель 9, на выходе которого образуется сигнал, пропорциональный величине шумового отношения измеряемого диода, и индицируется индикатором 10. 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„.SU,„, 531032

А1 (51)4 С 01 R 29/26

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4402586/24-21 (22) 04.04.88 (46) 23.12.89. Бюл. F 47 (72) И.И.Никитин, Е.Ю.Маров и Г.И.Глуховский (53) 621.317.75 (088.8) (56) Авторское свидетельство СССР

1180813, кл. G 01 R 29/26, 1984.

ГОСТ 19656.5-74, фиг.1, 1974. (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ШУИПВОГО ОТНОШЕНИЯ СМЕСИТЕЛЬНЬ!Х ДИОДОВ (57) Изобретение может быть использовано для контроля качества смесительных диодов. Цель изобретения повышение быстродействия путем автоматизации процесса измерения, что позволяет повысить производительность труда и исключить выпуск бракованной продукции. В устройстве с помощью блока 1 задания режима по постоянному току и генератора 2 переменного тока задаются режимы контролируемого

2 диода соответственно по постоянному и переменному току. Измеренные образцы помещаются в диодную камеру 3.

Выход камеры 3 через малошумящий широкополосный усилитель 4 подключен к входу узкополосного усилителя 5 с линейной амплитудной характеристикой, на выходе которого выделяется сигнал с частотой f генератора 2, и к входу узкополосного усилителя

7 с квадратичной амплитудной характеристикой, «а выходе которого выделяется сигнал на частоте f промежуточной частоте тех устройств, где диод испольэуется как смеситель. Сигнал с выходов усилителей 5, 7 соответственно через амплитудный детектор 6 и интегратор 8 попается на делитель 9, на выходе которого образуется сигнал, пропорциональный величине шумового отношения измеряемого диода, и индицируется индикатором 10. 1 ил.

1531032

Изобретение относится к радиоиэмерительной технике и может быть использовано для контроля качества смесительных диодов.

Цель изобретения — повышение быстродействия путем автоматизации процесса изМерения, что позволяет IloBbl сить производительность труда и исключить пропуск бракованной продукции.

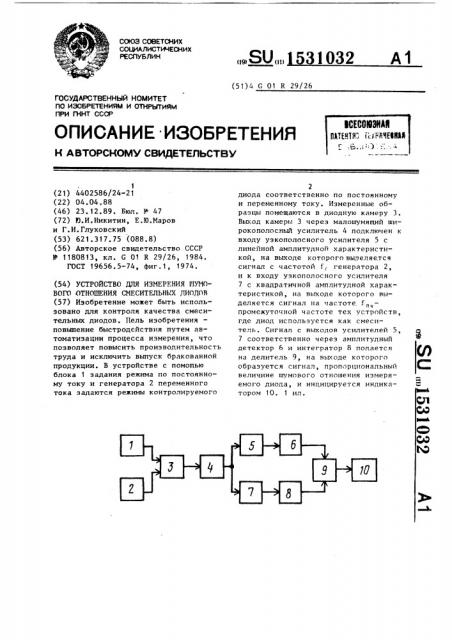

На чертеже представлена блоксхема устройства.

Устройство содержит блок 1 задания режима по постоянному току и генератор 2 переменного тока, выходы которых подключены к входам диодной камеры 3, выход которой (т.е., контакты измеряемого диода) через последовательно соединенные малошумящий 20 широкополосной усилитель 4 и узкополосный усилитель 5 с линейной характеристикой подключен к входу амплитудного детектора 6. Выход усилителя. 4 также через последовательно 25 соединенные узкополосный усилитель

7 с квадратичной характеристикой и интегратор 8 подключен к входу генератора 9, к второму входу которого подключен выход амплитудного детектора 6, а к выходу — индикатор 10, Устройство работает следующим образом.

Измеряемый диод открыт за счет постоянного смещения от блока 1 задания режима, и через него протекает постоянный ток Ip, характеризующий, режим работы диода. Кфоме того, за счет сигнала от генератора 2 через диод протекает ток I, с частотой

Е . Для того, чтобы режим диода определялся только током I,, должно выполняться соотношение Е )) Е . На выходе диодной камеры 3 (т.е., на

-входе малошумящего широкополосного 45 усилителя 4) имеется переменное напряжение, являющееся суммой падения напряжения на диоде сигнала с частотой f,(U,=R »„I,) и шумового напряжения, генерируемого диодом и равного в соответствии с известной фор50 мулой Найквиста

Бщ = 4 !ТЕ Df, где К вЂ” постоянная Больцмана;

Т вЂ” абсолютная температура диода;

bf — полоса частот, в которой измеряется Н

После усиления малошумящим усилителем 4 происходит разделение сигналов на два канала: синусоидальный сигнал с частотой f усиливается узкополосным усилителем 5 с линейной амплитудной характеристикой и после детектирования детектором 6 поступает на один из входов делителя 9, усилитель 7 настроен на частоту f — про ч межуточную частоту тех устройств, где диод используется как смесительный, полоса пропускания усилителя 7 равняется Л f „ч О, 1 f „„и усилитель имеет квадратичную амплитудную характеристику. Усилителем 7 усиливается и возводится в квадрат шумовое напряжение диода, прошедшее через усилитель 4, и после интегрирования интегратором 8 поступает на другой вход делителя 9. Величины частот f,,f, и полоса пропускания нч усилителя 5 выбираются такими, чтобы напряжение сигнала с частотой f

Г на выходе усилителя 7 было по крайней мере в 10 раз меньше напряжения шумового сигнала в полосе h f

- арчь шумовое напряжение на выходе усилителя 5 в полосе частот было в 1О раз меньше напряжения синусоидального сигнала с частотой f, для чего необходимо выполнение неравенства

1fr-f„„I 3(аf„+ bf „,„).

Таким образом, в усилителях 5 и

7 происходит разделение синусоидального и шумового сигналов, поступающих с контактов измеряемого диода.

Сигнал на выходе усилителя 5 пропорционален выходному сопротивлению измеряемого диода R ski так как этот сигнал пропорционален величине Н

=I. R „„, следовательно, постоянное напряжение на выходе детектора 6 и первом входе делителя 9 также пропорционально Р „„. Сигнал на выходе усилителя 7 пропорционален величине шумового сопротивления измеряемого диода (так как этот сигнал пропор1 ционален величине U =4 КТ Qf „„R следовательно, постоянное напряжение на выходе интегратора 8 и втором входе делителя 9 также пропорционально R j.

Следовательно, напряжение на выходе делителя 9, измеряемое индикатором 10, пропорционально величине шумового отношения измеряемого диоR а "м м R zzÄÄ, Составитель Н.Михалев

Техред М.Коданич Корректор Т.Палий

Редактор Н.Тупица

Заказ 7950/47 Тнраа 714

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.укгород, ул. Гагаринл,10I

5 153

Для калибровки устройства вместо диода в камеру 3 помещают резистор к К ы, и, изменяя коэффициенты усиления усилителей 5 и 7, выставляют по индикатору величину шумового отношения (в данном случае R>„„R ).

Формула изобретения

Устройство для измерения шумового отношения смесительных диодов, содершащее блок задания реаима измеряемого диода и генератор переменного тока, выходы которых подключены к входам диодной камеры, выход которой через широкополосный малошумящий усилитель подключен к входам узкополос1032 6 ного усилителя с линейной амплитудной характеристикой и уэкополоСного усилителя с квадратичной амплитудной характеристикой, а такие индикатор, э т л и ч а ю щ е е с я тем, что, с целью увеличения быстродействия, в него введены амплитудный детектор, интегратор и делитель, причем выход усилителя с квадратичной амплитудной характеристикой через интегратор подключен к первому входу делителя, выход усилителя с линейной амплитудной характеристикой через детектор подключен к второму вкоду делителя, выход которого подключен к. индикатору °
