Устройство для преобразования лазерного пучка

Устройство для преобразования лазерного пучка

Иллюстрации

Показать все

Реферат



Изобретение относится к оптическому приборостроению, в частности к средствам формирования пучка излучения в лазерных системах. Цель изобретения - упрощение конструкции, устранение экранирования центральной части пучка и обеспечение возможности преобразования формы пучка за счет параллельного расположения зеркал, одно из которых выполнено с зональным напылением. Устройство содержит две плоскопараллельные пластины 1,5, установленные параллельно друг другу с воздушным зазором 3. На рабочую грань 1-й пластины нанесено зеркальное отражающее покрытие 2, 2-я пластина выполнена с зональным напылением или в виде стопы пластин 5,6,7 на рабочие грани которых нанесены отражающие покрытия, коэффициент пропускания которых рассчитывается по формуле:Τ<SB POS="POST">I</SB>=1/N-I+1<SP POS="POST">.</SP>100%, где I - номер пластины, N - число выходящих пучков. Раздвижкой пластин в 2-х взаимноперпендикулярных направлениях добиваются на выходе из устройства N пучков равной интенсивности. 1 з.п. ф-лы, 1 ил.

СОК)3 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1

„„SU, 1531055 (51)4 С 02 В 17/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

:х у

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

H ABTOPCKOMV СВИДЕТЕЛЬСТВУ

1 (21) 4046504/24-10 (22) 21 . 01. 86 (46) 23.12.89 ° Бюл. !! 47 (71) Институ электроники АН БССР (72) Л.Е.Лозовенко (53) 535.318(088.8) (56) Пратт В. Лазерные системы связи,- M,: Связь, 1972, с. 57, рис. рис. 3,11, (54) УСТРОГ!СТВО ЛГ!Я ПРЕОБРАЗОВАНИЯ

ЬРЕРНОГО ПУЧКЛ (57) Изобретение относится к оптическому приборостроению, в частности к средствам формирования пучка излучения в лазерных системах. Рель изобретения - упрощение конструкции, устранение экранирования центральной части пучка и обеспечение возможности преобразования формы пучка эа счет

2 параллельного расположения зеркал, одно из которых выполнено с зональным напылением, Устройство содержит две плоскопараллельные пластины 1, 4, установленные параллельно друг другу с воздушным зазором 3. На рабочую грань 1-й пластины нанесено зеркальное отражающее покрытие 2, 2-я пластина выполнена с зональным напылением или в виде стопы пластин 5, 6, 7, на рабочие грани которых нанесены отражающие покрытия, коэффициент пропускания которых рассчитывается llo формуле: Г. = 1/и — i + 1 ° 100";, где номер пластины, n — число выходящих пучков. Раздвижкой пластин в

2-х взаимно перпендикулярных направлениях добиваются на выходе иэ устройства пучков равной интенсивности.

1 з.п. ф-лы, 1 ил.

1531055

Формула изобретения и

1 с — 00.;, n — i+1

25 по формуле L. = ------"-- 1004, где и

1 о

n — i+ 1 номер участка, с возможностью перемещения в двух взаимно перпендикулярных направлениях, одно из которых перпендикулярно плоскости пластин.

?. Устройство по п.1, о т л и ч аю щ е е с я тем, что, с целью упрощения, одна из пластин выполнена в виде набора пластин.

Соста ви тель Б. Рабедовс кий

Техред Г1.Хода11ич Корректор Т.Малец

Редактор Н.Тупица

Заказ 7953/48 Тираж 513 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, 8-35, Раушская аб., д. 4/5

Производственно-издательский комбинат Патент, г. Ужгород, ул. Гагарина, 101

Изобретение относится к оптическому приборостроению, а именно к средствам для формирования пучка излучения в лазерных системах.

I.!åïü иэ<-бретения — упрощение конструкции, устранение экранирования центральной части пучка и обеспечение воэможности преобразования формы пучка ° 10

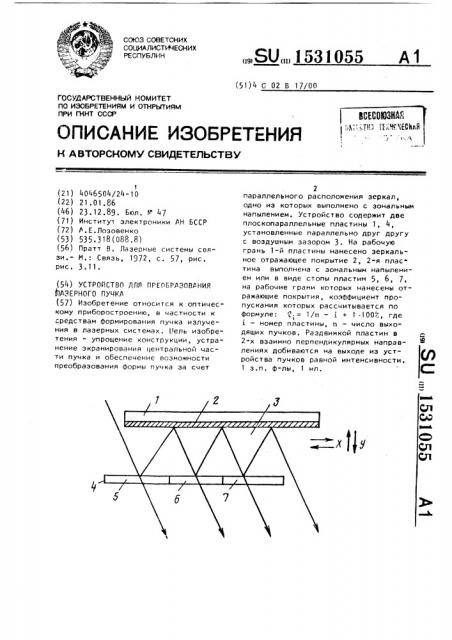

На чертеже приведена схема устройства.

Устройство содержит плоскопараллельную пластину 1, на которую нанесено отражающее диэлектрическое покрытие 2, световодный слой 3 (воздух), вторую плоскопараллельную пластину 4, выполненную в виде и зон с различным пропусканием или стопы из 11 пластин

5-7 с диэлектрическим покрытием коэф- 0 фициент пропускания которых рассчитывается для каждой пластины по формуле. где п — число выходящих пучков; — номер пластины °

Устройство работает следующим образом °

Падающий на вход устройства лаэ"p- 30 ный пучок многократно проходит световодный слой 3 между пластиной 1 и набором пластин 5-7, реализующими градиент коэффициентов пропускания и отражения. При этом пучок полностью

35 отражается от зеркального покрытия и делится на покрытиях пластинок

5-7. На покрытии пластины 5 отражается 75 интенсивности падающего пучка, а выходит пучок с интенсивностью 25<, от интенсивности первоначального пучка..Далее отраженный пучок (753 от первоначального пучка) направляется на пластину 6, где отражается 501 первоначальной интенсивности пучка и после отражения от зеркального покрытия направляется на покрытие пластинки 7, на котором дошедший пучок делится пополам, т,е. отражается 254 первоначальной интенсивности падающего пучка.

Выходящие пучки имеют равную интенсивность каждый, 25> от первоначальной интенсивности падающего пучка.

1 ° Устройство для преобразования лазерного пучка, содержащее два зеркала, о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции, устранения экранирования центральной части пучка и обеспечения возможности преобразования пучка, зеркала выполнены плоскими и установлены параллельно друг другу, причем одно из них выполнено в виде плоскопараллельной пластины из и участков, коэффициент пропускания которых рассчитывается
